产品型号:GT080S0M-N12

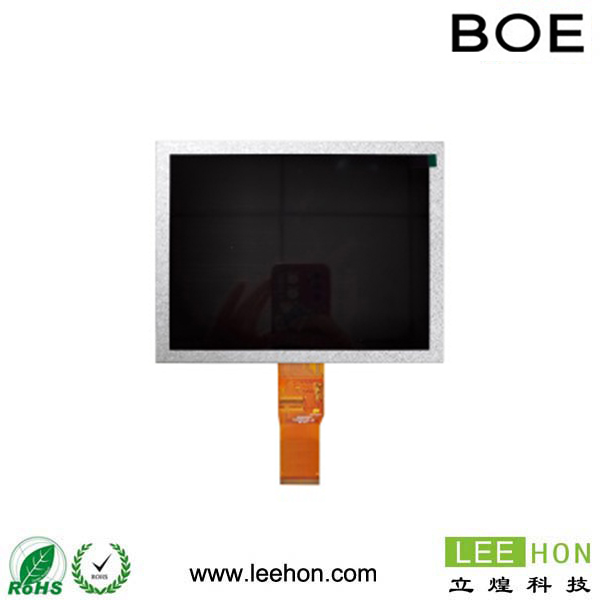

产品名称:京东方(BOE)8寸液晶屏 GT080S0M-N12 低温工业液晶屏

GT080S0M-N12-1QP1是由京东方推出的一款8寸的液晶屏,分辨率为800*600,亮度为250cd/m²(Typ.),视角为75/75/75/75(Typ.)(CR≥10),对比度为500:1(Typ.)(透射),背光WLED,工作温度-20~70℃,此型号推荐使用于工业.

品牌:京东方 尺寸:8.0寸

分辨率:800*600 亮度:250 cd/m² (Typ.)

视角:75/75/75/75 (Typ.)(CR≥10) 对比度:500 : 1 (Typ.) (透射)

背光:WLED 工作温度:-20~70℃

立即联系

一:京东方8寸工业液晶屏GT080S0M-N12-1QP1基本信息

品  牌 京东方 (BOE)
液晶屏型号 GT080S0M-N12-1QP1
别名 -
工作温度 -20 ~ 70℃
存储温度 -30 ~ 80℃
应用设备 工业
耐振动性 -
当前生产状态 量产中

二:京东方8寸工业液晶屏GT080S0M-N12-1QP1结构特征
液晶屏尺寸 8寸
点分辨率 800(RGB)×600, SVGA
像素排列 RGB垂直条状
宽高比 4:3
点间距 0.0675×0.2025 mm
像素间距 0.2025×0.2025 mm  [125PPI]
表面处理 雾面
显示区域 162(W)×121.5(H) mm
外观尺寸 183(W)×141(H) mm
可视区域 164.85(W)×124.24(H) mm
外观厚度 3.4±0.25 mm
重量 -
触摸屏 -

三、京东方8寸工业液晶屏GT080S0M-N12-1QP1光学特征
显示模式 TN,常白显示,透射式
液晶屏亮度 250 (Typ.)
对比度 500:1 (Typ.) (透射)
显示颜色 262K/16.2M (6-bit / 6-bit + Dithering)
响应时间 20 (Typ.)(Tr+Td) ms
可视角度 75/75/75/75 (Typ.)(CR≥10)
白色色度 Wx:0.314; Wy:0.333
亮度变动 -
色温 6402K

四、京东方8寸工业液晶屏GT080S0M-N12-1QP1发光系统
灯管位置 侧入式光源
光源类型 WLED
光源寿命 -
接口类型 -
接口脚数 3S6P
输入电压 9.3/10.3V (Typ./Max.)
输入电流 140mA
功耗 1.3W (Typ.)

五、京东方8寸工业液晶屏GT080S0M-N12-1QP1信号接口
信号接口 Parallel RGB (1 ch, 6/8-bit)
电压输入 3.3/10/21/-7.78V (Typ.)(VDD/AVDD/VGH/VGL)
电流输入 120/30.5/0.5/4.21mA (Typ.)(IDD/AIDD/IGH/IGL)
功耗 -
接口类型 FPC
接口脚距 0.5 mm
接口数量 1 pcs
接口脚数 50 pins

六、京东方8寸工业液晶屏GT080S0M-N12-1QP1包装尺寸
数量 80 pcs / 箱
重量 -
包装尺寸 -

 ● 补充说明:以上京东方8寸工业液晶屏GT080S0M-N12-1QP1资料仅供参考,如有某项不准确,可以联系我们客服提供屏GT080S0M-N12-1QP1产品的规格资料,产品均以pdf规格为准。
