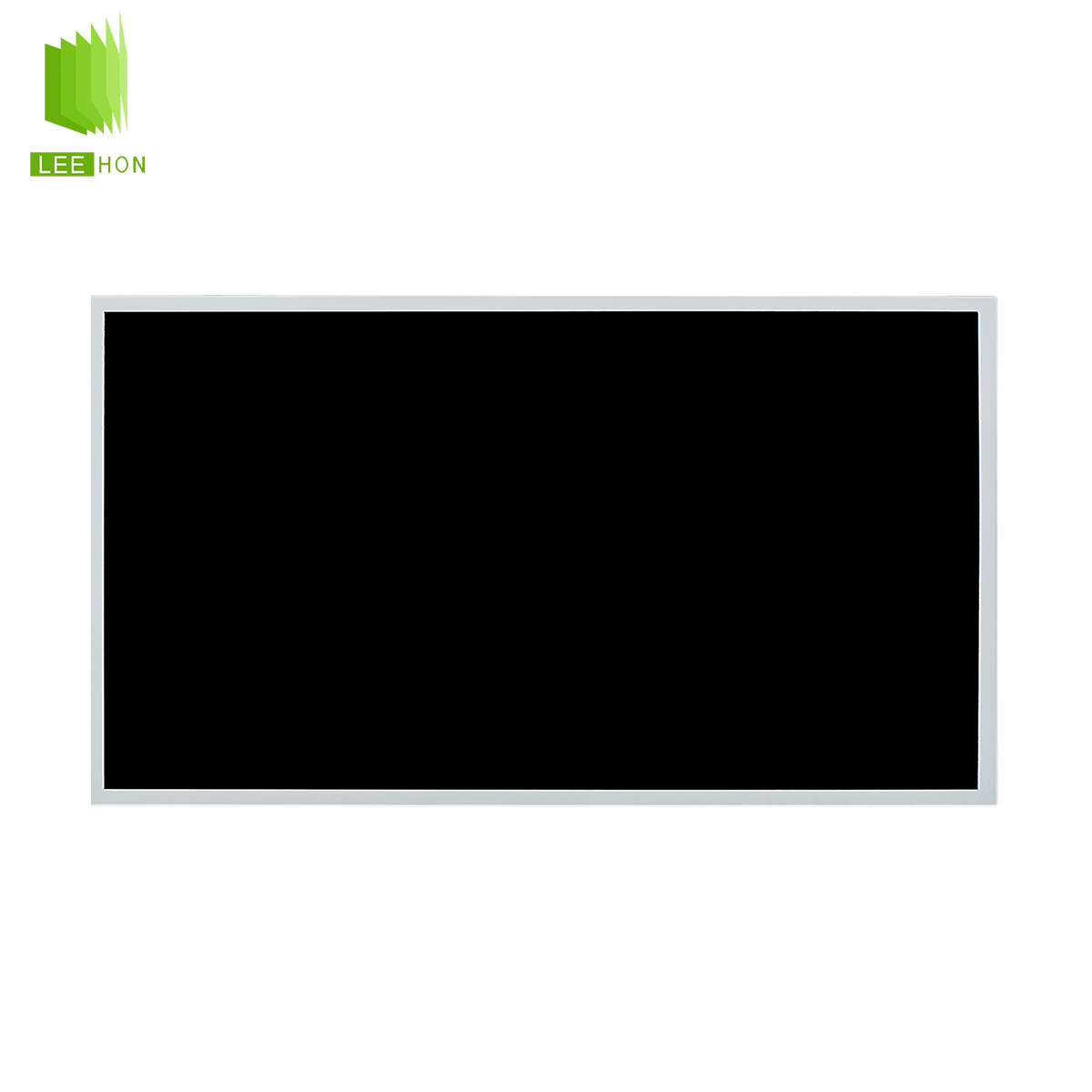

京东方21.5寸工业液晶屏DV215FHM-NN0详细参数资料-BOE原装屏

DV215FHM-NN0

品牌:京东方

尺寸:21.5寸

  • 产品规格
  • 产品图片
一:京东方21.5寸工业液晶屏DV215FHM-NN0基本信息
面板品牌 京东方(BOE)
面板型号 DV215FHM-NN0
面板类型 a-Si TFT-LCD,液晶模组
工作温度 0~50°C
存储温度 -20~60°C
产品应用 工业显示,数字标牌
耐振动性 -
当前生产状态 量产中

二:京东方21.5寸工业液晶屏DV215FHM-NN0结构特征
液晶屏尺寸 21.5英寸
点分辨率 1920(RGB)×1080,FHD
像素排列 RGB垂直条状
宽高比 16:9(宽:高)
点间距 0.08265×0.24795 mm
像素间距 0.24795×0.24795 mm [102PPI]
外观尺寸 495.6(W)×292.2(H) mm
显示尺寸 476.064(W)×267.786(H) mm
可视尺寸 479.8(W)×271.2(H) mm
外观厚度 8.2/11.2 (Typ./Max.) mm
风景肖像 风景模式
表面处理 雾面, Hard coating(3H)
重量 1.97Kgs(Typ.)
触摸面板 可配套电容、电阻触摸屏

三:京东方21.5寸工业液晶屏DV215FHM-NN0光学特征
显示模式 ADS、常黑显示、透射式
液晶屏亮度 500 cd/m² (Typ.)
对比度 1000:1(Typ.)(透射)
显示颜色 16.7M(6-bit + Hi-FRC)
响应时间 14(Typ.)(G to G)ms
可视角度 89/89/89/89 (Typ.)(CR≥10)
亮度均匀性 1.33 (Max.)(9 points)
白色色度 Wx:0.313; Wy:0.329    色温6485K

四、京东方21.5寸工业液晶屏DV215FHM-NN0发光系统
灯管位置 侧入式光源(底部)
光源类型 WLED
光源寿命 30K (Min.) 小时
接口类型 端子
背光驱动
接口电压 72/76.8 V(Typ./Max.)
接口电流 85 mA(Typ.)
接口脚数 6 pins

五、京东方21.5寸工业液晶屏DV215FHM-NN0信号接口
信号大类 LVDS
信号小类 LVDS(2 ch,8-bit)
面板电压 5.0V (Typ.)
面板电流 0.5/1.2 A(Typ./Max.)
接口类型 端子
接口脚数 30 pins

● 补充说明:以上资料仅供参考,如有某项不准确,可以联系我们客服提供产品的规格资料,产品均以pdf规格为准。
