    LCD液晶显示屏就是Liquid Crystal Display,LCD液晶屏的构造是在两片平行的玻璃当中填充液态晶体,然后在两片玻璃中间布置很多垂直和水平分布的细小电线,透过通电电压电流变化来控制液晶分子改变方向,将光线折射出来产生画面。

    LCD液晶显示屏由两块玻璃板构成,厚约1mm,其间由包含有液晶材料的5μm均匀间隔隔开。由于液晶材料本身并不发光,需要在显示屏两边放置灯管作为光源点,同时在液晶显示屏背面有一块背光板和反光膜,由荧光物质组成的背光板可以发射光线,它主要用于提供均匀的背景光源。

    lcd液晶显示屏工作原理
    lcd液晶显示屏工作原理

    背光板发出的光线在穿过第一层偏振过滤层之后进入包含成千上万液晶液滴的液晶层。液晶层中的液滴都被包含在细小的单元格结构中,分别由一个或数个单元格构成屏幕上的一个像素。在玻璃板与液晶材料之间是透明的电极,电极是垂直网状分布,在行与列的节点上,通过改变电压而改变液晶的旋光状态,液晶材料就相当于是控制每一个节点的开关阀门。在液晶材料周边是控制电路部分和驱动电路部分。当LCD液晶屏中通电,电极产生电场,液晶分子就会产生扭曲变形,然后使穿过其中的光线进行有序的折射,再通过第二层过滤层的过滤,在屏幕上就显示色彩比较真实的画面。

    什么是LCD液晶模块

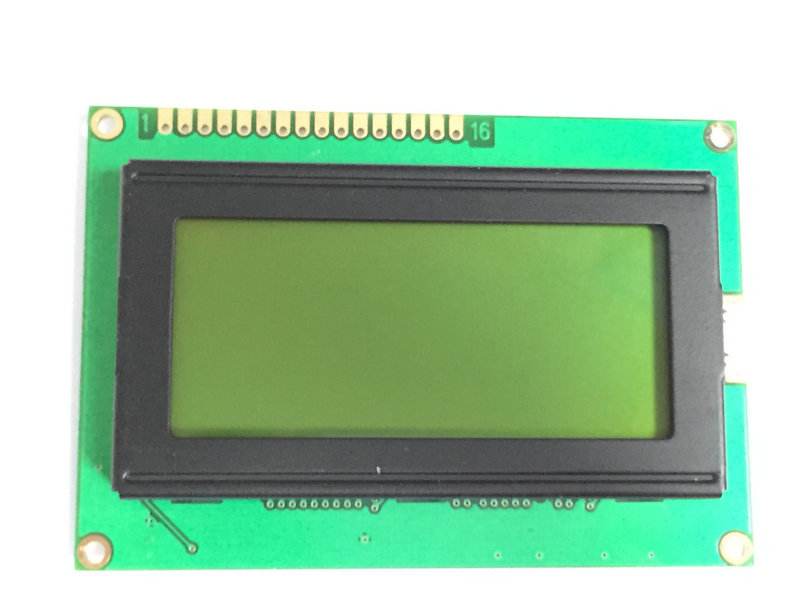

    lcd液晶模块是LCM(LCDModule)即LCD显示模组,是指将玻璃和LCD驱动器集成到一起的LCD显示产品,它提供用户一个标准的LCD显示驱动接口(有4位、8位、VGA等不同类型),用户按照接口要求进行操作来控制LCD正确显示。

    LCM相比较玻璃是一种更高集成度的LCD产品,对小尺寸LCD显示,LCM可以比较方便的与各种微控制器(比如单片机)连接;但是,对于大尺寸屏幕或彩色的LCD显示,一般会占用控制系统很大一部分资源甚至导致无法正常控制,比如320*240、256色的彩色LCM,以20场/秒(即1秒钟全屏刷新显示20次)显示,一秒钟仅传输的数据量就高达:320*240*8*20=11.71875Mb或1.465MB,如果让标准MCS51系列单片机处理,假设重复使用MOVX指令连续传输这些数据,考虑地址计算时间,至少需要接421.875MHz的时钟才能完成数据的传输,可见处理数据量的巨大。
