  • LCD液晶屏工作原理

    2018-09-04 10:01:15
    今天立煌科技要给大家分享LCD液晶屏的工作原理,LCD液晶屏是最常见的一种电视屏幕,也有很多用户会很青睐LCD液晶屏,LCD液晶屏在市场上的口碑算是比较前茅的,那么它的工作原理有哪些呢,请看下文:

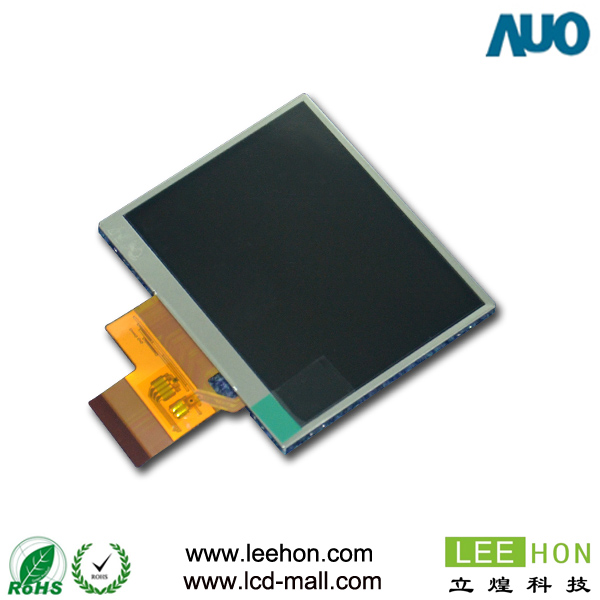

    LCD液晶屏
    LCD液晶屏工作原理
      简单点来说,屏幕能够实现显示的其基本原理就是在这两块平行板之间填充进液晶材料,然后通过电压来改变其液晶材料内部分子的排列状况,从而达到遮光和透光的目的来显示深浅不一、错落有致的图象,而且只要在这两块平板之间再加上一个三元色的滤光层,就可以实现显示出彩色的图象。
      LCD液晶屏(Liquid Crystal Display)的构造就是在两片平行的玻璃之中放置液态的晶体材料,两片玻璃的中间有着许多的垂直和水平的细小电线,通过通电与否来控制其杆状的水晶分子,从而改变方向,将其光线折射出来所产生出的画面。是要比CRT好很多,但是其价钱比较昂贵。
      液晶是一种有机复合物,是由长棒状的分子所构成的。在自然的状态之下,这些棒状分子的长轴大致是平行的。
      LCD的第一个特点:必须要将液晶灌入到两个列有细槽的平面之间才能够正常的工作。这两个平面上的槽是互相垂直的(90度相交),那么也就是说,如果一个平面上的分子是南北向排列,则另一平面上的分子是东西向排列,而位于两个平面之间的分子会被强迫性的进入到一种90度扭转的状态。由于光线是顺着分子的排列方向而传播的,所以光线在经过液晶时也会被扭转90度。但是当液晶上面加了一个电压时,分子就会重新垂直的排列,使其光线能够直射出去,而不会发生任何的扭转。
      LCD的第二个特点:它比较依赖极化滤光片以及光线本身,自然光线是朝着四面八方随机散发的,极化滤光片实际上是一系列越来越细的平行线。这些线形成了一张网,阻断了不与这些线平行的所有光线,极化滤光片的线也正好是与第一个垂直的,所以能够完全的阻断那些已经极化的光线。
      只有当两个滤光片的线是完全平行的,或者光线本身已经扭转到了与第二个极化滤光片相匹配,光线才能够穿透。LCD正是由这样的两个相互垂直的极化滤光片所构成,所以在正常的情况下应该阻断那些所有试图穿透的光线。
      但是,由于两个滤光片之间又充满了扭曲液晶,所以当光线穿出第一个滤光片之后,会被液晶分子扭转90度,最后再从第二个滤光片之中穿出。
      另外一方面,如果为液晶加上一个电压,分子又会重新排列,并且完全平行,使得光线不会再扭转,所以正好是被第二个滤光片所挡住。
      总之,加电可以将光线阻断,不加电则可以使光线射出。当然,也可以改变LCD液晶屏之中的液晶排列,使光线在加电时射出,而不加电时将被阻断。
