天马12.3寸车载液晶屏TM123XDHP90详细参数资料-低温抗震车载液晶屏

TM123XDHP90

品牌:天马

尺寸:12.3寸

  • 产品规格

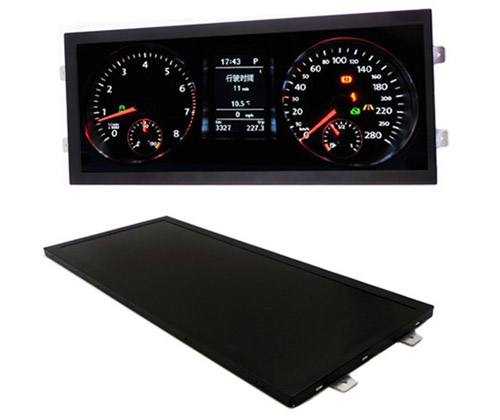

  • 产品图片
一:天马12.3寸车载液晶屏TM123XDHP90基本信息
面板品牌 天马(TIANMA)
面板型号 TM123XDHP90
面板类型 a-Si TFT-LCD,液晶模组
工作温度 -40~85°C
存储温度 -40~95°C
产品应用 工业、车载、户外高亮
耐振动性 3.0G(29.4 m/s²)
当前生产状态 量产中

二:天马12.3寸车载液晶屏TM123XDHP90结构特征
液晶屏尺寸 12.3英寸
点分辨率 1920(RGB)×720
像素排列 RGB垂直条状
宽高比 8:3(宽:高)
点间距 0.05075×0.15225 mm
像素间距 0.15225×0.15225 mm(166PPI)
外观尺寸 311(W)×130(H) mm
显示尺寸 292.32(W)×109.62(H) mm
可视尺寸 -
外观厚度 8.5/15.7 (Typ./Max.)mm
风景肖像 风景模式
表面处理 雾面(Haze 28%)
重量 490 g(Typ.)
触摸面板 可配套电容触摸屏

三:天马12.3寸车载液晶屏TM123XDHP90光学特征
显示模式 SFT,常黑显示,透射式
液晶屏亮度 1000 cd/m2 (Typ.)
对比度 1000:1(Typ.)(透射)
显示颜色 16.7M(8-bit)
响应时间 25(Typ.)(Tr+Td)ms
可视角度 89/89/89/89
亮度均匀性 1.25(Max.)(15 points)
白色色度 Wx:0.310; Wy:0.330     色温6638K

四、天马12.3寸车载液晶屏TM123XDHP90发光系统
灯管位置 侧入式光源
光源类型 WLED
光源寿命 10K(Min.)(小时)
接口类型 FPC
接口电压 27/30/34V (Min./Typ./Max.)
接口电流 90mA (Typ.)
接口脚数 10 pins

五、天马12.3寸车载液晶屏TM123XDHP90信号接口
信号大类 LVDS
信号小类 LVDS(2 ch, 8-bit)
面板电压 3.3 V(Typ.)
面板电流 460/600 mA (Typ./Max.)
接口类型 FPC
接口脚数 50 pins

● 补充说明:以上资料仅供参考,如有某项不准确,可以联系我们客服提供产品的规格资料,产品均以pdf规格为准。
