LH12864H单色液晶屏参数表 | |
产品型号 | 12864系列 |
市场价 | 在线咨询 |
分辨率 | 128*64 |
外型尺寸 | 113*65*12.5 |
视域尺寸 | 73.4*38.8 |
显示区域 | 64.974*32.462 |
显示类型 | STN,YELLOW-GREEN |
背光 | YELLOW-GREEN |
LCD显示角度 | 6点钟直观 |
控制器 | SBN0064或EQUIVALENT |
驱动方式 | 1/64 duty,1/9 bias |
接口方式 | 并口 |
连接方式 | 导电胶条,铁框 |
工作温度 | -20℃~ 70℃ |
存储温度 | -30℃~ 80℃ |
电压 | 5V/3.3V |
工艺 | COB |
● 补充说明:模块外观尺寸可根据用户的要求进行适度调整。

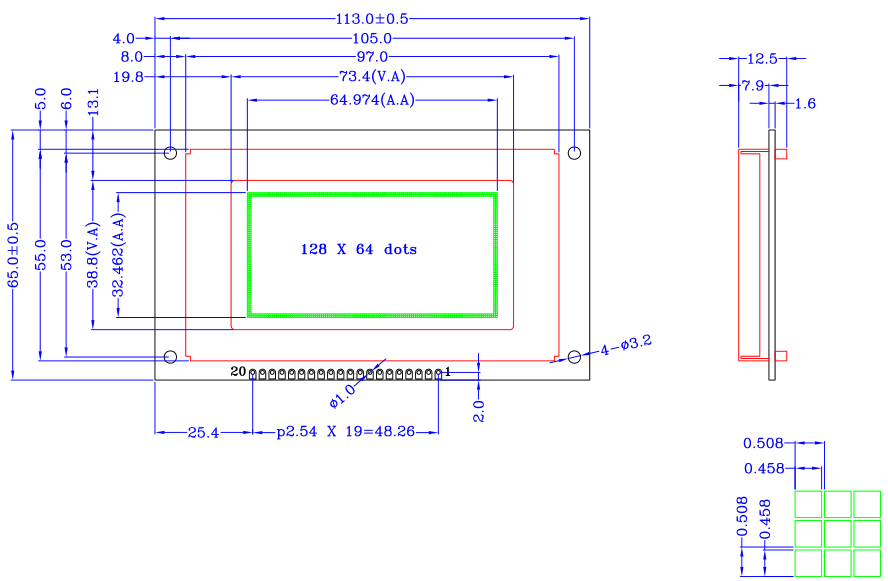

三:开模图纸
四;12864H液晶使用过程中注意事项
12864H液晶显示模块出货前,我们已经做了精确的装配和调试,因此客户在使用操作时请注意以下
几点:
(1) 模块上装有 LCD 屏,必须避免剧烈震动、冲击、挤压和从高处掉落。
(2) 液晶显示模块避免扭动,拆卸金属钮角.
(3) 液晶显示模块避免在印有线路的工作平台上操作.
(4) 避免接触,调整,修改导电橡胶.
(5) 防止施加直流电.
(6) 液晶显示屏中的液晶材料是有害物质,当不慎溅落到手,身体,衣服等处时,应尽快用肥皂
冲洗干净。
