产品型号：AA104XG12-DE1（停止供货，替代型号咨询客服）
产品名称：AA104XG12-DE1三菱10.4寸全视角宽温工业液晶AA104XG02-DE1 亮度400-AA104XG02-DE1

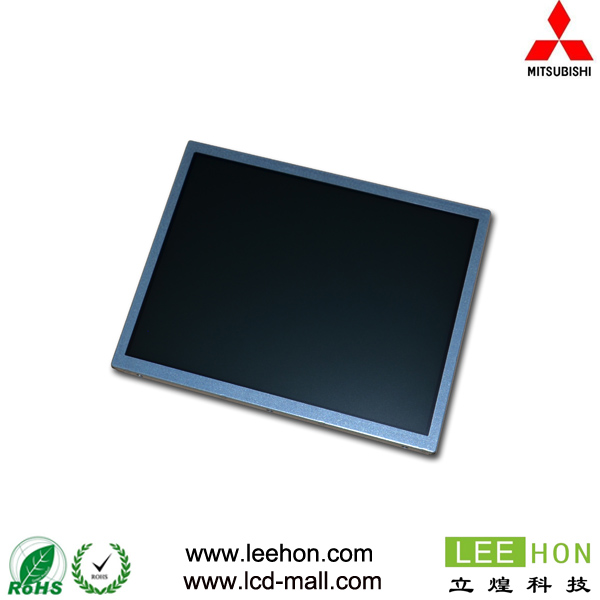

杭州立煌科技推出AA104XG12-DE1三菱10.4寸液晶屏,采用1024*768分辨率400cd/m2亮度1000:1对比度以及良好的视角,该款液晶屏品质优秀,立煌科技提供10.4寸液晶屏驱动板及驱动显示方案
品牌：三菱 尺寸：10.4寸
分辨率：1024*768 亮度：400cd/m2 (Typ.)
视角：85/85/85/85（Typ.）(CR≥10) (左/右/上/下) 对比度：1000:1 (Typ.) (透射)
背光：WLED 工作温度：-30 ~70°C
立即联系
一：三菱10.4寸工业液晶AA104XG02-DE1基本信息
| 品 牌 | MITSUBISHI |
| 面板型号 | AA104XG02-DE1 |
| 工作温度 | -30 ~70°C |
| 存储温度 | -30 ~80°C |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 |
| 生产状况 | 已停产（兼容替代产品可以咨询在线客服） |
二：三菱10.4寸工业液晶AA104XG02-DE1 结构特征
| 液晶屏尺寸 | 10.4英寸 | |||
| 点分辨率 | 1024(RGB)×768 , XGA | |||
| 像素布局 | RGB垂直条状 | |||
| 宽高比 | 4 : 3（宽:高） | |||
| 点间距 | 0.0685*0.2055mm（横*竖） | |||
| 像素间距 | 0.2055*0.2055mm（横*竖） | |||
| 显示尺寸 | 210.4×157.8 mm (H×V) | |||
| 可视尺寸 | 212.2×159.4 mm | |||
| 外观尺寸 | 2240.6×190.8 mm | |||
| 外观厚度 | 15.0±1 mm | |||
| 外观形状 | 平面矩形 | |||
| 安装孔位 | Side mounting holes (4-M3) on left, right bezel | |||
| 重量 |
|
|||
| 表面处理 | Clear，Hard coating (5H) | |||
| 表面防护 | 带强化防护玻璃 | |||
| 触摸屏 | 无 | |||
三、三菱10.4寸工业液晶AA104XG02-DE1光学特征
| 显示模式 | ips，常黑显示，透射式 |
| 液晶屏亮度 | 400cd/m2 (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) |
| 显示颜色 | 262K / 16.7M（6-bit / 6-bit +Hi-FRC ) |
| 反应时间 | 12/12 （Typ.）（Tr / Td）(ms) |
| 可视角度 | 85/85/85/85（Typ.）(CR≥10) (左/右/上/下) |
| 最佳视角 | 全视角 |
| 色域 | 50% NTSC (CIE1931) |
| 亮度变动 | 1.30 (Max.)(5 points) |
| 色度 | Wx:0.313; Wy:0.329 |
四、三菱10.4寸工业液晶AA104XG02-DE1电子特征
| 工作频率 | 60Hz |
| 翻转扫描 | 翻转（180°） |
| 功率总耗 | 5.8W (Typ.) |
五、三菱10.4寸工业液晶AA104XG02-DE1信号详情
| 信号电气电压供应 | 3.3V (Typ.) | |
| 信号电气电流供应 | 400/870mA (Typ./Max.) | |
| 信号类型 | LVDS (1 ch, 6/8-bit) | |
| 接口特征类型 | 端子 | |
| 接口详情脚距 | 1.25 mm | |
| 接口详情脚数 | 20 pins | |
| 接口详情数量 | 1 pcs | |
| 接口详情脚定义 | LVDS-20P1C8B-010H | |
六、三菱10.4寸工业液晶AA104XG02-DE1光源详情
| 光源类型 | WLED |
| 光源寿命 | 100K(Typ.) (Hours) |
| 光源位置 | 侧入式光源 |
| 灯管电气 电压供应 | 12.0±1.2V (Typ./Max.) |
| 灯管电气电流供应 | 350/430mA (Typ./Max.) |
| 接口特征类型 | 端子 |
| 接口详情脚距 | 1.25mm |
| 接口详情脚数 | 6 pins |
| 接口详情数量 | 1 pcs |
● 补充说明：以上资料仅供参考，如有某项不准确，可以联系我们客服提供产品的规格资料，产品均以pdf规格为准。
