电容触摸屏检验标准

一、目的
建立外观检验标准，以确保符合客户的质量要求。

二、范围
适用于大于等于7英寸电容式触摸屏产品。

三、定义：
3.1  电容式触摸屏检验标准。

四、职责权限：
4.1适用于品质部和生产部产品检验品质控制。

五、内容
5.1检查设备：
5.1.1灯箱
5.1.2 离子风扇
5.1.3检验工具：带刻度放大镜、菲林尺、数显卡尺、测试冶具。
5.1.4使用溶剂：酒精/石油醚

5.2抽样方式
5.2.1外观检验：抽样标准: MIL-STD-105E LEVEL Ⅱ    AQL  ：0.65
5.2.2 功能测试：抽样标准:MIL-STD-105E LEVEL Ⅱ    AQL  ：0.25

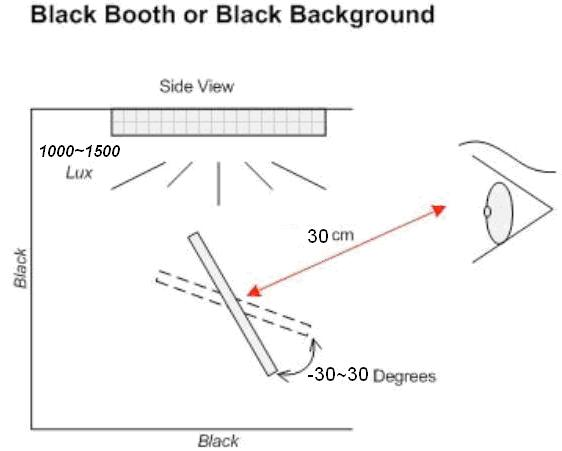

5.3检验环境
5.3.1 检验环境：20~25℃，检视距离：30cm±2cm。
5.3.2 检视角度
垂直旋转角度：+/- 30°，从上往下；水平旋转角度：+/- 30°，从左往右。
5.3.3 检视照度：500~700Lux。
5.3.4 背景颜色：黑色。
5.3.5 检查时间
正面：最多 8 秒。側面: 每邊 5 sec.


5.4 检验项目
5.4.1 外观检验
区域划分：A 区缺陷类型  B 区缺陷类型  C 区缺陷类型
5.4.2线状缺陷（刮伤、毛屑）、点状不良（白点、黑点、尘埃粒子、气泡、）针孔、破损、裂边/崩角
5.4.3 检验内容

外观检验项目	接受/拒绝标准

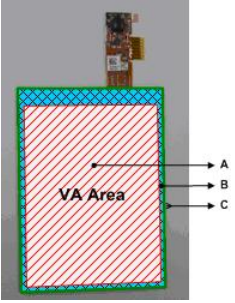

区域划分	1. A 区 ：正面可視區  (從正面檢視) 2. B 区 ：正面 BM(Black Mask)區  (從正面檢視) 3. C 区 ：四個側邊  (從側面檢視)
A区域缺陷类型	线状缺陷（刮伤、毛屑）、点状不良（白点、黑点、尘埃粒子、气泡）
B 区缺陷类型	针孔、漏光
C 区缺陷类型	破损、裂边/崩角



1.缺陷计算方 式、数量及间隔	1. 线状缺陷以长度/宽度计算；如下圖所示：     2.  點狀不良計算方式以 D = (A+B)/2 計算；如下圖所示：   3.可参照客户提供的限度样板检验。
A区 1.线状缺陷 （刮伤）	允收： W ≦ 0.05mm，忽略不計  0.05mm＜ W ≦0.15mm,L≦ 6.0 mm，允许3 个； W ＞ 0.15 mm。 拒收： 超过上述范围拒收。
A区 2.线状缺陷 （毛屑等异物）	允收： W ≦ 0.05 mm，忽略不計   0.05 mm ＜W ≦ 0.15mm,     L≦6.0 mm，允许 3个         W  ＞ 0.15 mm 拒收： 超过上述范围拒收。
A区 3. 点状不良（白点、黑点、尘埃粒子）	允收： D ≦ 0.20 mm，忽略不计；   0.20 mm ＜ D ≦ 0.3 mm，允许 5 个，最小間距 5 mm   0.3mm＜D≦0.50mm，允收2个 最小间距7mm    拒收： 超过上述范围拒收。

4.气泡	按A区点状不良计
5.崩裂	允收： 正面看不見之 chipping, 正面可視, X 0.3mm Y 0.3mm 或 X 0.6mm, Y 0.3mm 拒收：   不满足上述条件者拒收
6.脏污	允收：   装机后在开机状态下不明显。 拒收： 不满足上述条件者拒收。
8.针孔,透光	允收： 装机后在开机状态下不明显。 拒收： 不满足上述条件者拒收。



B区 9.线状缺陷 （刮伤）	允收： 正面目视不见，在黑色背景下。 W ≦ 0.10 mm，忽略不計  0.10 mm＜ W ≦0.25mm,   L≦10.0 mm，允许3 个；   拒收： 超过上述范围拒收。
B区 10.线状缺陷 （毛屑等异物）	允收：   正面目视不见，在黑色背景下。 W ≦ 0.10mm，忽略不計  0.10mm＜ W ≦0.25mm, L≦10.0mm, 允许3个；      拒收： 超过上述范围拒收。



七．功能性测试
7.1.无触摸拒收。

八．注意事项：

1. 作业时避免从FPC处拿起触摸屏，以免造成断裂。

2.作业及包装是不能将产品重叠。

3.请勿将电容式触摸屏本身或 FPC 的固件具有传导性，避免与金属物质直接接触.

4.请勿折弯或强力拉扯 FPC，避免造成折伤.
