这几年在PDA、物流扫描终端、巡检手持机、移动检测设备以及各种Android工业终端中，MIPI接口LCD出现得越来越频繁。尤其是4～7英寸的小尺寸高分辨率液晶屏，新项目在选型时经常会发现，过去比较熟悉的RGB、LVDS方案仍然存在，但MIPI DSI已经成为很多移动处理器和小尺寸显示模组的重要接口路线。

这并不是因为MIPI单纯比LVDS“更新”，也不是意味着工业LCD以后都会改成MIPI。真正推动这一变化的，是手持终端本身的产品形态发生了变化：设备越来越薄，PCB越来越紧凑，电池续航要求越来越高，屏幕分辨率却不断提高，同时主控平台又越来越接近手机和平板使用的ARM应用处理器。

MIPI DSI恰好比较适合这种系统架构。

所以理解手持终端为什么越来越多采用MIPI，不能只看LCD接口，而要从整台手持设备的主控、PCB、功耗和结构一起看。

手持终端最大的变化，是主控平台越来越“移动化”

传统工业HMI和工控设备经常使用MCU、x86主板或者比较早期的ARM平台，因此RGB、LVDS非常常见。但现在很多手持终端已经运行Android、Linux，需要处理条码扫描、无线通信、摄像头、地图、数据库甚至AI识别，主控也逐渐转向性能更强的ARM应用处理器。

而这类处理器很多本身就集成MIPI DSI。

例如NXP i.MX 8M应用处理器直接提供4-Lane MIPI DSI显示接口；更高性能的i.MX 8系列平台也提供多路MIPI DSI，同时保留LVDS、HDMI、eDP等显示接口。也就是说，对现代嵌入式处理器来说，MIPI已经不是需要额外增加转换芯片才能实现的特殊接口，而是SoC内部原生显示能力的一部分。

这对于手持终端非常重要。

如果处理器本身已经具备MIPI DSI Host，再选一块MIPI LCD，图像数据可以直接从SoC输出到显示模组，不需要额外增加RGB转MIPI或者LVDS转换芯片。PCB器件减少以后，不仅降低BOM复杂度，也可以节省非常宝贵的板内空间。

对于一台大型工控机来说，多增加一颗转换芯片可能并不是大问题；但对于一台宽度只有几十毫米、内部还要塞电池、扫描头、摄像头、Wi-Fi、4G/5G和NFC模块的手持终端来说，每一块PCB面积都很重要。

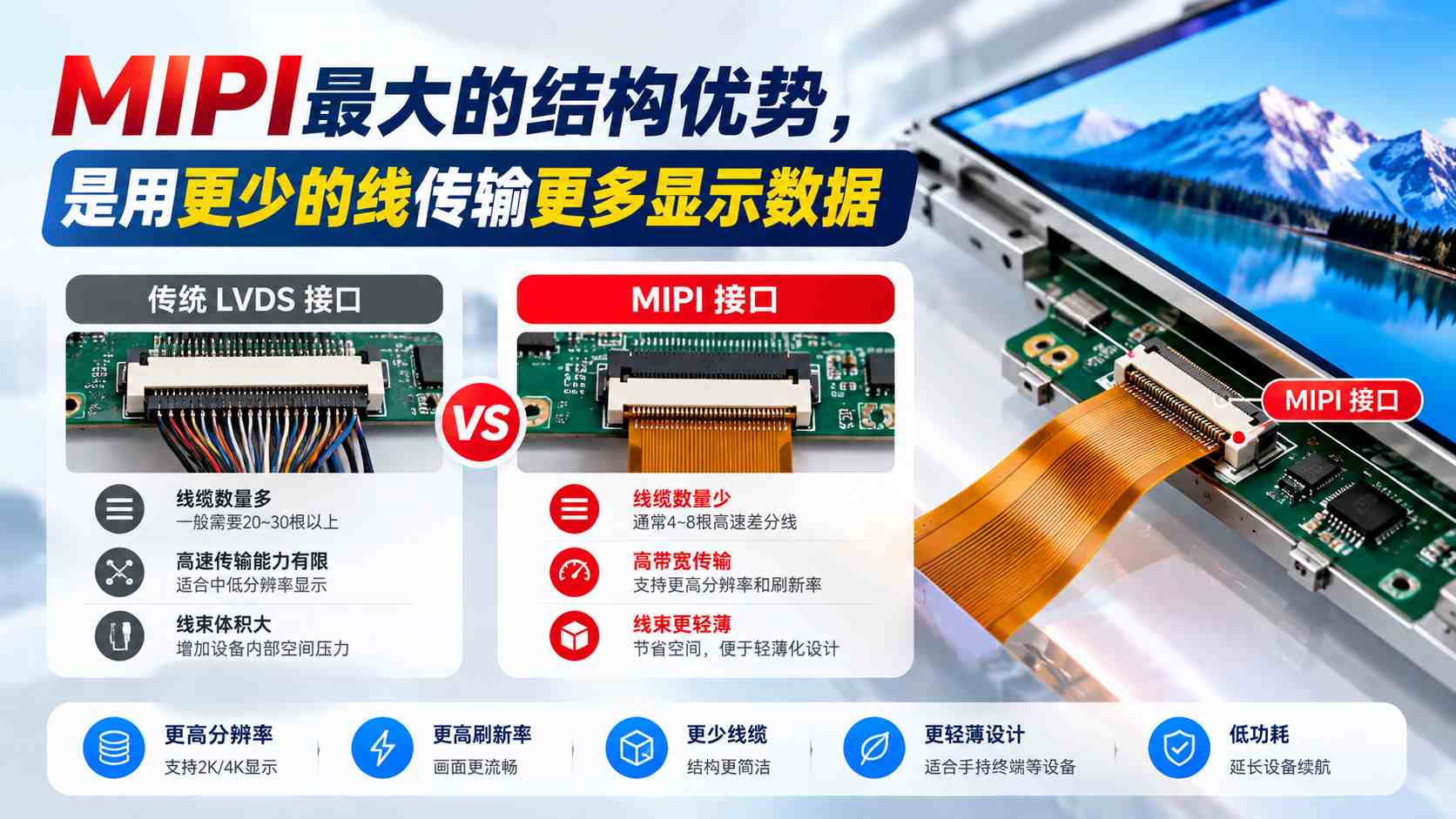

MIPI最大的结构优势，是用更少的线传输更多显示数据

传统并行RGB接口需要同时传输RGB数据、Pixel Clock、HSYNC、VSYNC、DE等信号。以常见RGB888为例，仅像素数据本身就可能达到24根数据线，再加上时钟和同步控制，FPC和PCB走线数量会明显增加。

MIPI DSI则通常通过1、2或4条高速Data Lane配合Clock Lane完成显示数据传输。

MIPI Alliance对DSI的定义本身就强调了几个特征：高性能、低功耗、较低EMI，同时能够减少接口Pin数量。

对于手持设备来说，减少Pin数量带来的好处非常实际。

FPC连接器可以更小，LCD排线可以更窄，主板接口区域能够缩小，PCB上需要绕行的大量并行数据线也会明显减少。

因此，MIPI的价值并不是“接口看起来更高级”，而是它更加适合空间高度受限的小型移动设备。

分辨率提高以后，MIPI的优势会更加明显

早期4.3英寸、5.7英寸工业LCD常见480×272、640×480，RGB接口完全可以满足需求。

但现在手持终端越来越多使用720P、800P甚至FHD级小尺寸显示屏。屏幕尺寸没有明显增加，像素数量却增加了几倍。

如果继续使用大量并行数据线，PCB布局、接口Pin数以及高速信号完整性都会变得更加复杂。

MIPI D-PHY本身就是针对高速显示和摄像头数据传输设计的物理层。MIPI Alliance目前将其定义为面向高性能、低功耗显示和摄像头的高速串行接口，并通过可扩展Data Lane提高带宽。

所以当手持设备从传统WVGA逐步提高到HD、FHD以后，MIPI并不是单纯为了“追求新接口”，而是能够用相对紧凑的连接方式承担越来越大的显示数据量。

这也是为什么在手机、平板以及移动终端领域，MIPI DSI比传统并行RGB更加常见。

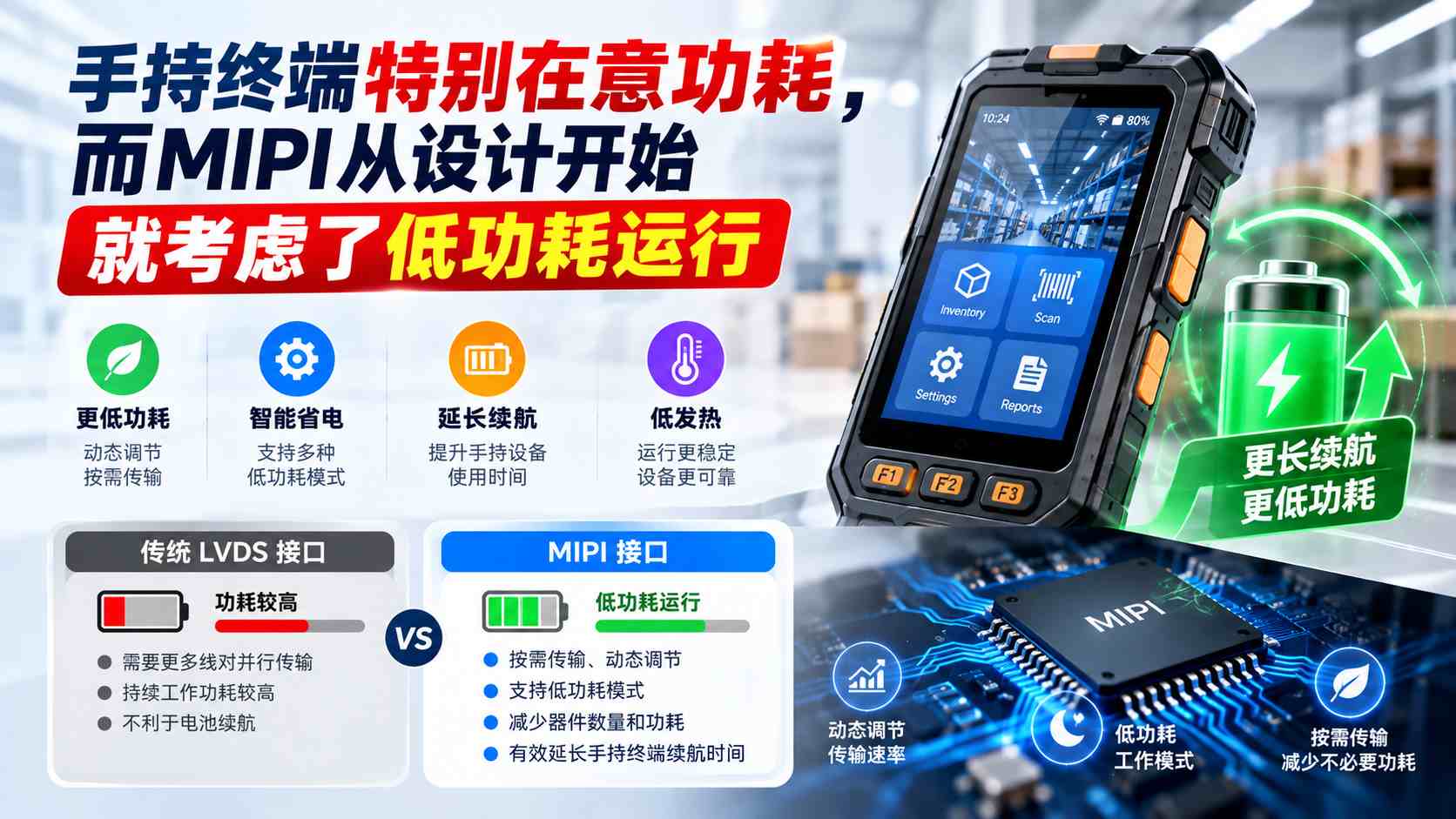

手持终端特别在意功耗，而MIPI从设计考虑低功耗

固定式工控设备长期接市电，LCD接口多消耗一点功率通常不会成为项目最主要的问题。但手持终端完全依赖电池，每一个接口和器件的功耗最终都会影响续航。

MIPI D-PHY支持高速传输状态和低功耗状态之间切换，这正是针对移动应用设计的重要能力。MIPI Alliance将D-PHY的核心特点明确概括为高性能、低功耗和低EMI，并指出它最初就是针对智能手机等移动设备的显示和摄像头连接设计。

不过这里需要注意一个容易被夸大的说法：使用MIPI，并不意味着整台手持终端的LCD功耗一定会大幅下降。

LCD整机功耗的大头通常仍然包括LED背光、面板驱动以及主控处理。尤其是户外高亮手持终端，800～1000nit背光带来的功耗往往远高于接口本身。

MIPI真正带来的，是显示接口和系统架构层面的低功耗优化空间，而不是把高亮LCD瞬间变成低功耗屏。

MIPI减少走线，对EMI和小型PCB设计也比较有利

手持终端内部通常同时存在Wi-Fi、蓝牙、4G/5G、GPS、NFC、扫描模块以及摄像头，各种高速数字和射频系统集中在非常有限的空间里。

这时候显示接口如果使用大量高速并行线，会增加PCB走线复杂度，也会给EMI设计带来更多变量。

MIPI Alliance在DSI和D-PHY规范介绍中，都把Low EMI列为设计目标之一。

这里不能简单理解成“MIPI不会产生干扰”，高速MIPI同样需要控制阻抗、差分对、走线长度和回流路径，但相对于大量并行高速数据线，它更容易形成紧凑、规则的高速差分布线结构。

对于普通工业大屏，PCB空间相对宽裕，这种优势可能没有那么明显；对于小型手持终端，却会直接影响主板能否继续缩小。

MIPI也更符合小尺寸屏“窄边框、薄模组”的发展方向

手持终端的LCD已经不仅仅要求能够显示，还希望边框越来越窄、模组越来越薄，前面再集成PCAP触摸和盖板。

天马目前针对Industrial Mobile工业移动设备的产品方向，就把Narrow Border、In-cell/On-cell Touch、Low Power和Rugged放在同一类需求中。

这实际上反映了一种明显趋势：工业手持终端的显示结构越来越接近成熟移动设备的架构，同时增加宽温、加固、工业触摸和生命周期管理。

而MIPI本身就是在手机显示产业中形成成熟生态的接口，因此小尺寸LCD Driver IC、触摸集成以及移动SoC平台之间更容易形成完整方案。

这也是为什么同样是“工业LCD”，17寸工控机仍然大量使用LVDS，而5～7寸Android手持设备却越来越容易遇到MIPI。

并不是一个接口淘汰另一个接口，而是应用场景不同。

为什么传统工业屏以前更常见RGB和LVDS？

理解这个问题，也能避免把MIPI说成万能接口，RGB最大的优势是逻辑直观，MCU可以直接输出Pixel Clock、RGB Data和同步信号，在一些低分辨率HMI中开发简单，而且目前仍然有成熟工业LCD在使用。

例如天马当前7英寸P0700WVN1MA00仍采用RGB接口，分辨率800×480，亮度达到1000nit，并提供-30～85℃工业宽温。这说明RGB并没有因为MIPI出现就失去工业应用价值。

LVDS则在中尺寸工业LCD中非常成熟。它具有较好的差分传输能力，主板、屏线和面板生态完善，10.4、12.1、15、17、21.5英寸工业屏中依然非常普遍。

例如天马当前7英寸1280×800工业屏P0700WXF1ME00仍然采用LVDS。

所以不能得出“MIPI比LVDS先进，因此以后手持终端都应该改MIPI”的结论。

真正的变化是：当设备采用移动SoC、小尺寸高分辨率LCD、电池供电和紧凑PCB以后，MIPI的系统优势更容易体现出来。

MIPI接口LCD选型，不能像LVDS只做一根转接线

MIPI虽然能够减少硬件连接，但替代和开发时有一个很重要的问题：它并不意味着不同MIPI屏可以随便互换。

很多人看到两块LCD都是4-Lane MIPI DSI、分辨率也一样，就认为可以直接替代，这种判断风险很大。

MIPI屏除了分辨率，还要确认Lane数量、Lane速率、Pixel Format、Video Mode还是Command Mode，以及LCD Driver IC需要的初始化命令。

NXP的MIPI DSI资料明确指出，DSI不仅传输像素，还传输Commands和Events，并使用MIPI Display Command Set完成面板控制。

这就意味着，有些MIPI LCD上电以后不是给它图像数据就会自动显示，而是主控需要先发送一系列初始化指令，包括电源状态、显示模式、Gamma、Pixel Format、Sleep Out、Display On等。

不同Panel使用的Driver IC和初始化序列可能不同。

因此，MIPI替换真正经常碰到的问题不是“屏线能不能做出来”，而是：

系统软件里有没有这块新LCD对应的Panel Driver。

这一点和很多传统LVDS工业屏有明显区别。

同样是MIPI接口，换屏时至少要确认哪些内容？

如果是一台已经量产的手持终端，需要把原MIPI LCD替换成另一型号，最好不要只比较尺寸、分辨率和接口名称。

至少应该把下面几项放在一起确认：

需要确认	为什么重要
分辨率和尺寸	决定UI和结构是否基本兼容
MIPI Lane数量	1/2/4 Lane不能简单忽略
Lane速率	主控和Panel都要处于支持范围
D-PHY配置	决定底层物理接口兼容
Video/Command Mode	不同Panel工作方式可能不同
Pixel Format	RGB565/RGB666/RGB888等
初始化命令	新Panel Driver IC可能需要重新适配
Reset/TE等控制脚	直接影响Panel启动和刷新
电源轨	MIPI信号接口相同不代表Panel供电相同
FPC Pin定义	同Pin数也不代表Pin Assignment一致
背光	LCD显示和LED背光仍然是两套系统
触摸	In-cell/On-cell/外挂PCAP需要分别确认

所以MIPI缩短的是显示连接路径，并没有消除LCD匹配工作。

对于工业产品来说，软件适配甚至可能比硬件转接更值得提前确认。

为什么老手持终端换屏时，MIPI反而可能比LVDS更难替代？

LVDS工业屏停产以后，如果找到信号兼容、Pin定义不同的新屏，有时候通过重新制作屏线就能完成替代。

MIPI的情况不完全一样。

如果新Panel使用不同Driver IC，即使FPC和电气接口能够重新设计，Linux Device Tree、Android Kernel Driver或者Bootloader中的Panel初始化程序仍然可能需要修改。

如果设备的软件平台已经停止维护，甚至拿不到源代码，那么新MIPI屏硬件上再合适，也可能因为无法增加Panel Driver而很难真正导入。

这对工业手持终端的长期供货提出了新的要求。

因此，新项目使用MIPI时，不应该只关注当前这块LCD价格和性能，还应该提前考虑Panel生命周期、初始化代码资料以及后继型号。

工业设备可能生产五年以上，维修周期更长，接口现代化并不会自动解决停产问题。

新手持终端什么时候适合优先选MIPI？

如果是新开发的Android或者Linux工业手持机，主控本身原生提供MIPI DSI，同时产品要求小型化、低功耗和较高分辨率，那么MIPI通常值得优先考虑。

特别是以下几类项目：

项目特点	MIPI的价值
4～7寸小尺寸LCD	可以减少连接Pin和FPC宽度
HD/FHD较高分辨率	高速串行接口更容易承担数据量
Android/Linux移动SoC	很多处理器原生支持MIPI DSI
电池供电	接口具备低功耗运行机制
主板空间非常有限	减少走线和连接器占用
Wi-Fi/4G/5G模块较多	紧凑差分设计有利于EMI规划
窄边框、薄型终端	更符合移动显示模组生态

但如果设备只是4.3英寸480×272的简单工业HMI，MCU原生RGB接口已经可以直接驱动，那么为了“使用MIPI”额外增加转换芯片没有太大意义。

同样，如果是10.4、12.1、15英寸传统工控显示，主板和现有工业LCD已经形成成熟LVDS生态，也没有必要单纯为了接口更新而改成MIPI。

手持终端越来越多使用MIPI，本质上是整个平台变了

所以回到最开始的问题：为什么现在手持终端LCD越来越多采用MIPI接口？

并不是因为MIPI单独在某一个参数上全面超过RGB或LVDS，而是因为手持终端正在越来越接近移动计算设备的系统架构。

处理器原生带MIPI DSI，小尺寸屏幕分辨率越来越高，PCB要求越来越小，电池续航又不能明显下降，同时设备内部还集成越来越多无线和高速模块。MIPI DSI的高速串行、较少Pin数量、低功耗机制和低EMI设计目标，正好适应了这些变化。MIPI Alliance也明确将DSI定位为Host Processor与Display Module之间的高速串行接口，并将高性能、低功耗、低EMI和减少Pin Count作为核心特点。

但对于工业手持终端来说，采用MIPI以后也带来了一个新的选型重点：以后换屏不能只保存LCD规格书，还应该把Panel初始化代码、Driver IC信息和软件驱动一起纳入产品生命周期管理。

杭州立煌科技在小尺寸工业LCD和手持终端显示选型中，更建议先根据主控平台决定RGB、LVDS还是MIPI，再选择对应LCD，而不是先确定一块屏以后再增加接口转换。对于MIPI项目，还应该在样机阶段提前确认Lane配置、初始化程序、触摸方案和长期供货能力。

因为对于手持终端来说，真正合理的MIPI方案并不是“接口更新了”，而是让主控、LCD、触摸、PCB空间和电池系统形成更紧凑的一套架构，这才是MIPI越来越多出现在工业手持终端中的真正原因。
