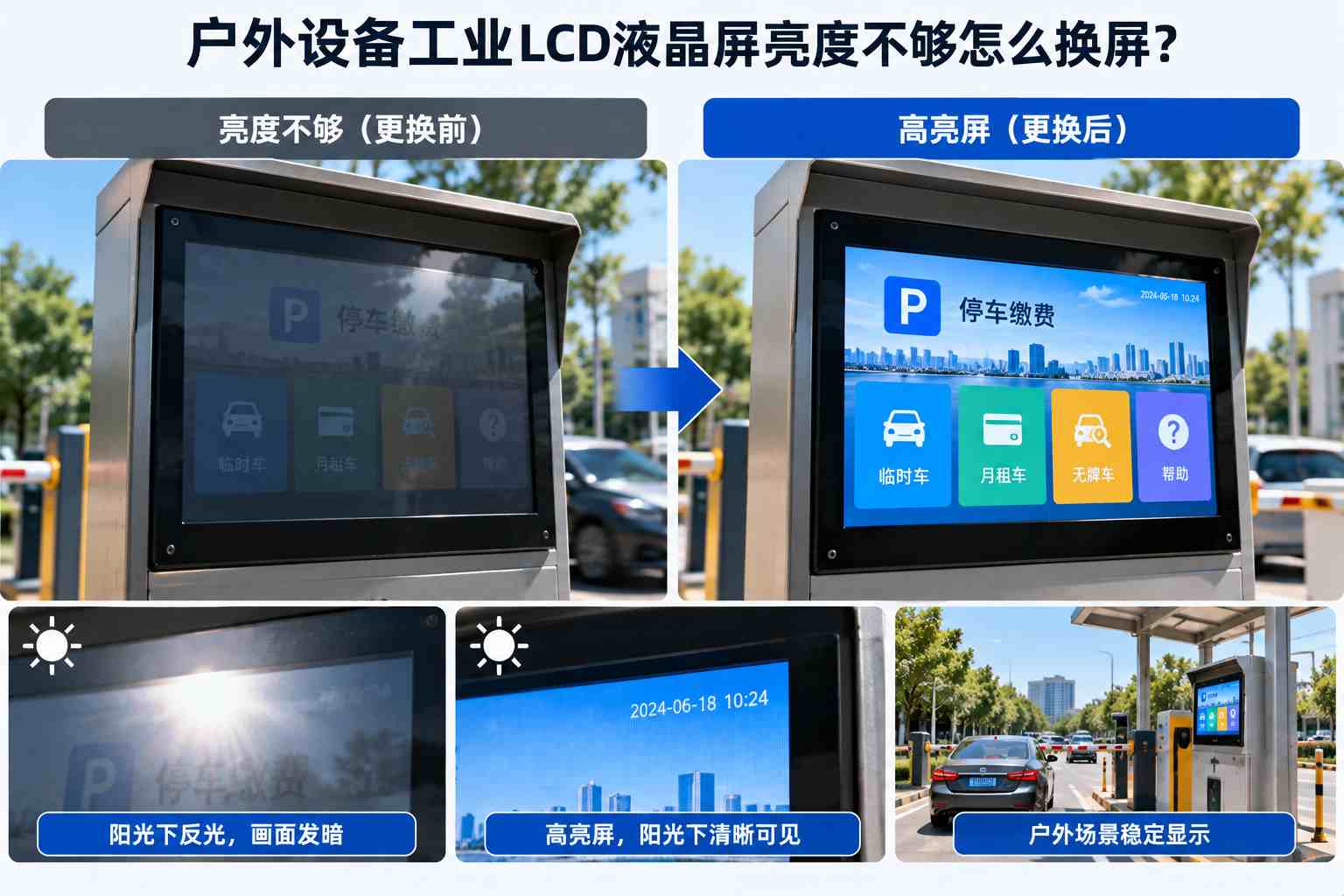

户外设备使用几年以后，最容易被用户直接感知的问题之一，就是“屏幕越来越看不清”。尤其是充电桩、自助终端、工程机械、停车设备、轨交终端和户外控制设备，中午阳光一强，原来的LCD液晶屏就明显发灰，文字、二维码和按钮都不够清楚。

遇到这种情况，很多人的第一反应是把原来的300nit、400nit液晶屏直接换成800nit或者1000nit高亮屏。这个方向本身没有错，但如果只按照亮度数字找替代屏，很容易把一个“显示效果问题”变成新的“兼容问题”。

因为户外设备换高亮LCD，真正需要解决的并不只是亮度。首先要判断原来为什么看不清，再决定需要提高多少亮度；随后还要确认新屏能不能和原主板、背光、电源、触摸以及结构兼容。

只有这几件事情一起解决，高亮换屏才算真正完成。

判断原屏是亮度不够，还是出现背光衰减

一台设备原来使用正常，运行三四年以后才开始觉得屏幕越来越暗，这时候首先要区分两种情况。

一种是原来的LCD本来亮度就比较低，只是设备后来换了安装位置，或者现场环境光变强，比如原来放在室内，现在改到户外；另一种则是LCD使用多年以后，LED背光已经出现明显衰减。

这两种情况最后都表现为“屏幕暗”，但处理方式不完全一样。

如果原屏本来就是300nit，设备现在需要长期放在户外，那么继续寻找300nit替代屏显然解决不了问题，这时候提高到500、800甚至1000nit才有意义。

但如果原屏本身就是800nit，只是使用多年以后亮度下降，那么更合理的做法可能是继续寻找同级高亮工业屏，而不是为了补偿背光老化直接升级到1500nit。

因此，户外设备换屏之前，最好先确认原LCD的完整型号和原始亮度规格，而不是只根据现在肉眼看到的效果判断。

原屏300～400nit，户外应该直接换1000nit吗？

不一定。

如果设备只是放在半户外，有遮阳棚，或者屏幕不会被太阳直接照射，那么500～800nit可能已经能够明显改善显示效果。

真正长期面对强环境光、没有遮阳结构，甚至存在太阳直射的设备，才更值得把800～1000nit作为重点范围。如果是无遮挡、长时间直射的场景，则可能进一步考虑1200nit、1500nit甚至更高亮度方案。

现在工业显示产品本身也体现了这种设计思路。立煌针对户外显示提供1200nit级工业LCD，并同时结合光学贴合、自动调光和低反射处理；最新的FPM-300S户外显示方案甚至采用1800nit高亮，同时配合AG、光学贴合和自动亮度调节，而不是单纯提高背光。

天马目前也有1000nit级工业高亮LCD。例如7英寸P0700WVN1MA00为1000nit、-30～85℃，15.6英寸P1560FHF2MA00同样达到1000nit，并采用1920×1080、LVDS和-30～85℃宽温设计。

这说明1000nit本身已经是一档比较成熟的户外工业规格，但并不是所有设备都必须一步做到1000nit以上。

真正换屏时，第一关是原设备能不能驱动

假设原来的LCD是15.6英寸1920×1080、400nit LVDS，现在找到一块同尺寸同分辨率的1000nit工业屏，能不能直接换？

不能仅凭这些参数下结论。

首先还要确认LVDS是单通道还是双通道、Pin定义是否一致、Panel VCC是3.3V还是5V，以及原主板输出的Timing是否能够匹配新屏。

如果原设备使用eDP，而新高亮屏是LVDS，即使尺寸、分辨率和亮度都非常合适，也已经不是直接替换。

因此，户外换高亮屏仍然要遵守普通工业LCD替换的基本逻辑：

尺寸、分辨率、接口、Pin定义、供电、信号格式和Timing先兼容，亮度升级才有意义。

否则很容易出现新屏亮度是上去了，却根本点不亮的情况。

高亮LCD最容易忽略的，是背光功耗比原屏更大

户外屏从300nit升级到1000nit，变化最大的部分往往不是TFT Cell，而是LED背光。

亮度提高以后，通常意味着背光需要更大的光输出，而这背后可能对应更多LED、更高驱动电流或者更高的背光功率。

所以换高亮LCD之前，一定要检查原设备的背光供电有没有足够余量。

有些工业屏内部集成LED Driver，只需要外部提供规定的背光输入电源；另一些LCD没有集成驱动，则需要外接恒流LED Driver。天马P0700WVN1MA00的公开规格就明确标注LED Driver为No，而P1560FHF2MA00则带LED Driver，这说明不同高亮屏的背光架构本身就可能不同。

如果原来的300nit屏功耗较低，而新的1000nit屏背光功率明显增加，原设备电源如果余量不足，可能出现亮度拉高以后闪屏、背光保护、整机重启或者低温启动失败。

所以高亮换屏一定不能只测“能不能亮”，还要进行最大亮度长时间运行。

亮度提高以后，散热问题往往比供电更隐蔽

户外设备本身就处在一个比较苛刻的热环境中。

夏季太阳直射以后，设备内部温度可能明显高于环境温度；这时候LCD为了保证可读性，背光又往往运行在较高亮度，于是太阳热量和背光发热同时叠加。

这也是为什么高亮工业显示通常不会只做高功率LED，还会同时优化背光效率和热设计。Advantech目前的高亮工业显示方案明确强调Thermally Optimized Circuit Design，并通过自动调光降低暗环境下不必要的背光输出。

如果原设备机壳本身比较密闭，没有按照高亮LCD重新设计散热，那么从300nit直接换到1500nit，可能短时间看起来效果很好，但长期高温运行反而会加速LED和其他器件老化。

因此，高亮换屏不是简单的“越亮越保险”。

如果1000nit已经能够满足环境要求，就没有必要为了参数好看继续提高到1500nit甚至1800nit。

不是LCD亮度不够，而是触摸盖板反光太严重

这是户外设备换屏最容易误判的一种情况，例如原来的LCD本身已经达到800nit，但前面采用普通PCAP盖板和框贴结构，中间保留空气层。太阳光照到玻璃以后产生明显倒影，用户仍然会感觉“屏幕很暗”。

这时候如果只把LCD从800nit升级到1200nit，当然会有改善，但并没有真正解决环境反射问题。

全贴合的价值就在这里。

光学贴合通过OCA、OCR等材料消除LCD和触摸之间的空气间隙，可以减少内部反射，提高强环境光下的环境对比度。Advantech将Optical Bonding、高亮和AR/AG处理作为不同但可以组合的户外显示技术，并明确指出光学贴合能够降低外部光反射和眩光。

所以实际项目中，一套800～1000nit全贴合方案，有可能比一套更高亮但反射严重的框贴方案更加清楚。

如果设备本身已经达到800nit左右，却仍然在太阳下难以阅读，与其直接继续提高亮度，不如先检查触摸和盖板的反射问题。

原来的触摸屏能不能继续用，要看新LCD结构

户外设备通常都带PCAP触摸，所以换LCD时还要考虑一个很现实的问题：原来的触摸盖板能不能继续保留。

如果原来采用框贴，情况相对简单。只要新LCD的Active Area、外形尺寸、厚度和接口位置与原屏接近，就有机会继续使用原触摸。

如果原来已经做完全贴合，那么换成高亮屏以后往往需要重新制作LCD+Touch总成。

因为不同LCD厚度、偏光片表面、外形尺寸和有效区域可能存在差异，不能简单把旧触摸总成拆下来直接贴到任何新屏上。

而且户外PCAP还涉及雨水误触、手套操作和EMC问题，所以如果重新做整套显示模组，最好把触摸性能也一起验证，而不是只看LCD亮度提升。

换成1000nit，不代表整机能看到1000nit

这也是项目沟通中经常出现的问题。

LCD规格书标注1000nit，通常是Panel自身的亮度。后续增加触摸Sensor、盖板、OCA/OCR和AR/AG处理以后，最外层实际测得的亮度会因为透过率和光损失发生变化。

所以如果项目要求的是“整机最终表面必须达到1000nit”，就不能简单采购一块1000nit LCD。

真正应该提前明确的是：要求的是LCD裸屏亮度，还是完成触摸和盖板之后的最终亮度。

对于户外项目，后者其实更有实际意义，因为用户看到的是整台设备最外层玻璃，而不是供应商实验室里的裸LCD。

户外高亮换屏，最好保留亮度调节能力

如果新屏最高可以达到1000nit或者1200nit，并不意味着设备应该全天保持最大亮度。

夜间或者阴天环境中，1000nit不仅没有必要，还可能让用户感觉刺眼，同时增加功耗和温升。

因此，如果原主板支持PWM调光，新高亮LCD最好继续保留调光功能；条件允许时，可以增加环境光传感器，根据现场亮度自动调整背光。

Advantech目前的户外高亮显示方案就把Auto-dimming作为重要功能，通过环境光变化自动降低或提高背光。

这种设计对充电桩、自助终端和7×24小时运行的户外设备尤其有价值。

白天充分利用高亮能力，晚上主动降低亮度，可以同时兼顾显示效果、功耗和背光寿命。

实际换屏，可以先按原亮度和使用环境确定升级幅度

如果只是前期判断，可以按照比较实际的方式来缩小范围：



原设备情况	换屏可以优先考虑
原屏300nit，普通室内使用	300～500nit
原屏300nit，靠窗或半户外	500～800nit
原屏300～500nit，户外有遮阳	800～1000nit
普通户外强环境光	1000nit左右，并优化反射
长时间太阳直射	1000～1500nit以上，并做实机验证
原屏已有800～1000nit但仍看不清	优先检查全贴合、AR和盖板反射

这些亮度范围只能作为第一轮筛选，而不是固定标准，例如同样是户外充电桩，一台设备安装在地下停车场入口，另一台全天正对西晒，两者需要的LCD方案可能完全不同。

真正换屏之前，建议把新旧两块LCD完整对一遍

如果已经确定需要从普通亮度升级到高亮，实际选候选型号时，最好不要只比较亮度。

至少应该把下面这些条件一起确认：

需要核对	为什么重要
尺寸和分辨率	保持软件和显示区域兼容
LVDS/eDP接口	决定主板能否驱动
Pin定义	防止接错供电和信号
Panel VCC	确认3.3V、5V等逻辑供电
背光输入	高亮屏功耗可能明显增加
LED Driver	确认内置还是外置
PWM/EN	保留调光和背光控制
外形尺寸和厚度	判断原结构能否安装
Active Area	判断原触摸和盖板是否还能使用
工作温度	户外项目需要同时考虑高低温
背光寿命	影响长期7×24小时使用

这些条件中，只要接口、供电或者结构有一项不匹配，就不能再按照“直接更换”处理，而应该转成线材、背光或者结构适配方案。

测试不能只看办公室里够不够亮

户外显示最容易出现一种假象：样机在室内非常亮，看起来效果很好，于是就认定换屏成功。

真正的验证应该在设备最差的使用条件下完成，如果是充电桩，就要看夏季正午阳光照射时文字和二维码能不能正常识别；如果是工程机械，要按照驾驶员实际观看角度判断；如果是户外自助设备，则要把触摸盖板、整机结构全部安装完成以后再测试。

同时还要做长时间最大亮度运行，观察背光有没有闪烁、设备有没有过热、主板和电源是否稳定。

高亮屏真正的价值不是在办公室里“特别亮”，而是在最强环境光和最高温度同时出现时，仍然能够稳定工作。

真正要换的是“显示方案”，不一定只是一块屏

所以，户外设备LCD液晶屏亮度不够以后，最合理的处理方式不是马上搜索一个1000nit或者1500nit型号。

首先确认原屏本身是多少亮度，以及问题是原始亮度不足、背光老化，还是盖板和触摸反射过大；然后根据实际环境决定需要提升到500、800、1000还是更高亮度。

确定亮度以后，再去解决真正决定能不能换上的兼容问题：接口、Pin定义、供电、背光功耗、LED Driver、结构、触摸和散热，如果原屏只有300nit，而设备现在长期户外使用，升级到800～1000nit通常很有实际意义；如果原来已经1000nit却依然看不清，则更应该把精力放在全贴合、AR/AG和环境反射控制上，而不是继续简单堆高亮度。

户外换屏真正追求的，也不是把规格书上的nit数字做到最高，而是让用户在太阳最强的时候，仍然能够把屏幕上的内容看清楚，能够稳定看清，比单纯亮得更高，更接近户外工业LCD换屏真正要解决的问题。
