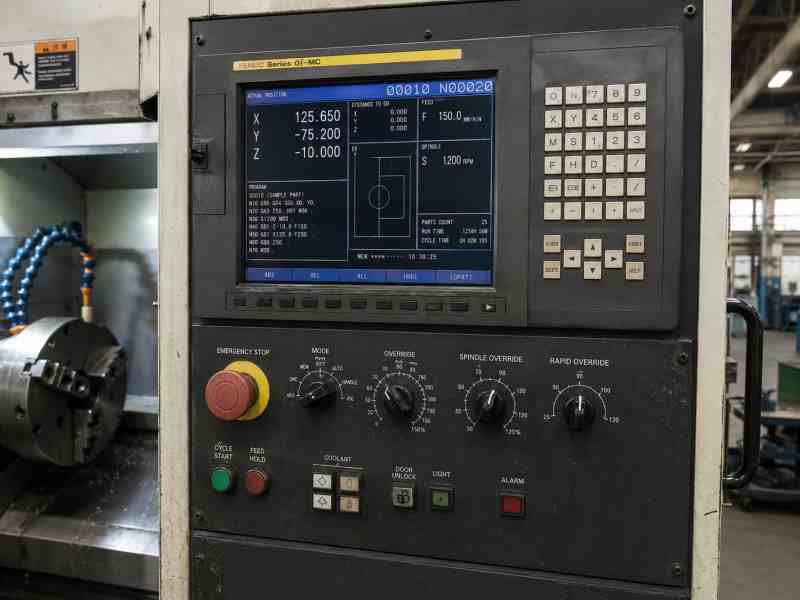

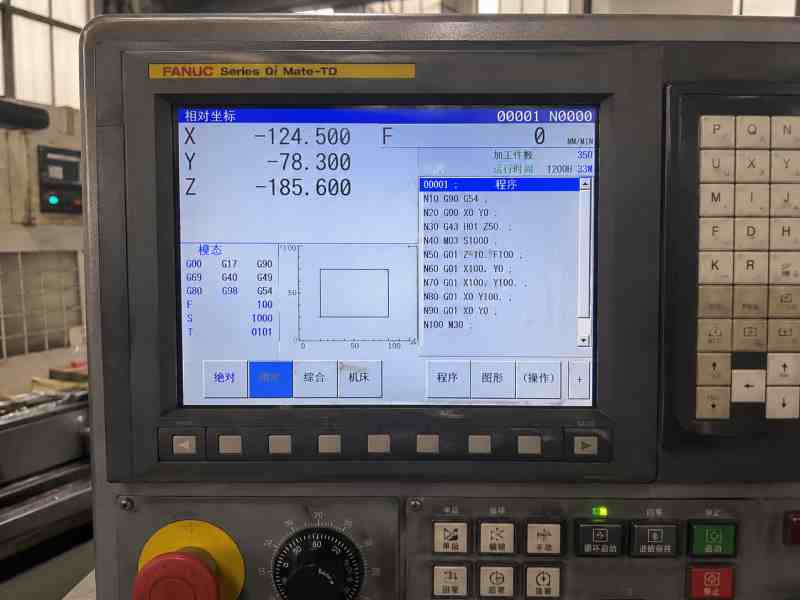

老数控机床换屏，难点不是“12.1寸有没有货”，数控车床、加工中心、磨床、铣床以及早期CNC操作面板中，12.1寸4:3液晶屏使用较多。但这些设备服役时间长，同样是12.1寸，原屏可能来自夏普、NEC、三菱、友达等不同年代的平台。

最常见的差异包括：

1. 800×600 SVGA和1024×768 XGA；
2. RGB/TTL与LVDS；
3. 20pin、30pin、41pin等不同接口；
4. 3.3V或5V逻辑电源；
5. 6bit与8bit数据；
6. CCFL灯管与LED背光；
7. 独立高压逆变器与内置LED Driver；
8. 不同外形、安装耳及连接器位置。

因此，给老数控机床寻找替代屏，第一原则不是“找新款12.1寸”，而是 尽量保留原CNC主板的显示输出架构 。

第一步先确定原屏是800×600还是1024×768

老款12.1寸机床屏比较常见的是两类：

原屏类型	分辨率	更常见的设备年代/方向
SVGA	800×600	较早期CNC、传统工业HMI
XGA	1024×768	后期工业电脑、复杂操作界面

维修时最好保持原生分辨率。

如果原CNC系统固定输出800×600，却换成1024×768，即使LCD接口都是LVDS，也不代表能够自动缩放。部分老控制器的BIOS、显卡或专用显示板屏参无法修改，结果可能直接黑屏。

同理，原来是1024×768，也不建议仅因为800×600屏价格合适就降分辨率。

第二步：LVDS、RGB/TTL必须真正分清

有些机床外部使用VGA接口，但 VGA并不一定是LCD裸屏接口 。

常见结构可能是： CNC主机VGA → 显示驱动板 → LVDS → LCD 也可能直接由专用主板输出TTL/RGB。

例如三菱AA121SL03是一块典型的老款12.1寸工业屏，采用800×600、3.3V、LVDS 6/8bit接口，显示区域为246×184.5mm，外形约280×210×12mm，同时使用2根CCFL灯管，模组本身不带背光逆变器。

而一些更老的夏普12.1寸屏，则存在Parallel RGB/TTL版本。DigiKey目前将LQ121S1DG41列为已停产型号，并记录其12.1寸、800×600、CCFL以及18bit Parallel RGB等特征。

所以换屏前必须找到 LCD后面的实际型号 ，不能只根据数控机床外面的VGA插头判断屏幕接口。

第三步：CCFL改LED往往是老机床改屏的核心

很多老数控机床显示器黑屏，并不一定是LCD玻璃坏了，而是：

1. CCFL灯管老化；
2. 高压逆变器故障；
3. 灯管发红；
4. 背光启动后自动保护；
5. 高压线接触不良。

新款12.1寸工业屏大多采用LED背光，这意味着旧屏换成LED屏时，显示信号部分可能继续保留，但背光要重新处理。

典型改造是： 取消原CCFL高压板 → 提供新屏需要的LED电源 → 接入BL_EN和PWM调光。

不能把原CCFL几百伏高压输出接到LED背光接口。

举个例子：AA121SL03怎么向新款LED屏过渡？

以三菱AA121SL03为例，它的主要参数是：

1. 12.1寸；
2. 800×600；
3. 246×184.5mm显示区；
4. 280×210×12mm外形；
5. LVDS 6/8bit；
6. 3.3V逻辑供电；
7. 350cd/m²；
8. 2根CCFL，无背光Driver。

如果原机床使用这类屏，可以重点评估友达G121SN01 V4，G121SN01 V4同样为12.1寸800×600，显示区246×184.5mm，外形约279×209×9mm，采用单通道LVDS 6/8bit、3.3V逻辑供电，典型亮度450cd/m²，工作温度为-30℃至85℃。它已经使用WLED，并带LED Driver，背光侧为12V输入方向。

两块屏的显示规格非常接近，但 这仍然不是原线直接互插方案 。实际改造至少要处理：

1. 对照原屏和G121SN01 V4的LVDS逐脚定义；
2. 确认6bit/8bit设置；
3. 拆除或停用原CCFL高压逆变器；
4. 给新屏提供匹配的12V背光电源及EN/PWM；
5. 因外形由约280×210变成279×209mm，检查安装支架；
6. 重新验证原电阻触摸屏是否与AA区对齐。

这就是老数控机床换屏中非常典型的“ 显示接口接近，但背光必须改造 ”案例。

800×600老机床推荐方向

1.G121SN01 V4：适合保留SVGA架构

G121SN01 V4比较适合原设备为12.1寸、800×600、20pin单路LVDS、3.3V方向的项目。

主要参数：

参数	G121SN01 V4
分辨率	800×600
AA区	246×184.5mm
外形	279×209×9mm
接口	单路LVDS，6/8bit
LCD电源	3.3V
亮度	450cd/m²
背光	WLED，带Driver
工作温度	-30～85℃

适合：原设备已经是LVDS，而且希望尽量保留800×600软件界面的数控系统。

2.P1210SVF1MB00：宽视角SVGA升级方向

天马P1210SVF1MB00也是12.1寸、800×600，AA区246×184.5mm，外形279×209×9mm，与很多传统12.1寸SVGA工业结构比较接近。

天马美国官网当前页面列出的主要参数包括500cd/m²、SFT宽视角、LVDS、内置LED Driver以及88/88/88/88°视角。

它适合希望从传统TN屏升级为宽视角显示的机床控制台。

不过，不同区域官网目前显示的温度资料存在版本差异，因此正式项目应以采购批次对应的原厂规格书为准，而不是只引用网页温度参数。

替代定位：工程候选，需要重新核对LVDS线序和背光接口。

1024×768老机床推荐方向

如果原屏是XGA，则不要使用前面的800×600型号。可以从天马P系列12.1寸XGA中选择不同亮度等级。

3.P1210XGF1MB00：普通数控机床较均衡

P1210XGF1MB00为：

1. 12.1寸；
2. 1024×768；
3. 245.76×184.32mm AA区；
4. 260.5×203×9.5mm外形；
5. 500cd/m²；
6. LVDS；
7. SFT宽视角；
8. 集成LED背光Driver；
9. -30℃至80℃工作温度。

它比较适合室内加工中心、数控车床和设备操作台。

注意：它的外形只有260.5×203mm，并不是传统279×209mm结构。如果原机床使用大边框屏，需要增加转接支架。

4.P1210XGF1MA01：800nit，适合明亮车间

P1210XGF1MA01同样采用12.1寸1024×768、LVDS和260.5×203×9.5mm结构，但典型亮度提高到800cd/m²，采用宽视角SFT，工作温度为-30℃至80℃，并集成背光Driver。

比较适合：

1. 顶灯较强的加工车间；
2. 靠近厂房窗户的CNC；
3. 原屏加装厚电阻触摸或保护玻璃后亮度不足的设备。

对于普通室内机床，没有必要单纯为了参数更高而选择800nit。

5.P1210XGF1MA00：1300nit特殊高亮方案

P1210XGF1MA00采用12.1寸1024×768，典型亮度达到1300cd/m²，88/88/88/88°宽视角，LVDS 6/8bit，工作温度-30℃至80℃。

规格书显示它的20pin LVDS接口采用3.3V供电，并提供6/8bit模式与扫描方向控制。

但是该型号 没有集成LED背光Driver ，需要外部恒流驱动，因此更适合已有背光设计能力的设备改造项目。

普通数控机床通常不需要1300nit，除非设备安装在强光或半户外环境。

12.1寸数控机床替代型号怎么分档？

原机规格/需求	可重点评估型号	改造重点
800×600、传统LVDS	G121SN01 V4	核对20pin及LED背光
800×600、希望宽视角	P1210SVF1MB00	核线、结构和背光
1024×768、普通室内	P1210XGF1MB00	结构支架、LVDS线序
1024×768、较亮车间	P1210XGF1MA01	功耗、调光、结构
1024×768、强光环境	P1210XGF1MA00	需要外置LED Driver
原屏为CCFL	上述LED型号均可按条件评估	必须处理背光改造
原屏为TTL/RGB	不能直接按LVDS换	加转换板或换驱动方案

这些型号是根据电气和机械参数筛出的工程候选， 不能在不知道原屏型号的情况下定义为直接替换屏 。

老款数控机床还有一个重点：触摸屏不要一起判断

很多12.1寸老CNC前面还压着4线或5线电阻触摸屏。

LCD和触摸属于两套系统。

如果原电阻触摸没有损坏，新LCD的AA区与原屏保持一致时，可以优先评估继续使用原触摸及控制器。

但如果LCD外形尺寸变化，要检查：

1. 触摸VA区是否遮挡；
2. FPC出口是否与新LCD干涉；
3. 压框是否过紧；
4. 更换LCD后是否需要重新校准。

为了换一块LCD而同时把原数控系统改成电容触摸，通常会明显增加软件和结构改造量，不一定适合维修项目。

维修现场可以按这个顺序检查

拿到一台老CNC时，建议先不要拆驱动板。

先记录： 原LCD完整型号 → 分辨率 → 信号接口 → Pin定义 → 逻辑电压 → 背光类型 → 外形尺寸 → 触摸方式。

其中最关键的是前三项。

如果发现原屏是： 800×600 + LVDS + CCFL ， 就优先寻找800×600 LVDS LED屏，再改背光。

如果是： 1024×768 + LVDS + LED 则优先寻找XGA LVDS型号，避免改动主板分辨率。

如果是： 800×600 + TTL/RGB + CCFL， 那么直接购买一块新款LVDS屏通常解决不了问题，需要同步考虑TTL转LVDS驱动板。

杭州立煌科技可协助老数控机床12.1寸屏替代

老数控设备配屏最大的困难是型号年代久、CCFL屏较多，而且驱动板程序通常无法随意修改。杭州立煌科技可根据旧屏标签、CNC显示板、屏线、CCFL高压板和触摸结构，协助筛选12.1寸800×600或1024×768工业LCD，并判断是保留原驱动板、重新制作LVDS屏线、CCFL改LED，还是增加接口转换方案。

对于批量维修设备，更建议先完成一台样机改造并固定屏幕、线束、背光板和支架版本，再复制到同型号机床。

老数控机床12.1寸屏替代，优先“少改主板”

老款数控机床12.1寸液晶屏的核心要求，不是一定使用最新型号，而是尽可能保持原设备的显示逻辑。

优先核对： 800×600还是1024×768、LVDS还是TTL/RGB、3.3V还是5V、6bit还是8bit、CCFL还是LED、原屏尺寸和触摸结构。

型号方面可以按照：

1. SVGA 800×600：G121SN01 V4、P1210SVF1MB00；
2. XGA 1024×768普通亮度：P1210XGF1MB00；
3. XGA较高亮度：P1210XGF1MA01；
4. XGA超高亮：P1210XGF1MA00。

其中，老屏如果采用CCFL，换成LED新屏通常需要改背光；老屏如果是TTL，而新屏是LVDS，则需要进一步修改显示驱动 ，对于服役十几年甚至更久的CNC设备， 保持原分辨率、保留原系统软件、尽量不改主板，往往比单纯追求更高亮、更高分辨率更有实际维修价值。

老数控机床12.1寸屏常见问题

1.老数控机床12.1寸屏一般是什么分辨率？

常见有800×600 SVGA和1024×768 XGA，应以原屏完整型号为准，不能根据尺寸判断。

2.CCFL液晶屏可以换成LED液晶屏吗？

可以评估。显示接口兼容时，主要需要重新处理背光：停用CCFL高压逆变器，并配置LED背光所需的电源、使能和调光。

3.同为20pin LVDS可以直接插吗？

不能。必须比较电源位置、GND、数据差分对、6/8bit和扫描控制。连接器针数相同不代表Pin定义相同。

4.G121SN01 V4适合老数控机床吗？

如果原系统为12.1寸、800×600、单路LVDS方向，可以作为重点候选。它采用3.3V LVDS和LED背光，但原屏线及背光仍需核对。

5.原机床1024×768可以换800×600吗？

不建议作为快速替代。老CNC显示输出往往固定，改变原生分辨率可能需要修改显示板程序或更换驱动板。

6.为什么新12.1寸屏装不进旧机床？

“12.1寸”只代表对角线。例如G121SN01 V4外形约279×209mm，而P1210XGF1MB00约260.5×203mm，虽然都是12.1寸4:3屏，内部支架和固定孔仍可能完全不同。
