建议：优先选V403，跨品牌型号要按工程替代处理

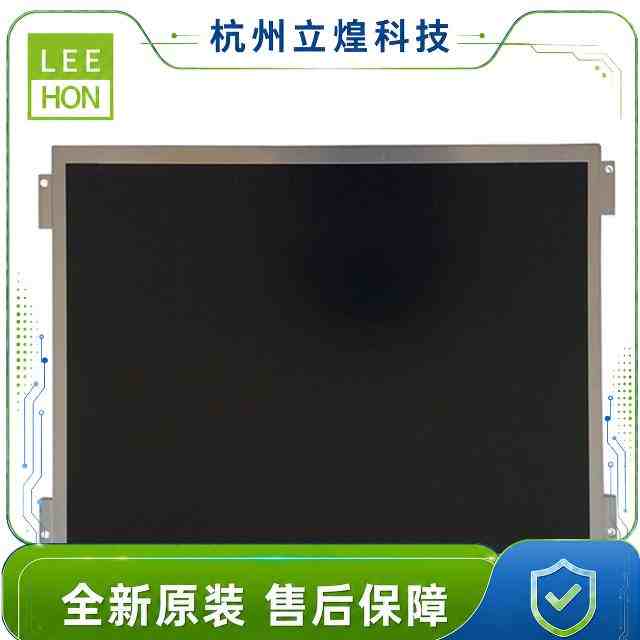

G121SN01 V4是一块12.1寸、800×600分辨率的工业液晶屏，采用单通道LVDS 20pin接口，支持6bit和8bit输入。原屏显示区域为246×184.5mm，模组外形为279×209×9mm，LCD逻辑供电为3.3V，工作温度范围为-30℃至85℃，典型亮度为450cd/m²。

寻找G121SN01 V4替换屏时，可按以下顺序评估：

推荐等级	候选型号	替换定位
优先推荐	G121SN01 V403	同系列接口兼容方向
重点评估	BA121S01-200	跨品牌、20pin加5pin架构接近
备选评估	BA121S01-100	尺寸与显示规格接近，需重新核线
改造升级	TCG121SVLCACNN-AN20	宽视角方案，需改30pin屏线和结构

其中，G121SN01 V403的规格书明确说明LVDS接口与G121SN01 V4兼容，是改动相对较少的候选；其他品牌型号只能称为“可评估替代”，不能直接理解为原线互换。

替换五道兼容门槛

第一关：显示尺寸和结构能不能装进去

原屏的关键机械条件为：

1. AA显示区域：246×184.5mm；
2. 模组外形：279×209mm；
3. 厚度：约9mm；
4. 显示比例：4:3；
5. 分辨率：800×600。

替代屏AA区域不同，可能导致前框遮挡或露出黑边；厚度和安装孔位不同，则可能出现压框固定不牢、后盖干涉或触摸屏无法复用。

带电阻触摸或电容触摸的设备，还要检查LCD显示区是否与触摸有效区、盖板黑边和原有胶框对齐。

第二关：20pin相同，线序是否真正相同

G121SN01 V4的20pin信号接口中，1、2脚为3.3V供电，第4脚为SEL68，第5至18脚为LVDS数据与时钟，第19脚用于扫描方向控制，第20脚为NC/GND方向。

替代屏需要逐脚核对：

重点针脚	原屏功能
Pin 1、2	3.3V逻辑供电
Pin 4	6bit/8bit选择
Pin 5～18	LVDS数据及时钟
Pin 19	正常/反向扫描
Pin 20	NC或GND方向

接口能插入，不代表可以安全通电。若替代屏将第1脚定义为GND或其他电压，直接使用原屏线可能造成主板保护，甚至烧毁屏幕和驱动板。

第三关：6bit和8bit设置不能忽略

G121SN01 V4通过第4脚SEL68选择位宽：

1. 高电平：8bit；
2. 低电平或悬空：6bit。

替代屏虽然也可能支持6bit和8bit，但控制逻辑未必一致。有些型号高电平为6bit，有些型号悬空状态默认8bit。

位宽设置不匹配通常不会直接烧板，但可能产生偏色、灰阶断层、颜色数量下降或画面异常。

第四关：背光插头比LVDS接口更容易被忽略

G121SN01 V4内部带LED背光驱动，背光采用独立5pin接口，典型输入为12V，针脚功能为：

背光针脚	功能
Pin 1	12V
Pin 2	GND
Pin 3	背光开启
Pin 4	PWM调光
Pin 5	NC

原屏背光典型输入电流约0.48A，典型功耗约5.76W。

替代时不仅要看是不是12V，还要检查：

1. 5pin顺序；
2. 插头型号和锁扣方向；
3. EN有效电平；
4. PWM频率；
5. 原驱动板电流余量；
6. 高亮替代后的整机温升。

很多替代项目LCD图像已经正常，但背光不亮，原因就是5pin插头定义或使能信号不匹配。

第五关：工作温度不能明显降级

G121SN01 V4属于宽温工业屏，工作温度范围为-30℃至85℃。如果原设备安装在户外机柜、车辆设备、电力终端或无空调车间，使用普通0℃至50℃屏替代，室温下可能正常，但低温启动和高温运行未必稳定。

因此，替代屏应根据设备实际环境核对：

1. 最低启动温度；
2. 高温背光衰减；
3. 低温响应速度；
4. 密闭机壳内部温度；
5. 长时间运行后的温升。

推荐型号一：G121SN01 V403，优先级较高

G121SN01 V403保持了12.1寸、800×600、246×184.5mm显示区、279×209×9mm外形、单路LVDS和3.3V逻辑供电。其规格书明确表示LVDS接口与G121SN01 V4兼容，典型亮度提高至500cd/m²，工作温度仍为-30℃至85℃。

V403的20pin定义与V4基本保持一致，第4脚仍为6bit/8bit选择，第19脚明确标为REVERSE。背光同样采用12V、GND、EN、PWM、NC的5pin排列。

不过，两者背光插座的具体料号存在变化。针脚功能相同，不等于原插头外壳一定能顺利插入，因此仍需检查：

1. 5pin插头机械匹配；
2. 第19脚电平；
3. 原线是否给第20脚接地；
4. 亮度提升后的调光效果；
5. 整机温升。

推荐判断：G121SN01 V403是G121SN01 V4替换时较适合优先送样的型号。

推荐型号二：BA121S01-200，适合跨品牌替代验证

京东方BA121S01-200同样采用20pin LCD信号接口和独立5pin背光接口。其20pin定义包含3.3V供电、6bit/8bit选择、四组LVDS数据、时钟和REVERSE控制；5pin背光定义为NC、PWM、EN、GND和12V。

该型号与G121SN01 V4的显示接口架构接近，但背光5pin排列顺序不同：

1. G121SN01 V4的12V位于Pin 1；
2. BA121S01-200的12V位于Pin 5。

因此， 显示驱动板可能保留，但背光线不能未经核对直接使用 。采用该型号通常要重新制作背光线，并确认LVDS连接器型号、插座方向和扫描控制脚。

推荐判断：适合找不到友达同系列屏，并允许修改背光线的维修或批量替代项目。

推荐型号三：BA121S01-100，适合结构接近的工程备选

BA121S01-100也是12.1寸、800×600方向，AA区域为246×184.5mm，外形尺寸为279×209×9mm，典型亮度为400cd/m²，并采用20pin数据连接器加5pin背光连接器的结构。

它与G121SN01 V4在尺寸和显示规格上比较接近，但跨品牌替换仍要重新检查：

1. 20pin完整定义；
2. 6bit/8bit控制逻辑；
3. 背光5pin顺序；
4. PWM频率；
5. 连接器机械方向；
6. 温度范围是否满足原设备。

推荐判断：可作为工程备选，不建议仅凭尺寸和分辨率直接使用原线通电。

推荐型号四：TCG121SVLCACNN-AN20，适合重新设计的宽视角项目

京瓷TCG121SVLCACNN-AN20同样采用12.1寸、800×600和246×184.5mm显示区，外形为278.3×207.5×9.5mm。该屏属于常黑宽视角方向，并带内置LED背光驱动。

但它采用30pin综合接口，将LVDS信号、3.3V供电、12V背光、PWM和背光使能放在同一个连接器中，与G121SN01 V4的“20pin信号加5pin背光”结构完全不同。

采用该型号需要：

1. 重新制作30pin综合屏线；
2. 合并原LVDS线与背光线；
3. 核对LVDS数据映射；
4. 调整安装支架和前框；
5. 检查AA区位置；
6. 重新验证驱动板时序及调光。

推荐判断：适合设备允许改线、改结构，并希望升级宽视角显示的项目，不属于直接维修替代。

四款候选屏怎么选？

型号	原显示驱动板	原LVDS线	原背光线	建议
G121SN01 V403	优先保留	优先验证	检查插头料号	首选候选
BA121S01-200	可优先保留	需逐脚验证	通常需要重做	工程替代
BA121S01-100	视屏参决定	需逐脚验证	需重点核对	备用方案
TCG121SVLCACNN-AN20	可评估保留	必须重做	合并至30pin	改造升级

哪些屏不建议作为快速替换方案？

G121SN01 V3

G121SN01 V4规格书说明其LVDS输入与V3兼容，但这里仅能证明信号接口具有兼容基础，不能证明背光结构、插头和功耗完全相同。用于维修替代前仍要单独检查背光方案。

12.1寸1024×768屏

虽然也是12.1寸4:3方向，但分辨率和显示时序不同，原驱动板可能需要重新烧录程序，软件界面也可能发生缩放或错位。

30pin、40pin通用LVDS屏

接口针数不同意味着屏线需要重新设计。即使分辨率相同，也不能通过简单更换插头完成安全替代。

替换样品到货后测试

第一步先断电对照20pin和5pin针脚，不要直接插入原设备。

第二步测量原驱动板LCD供电是否为3.3V，背光输出是否为12V。

第三步使用限流电源点亮，观察接屏后的电流是否异常。

第四步显示红、绿、蓝、白、黑和灰阶图，确认位宽、色彩与扫描方向。

第五步测试背光从最低到最高亮度，检查PWM闪烁、亮度突变和驱动板温升。

第六步装入设备测试触摸坐标、前框开窗、屏线弯折和连续老化。

杭州立煌科技可协助G121SN01 V4替换配屏

G121SN01 V4替换涉及20pin LVDS、5pin背光、SEL68、REVERSE控制和结构匹配。杭州立煌科技可根据原屏标签、驱动板型号、LVDS屏线和背光线照片，协助比较G121SN01 V403、京东方及京瓷候选方案，并判断哪些部件可以保留、哪些线束需要重新制作。

正式替换前，建议把替代型号、线束版本和驱动板程序一并封样，避免后期采购时出现同型号不同连接方案。

G121SN01 V4替换屏需要重点注意：

12.1寸800×600、246×184.5mm显示区、279×209×9mm外形、20pin单路LVDS、6bit/8bit选择、3.3V逻辑供电、12V独立背光、EN/PWM控制及-30℃至85℃温度范围。

型号推荐顺序为：

1. G121SN01 V403：同系列兼容方向，优先测试；
2. BA121S01-200：显示架构接近，但背光线通常需要重做；
3. BA121S01-100：尺寸接近，适合工程备选；
4. TCG121SVLCACNN-AN20：适合宽视角升级，需要重做屏线和结构。

最终是否能替换，应以完整规格书、逐脚线序对照、样品点亮和整机老化结果为准。

常见问题

1.G121SN01 V403能直接替代G121SN01 V4吗？

V403规格书明确说明LVDS接口与V4兼容，尺寸、分辨率和供电也接近，但背光插座料号和第19脚仍要核对，建议样品测试后再确定。

2.替换后画面颜色不正常是什么原因？

优先检查第4脚SEL68、驱动板输出位宽以及第四组LVDS数据是否完整连接。

3.替换后有图像但背光不亮怎么办？

检查12V背光电源、5pin排列、背光EN和PWM。跨品牌屏的5pin背光顺序可能与原屏完全不同。

4.同为20pin LVDS为什么不能直接换？

20pin只代表触点数量，供电、控制脚、正负极、扫描方向和位宽设置可能不同，必须逐脚核对。

5.换成宽视角屏需要更换驱动板吗？

不一定。若仍为800×600 LVDS且时序兼容，显示驱动板可能保留，但屏线、背光和结构通常需要调整。

6.替换前最重要的资料是什么？

原屏完整标签、原厂规格书、20pin屏线定义、5pin背光线、驱动板型号、安装尺寸及设备工作温度。
