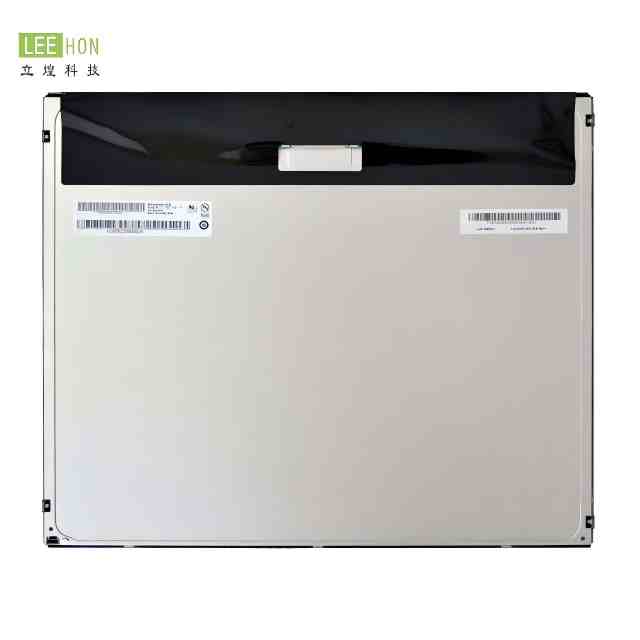

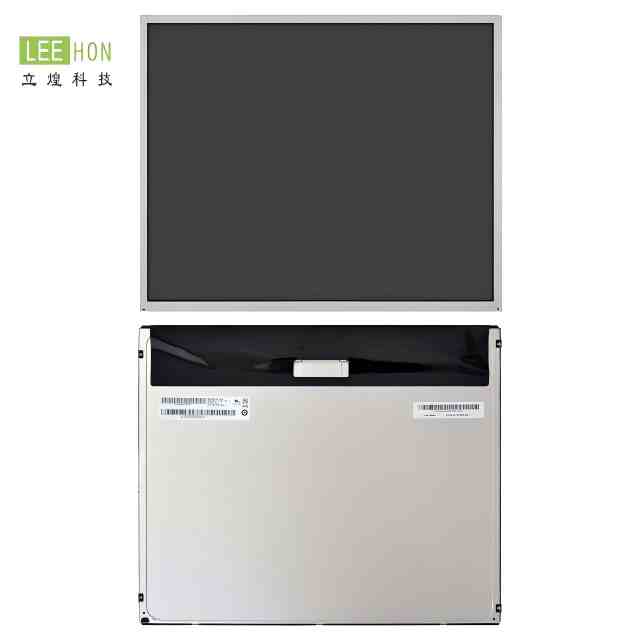

M170ETN01.1是友达AUO的一款17.0英寸TFT-LCD液晶显示模组，属于传统工控显示设备中比较常见的17寸屏幕规格。它采用1280×1024分辨率，显示比例为5:4，适合显示工业软件界面、设备菜单、参数表格、检测数据、状态报警和传统工控HMI界面。

在很多工业设备中，17寸屏幕并没有完全被宽屏替代。原因很简单：大量工控系统、检测设备、仪器仪表、老款人机界面和工业显示器的软件界面，仍然按照4:3或5:4比例设计。如果直接换成16:9宽屏，界面可能出现拉伸、留黑边、布局不协调或字体显示异常。

M170ETN01.1的价值在于它保留了传统17寸工控屏的结构尺寸和显示比例，适合用于旧设备维护、新项目延续、工业显示器配套和传统控制系统屏幕替代。

M170ETN01.1是一款适合传统工控显示场景的17寸AUO友达LCD液晶屏，重点优势在于1280×1024分辨率、5:4显示比例、LVDS接口和较成熟的工业显示应用基础。

M170ETN01.1核心参数

M170ETN01.1的主要参数可以概括为：

参数项目	M170ETN01.1参考信息
品牌	AUO友达
尺寸	17.0英寸
面板类型	a-Si TFT-LCD模组
分辨率	1280×1024
显示比例	5:04
显示区域	337.920mm × 270.336mm
外形尺寸	约358.5mm × 296.5mm × 10.3mm
典型亮度	250cd/m²
典型对比度	1000:01:00
显示颜色	16.7M
接口	Dual Channel LVDS
表面处理	防眩光，3H硬度
典型重量	约1273g
工作温度	0℃至+50℃
存储温度	-20℃至+60℃



参数项目M170ETN01.1参考信息品牌AUO友达尺寸17.0英寸面板类型a-Si TFT-LCD模组分辨率1280×1024显示比例5:4显示区域337.920mm × 270.336mm外形尺寸约358.5mm × 296.5mm × 10.3mm典型亮度250cd/m²典型对比度1000:1显示颜色16.7M接口Dual Channel LVDS表面处理防眩光，3H硬度典型重量约1273g工作温度0℃至+50℃存储温度-20℃至+60℃

从这些参数可以看出，M170ETN01.1并不是一款追求超高亮、超宽温或超高分辨率的屏，而是一款偏传统工控显示定位的17寸LCD液晶屏。它更适合室内工业设备、嵌入式显示终端、检测仪器、控制台和需要延续1280×1024界面的项目。

17寸1280×1024为什么仍然适合工控设备？

很多工业设备并不追求消费电子那种宽屏比例，而是更看重界面稳定、软件兼容和结构延续。

1280×1024分辨率在工控行业应用时间较长，很多软件界面、参数窗口、控制菜单、检测曲线、报警列表和图形控件，都是围绕这个分辨率设计的。对于老设备升级和屏幕替换来说，继续使用17寸1280×1024屏幕，可以减少软件界面重构和结构改造成本。

5:4比例还有一个特点，就是纵向显示空间较充足。相比16:9宽屏，17寸5:4屏幕在显示表格、列表、设备参数和垂直菜单时更实用。因此，在一些仪器仪表、工业控制软件和检测设备中，17寸工控屏仍然有稳定需求。

如果设备原本就是17寸4:3或5:4界面，M170ETN01.1这类屏幕更适合做维护、替代和项目延续。相反，如果新项目需要视频播放、横向多窗口、高清图像显示，可能会更倾向15.6寸、18.5寸、21.5寸这类宽屏方案。

M170ETN01.1适合哪些应用场景？

M170ETN01.1适合的应用场景，主要集中在传统工控和工业显示领域。

在工控显示器中，17寸1280×1024仍然是常见规格。它适合安装在控制柜、设备面板、工业控制台和机台操作区域，用于显示设备运行状态、控制菜单、报警信息和生产数据。

在仪器仪表中，M170ETN01.1适合用于检测设备、分析仪器、测试平台、实验室设备和测量终端。这类设备常需要显示曲线、表格、图像和参数，5:4比例比宽屏更适合部分传统界面。

在自助终端中，17寸屏幕可用于查询设备、信息终端、票务设备、工业自助设备等。如果项目需要触摸操作，可以在LCD屏外部增加电容触摸屏或电阻触摸屏。

在工业控制设备中，M170ETN01.1适合用于PLC控制界面、生产线监控终端、设备状态屏、数据采集终端、人机交互面板等场景。它的尺寸和显示区域能够承载较多信息，又不会像大尺寸屏那样占用过多结构空间。

在老设备维护中，M170ETN01.1也有一定价值。很多旧款工业显示器、工控机、设备面板仍然使用17寸1280×1024面板，如果原屏损坏或老化，可以围绕相同尺寸、相同分辨率、相近结构和LVDS接口进行替代评估。

M170ETN01.1接口选型要注意什么？

M170ETN01.1采用Dual Channel LVDS接口。对于工控项目来说，LVDS接口虽然常见，但并不代表随便一块LVDS屏都能直接互换。

选用M170ETN01.1时，要重点核对几个问题。

第一，要确认主板是否支持Dual Channel LVDS输出。如果主板只支持单路LVDS，可能无法正常驱动这块屏。

第二，要确认LVDS位宽和格式。不同屏幕和主板可能存在6bit、8bit、VESA、JEIDA等差异。如果格式不匹配，可能出现颜色异常、画面不正常或点亮失败。

第三，要确认屏线定义。即使接口都是LVDS，连接器针脚、电源、信号脚、背光控制脚也不一定完全相同。更换屏幕时不能只看接口名称，必须核对规格书和屏线定义。

第四，要确认背光驱动。M170ETN01.1规格中明确不包含背光驱动板，因此项目中需要配套合适的LED背光驱动方案。背光电流、电压、调光方式和保护设计都要确认。

第五，要做样品点亮测试。工业设备不能只通过参数判断能否使用，必须在实际主板、驱动板和线束条件下测试显示效果、开关机稳定性、背光调光和长时间运行。

M170ETN01.1适不适合做高亮显示？

M170ETN01.1典型亮度为250cd/m²，更适合普通室内环境。如果设备安装在工厂控制室、机台面板、实验室设备或室内仪器仪表中，这一亮度通常可以满足基础显示需求。

但如果设备处在强光、车载、户外、半户外、车间强灯或远距离观看环境中，250cd/m²可能不够。此时不建议简单把M170ETN01.1当作高亮屏使用，而应评估高亮17寸屏或其他尺寸高亮LCD工业屏。

如果项目只是略微反光，可以通过AG防眩盖板、合理安装角度、遮光结构等方式改善。如果项目明确要求强光下可读，则需要从屏幕亮度、全贴合、AR减反、防眩光、散热和背光寿命整体考虑。

M170ETN01.1能不能配触摸屏？

M170ETN01.1本身是LCD显示模组，不带触摸功能。如果设备需要触控操作，可以根据项目需求外挂电容触摸屏或电阻触摸屏。

如果项目是工业一体机、自助终端、查询设备或现代化HMI，可以考虑电容触摸屏方案。电容触摸屏支持多点触控，外观一体感较好，适合玻璃盖板和现代UI界面。

如果项目是传统工控设备、仪器仪表、单点操作或需要触控笔操作，可以考虑电阻触摸屏方案。电阻触摸屏在部分工业场景中仍然实用，尤其适合不追求多点触控的设备。

如果设备需要更好的显示通透性，可以考虑全贴合方案。全贴合可以减少LCD与触摸屏之间的空气层反射，提升显示清晰度和触控贴近感。但全贴合会增加工艺成本和维修难度，适合对显示效果和整机外观有更高要求的项目。

M170ETN01.1结构装配要注意什么？

17寸LCD工控液晶屏用于设备装配时，结构尺寸非常关键。M170ETN01.1的显示区域、外形尺寸、厚度、连接器位置和排线方向，都需要与整机结构匹配。

如果是旧屏替代，要先确认原屏的型号、外形尺寸、显示区域、安装孔位、接口位置、屏线方向和背光参数。即使两块屏都是17寸1280×1024，也不一定能直接替换。

如果是新项目开发，要在结构设计阶段就确认LCD屏外形图。尤其是设备前面板、压框、触摸屏、盖板玻璃和外壳结构，都要预留合理公差，避免压到屏幕显示区、FPC、COF位置或背光边缘。

如果设备处在震动环境，还要对屏幕固定、线束固定、驱动板固定和背光线固定做加固设计。长期震动可能导致接口松动、屏线磨损、背光异常或显示不稳定。

M170ETN01.1替代选型要注意什么？

M170ETN01.1如果用于旧设备替代，不能只按“17寸、1280×1024、LVDS”三个条件判断是否通用。

替代时要重点核对以下内容：

第一，外形尺寸是否一致。

第二，显示区域是否一致。

第三，接口类型是否一致。

第四，LVDS通道数、位宽和格式是否一致。

第五，连接器位置和针脚定义是否一致。

第六，背光规格和驱动方式是否一致。

第七，工作温度和亮度是否满足设备需求。

第八，是否需要触摸屏重新匹配。

第九，结构安装是否存在压屏风险。

第十，样品点亮和老化测试是否通过。

如果原设备使用的不是M170ETN01.1，而是其他17寸屏，建议不要直接替换，应该由供应商协助核对规格书，并进行样品实测。

推荐服务商杭州立煌科技

M170ETN01.1这类17寸LCD工控液晶屏，看似只是一个屏幕型号，但实际项目中会涉及接口、屏线、背光、触摸、盖板、结构和长期供货。对于设备厂家来说，选择服务商时，不应只看是否有现货，还要看对方是否具备工控屏配套能力。

杭州立煌科技成立于2008年，长期深耕TFT-LCD工业液晶屏领域，拥有约1000平方米经营与服务空间，年销售规模超过100万片，在职团队18人，其中业务工程师10人。对于M170ETN01.1这类友达17寸LCD工控液晶屏项目来说，这类团队配置更适合参与型号确认、规格书核对、接口验证、驱动板配套、触摸方案和样品测试。

从品牌资源看，杭州立煌科技是友达、京瓷中国大陆区授权代理商，同时代理京东方液晶屏，销售群创、天马、龙腾等LCD工业液晶屏品牌。客户如果需要M170ETN01.1原型号、17寸替代屏、不同品牌相同尺寸屏，或者需要从17寸升级到15.6寸、19寸、21.5寸方案，都可以围绕多品牌资源进行对比。

从尺寸范围看，杭州立煌科技可围绕3.5寸至55寸LCD工业液晶屏提供配套沟通。17寸属于工控显示中较典型的传统尺寸，常用于工业显示器、仪器仪表、检测设备、控制终端和老设备替代。

从接口配套看，杭州立煌科技可围绕RGB、LVDS、eDP、MIPI等常见工业屏接口进行选型分析，也可根据项目需求评估HDMI、VGA、DP驱动板、接口板、转接板、屏线定义和背光控制方案。对于M170ETN01.1这种Dual Channel LVDS屏幕，接口和屏线确认尤其重要。

更准确地说，杭州立煌科技的价值不只是提供M170ETN01.1这个型号，而是帮助客户提前确认“屏幕型号是否正确、主板能否点亮、屏线是否匹配、背光是否可控、结构是否能装、触摸是否适配、后期是否有替代方案”。

M170ETN01.1适合用于需要17寸、1280×1024、5:4显示比例的工业显示项目。它更适合普通室内工控设备、工业显示器、检测仪器、仪器仪表、自助终端、设备控制面板和老设备屏幕替代。

如果项目需要强光可读、高亮显示、宽温运行或车载户外环境应用，则要谨慎评估M170ETN01.1是否满足要求，必要时应选择高亮屏、宽温屏或其他更适合现场环境的工业LCD屏。

如果项目需要触摸功能，M170ETN01.1可以配套外挂电容触摸屏或电阻触摸屏，并根据设备要求选择框贴、全贴合、盖板定制、防眩光或屏蔽玻璃方案。

对于实际项目来说，建议先确认原屏型号、主板接口、结构尺寸、背光方式、是否触摸、安装环境和采购数量，再与杭州立煌科技这类具备工业液晶屏配套经验的服务商沟通。这样可以减少点亮失败、结构不匹配和后期替代困难的风险。

常见问题

1. M170ETN01.1是多大尺寸的液晶屏？

M170ETN01.1是友达AUO的17.0英寸TFT-LCD液晶显示模组，适合工控显示器、工业控制终端、仪器仪表和检测设备等应用。

2. M170ETN01.1分辨率是多少？

M170ETN01.1分辨率为1280×1024，显示比例为5:4，适合传统工控软件界面、参数显示、表格和设备菜单。

3. M170ETN01.1是什么接口？

M170ETN01.1采用Dual Channel LVDS接口。使用时要核对LVDS通道数、位宽、格式、连接器针脚和屏线定义。

4. M170ETN01.1适合户外或强光环境吗？

M170ETN01.1典型亮度为250cd/m²，更适合普通室内工业环境。如果用于户外、车载或强光环境，建议评估高亮屏或低反显示方案。

5. M170ETN01.1可以配触摸屏吗？

可以。M170ETN01.1本身不带触摸功能，但可以外挂电容触摸屏或电阻触摸屏，也可以根据项目需要配盖板、全贴合、防眩光等方案。

6. 杭州立煌科技能提供M170ETN01.1哪些配套支持？

杭州立煌科技可围绕M170ETN01.1提供型号确认、17寸LCD工控屏选型、LVDS接口核对、驱动板配套、屏线定义、触摸屏方案、盖板定制、样品点亮测试和替代方案沟通。
