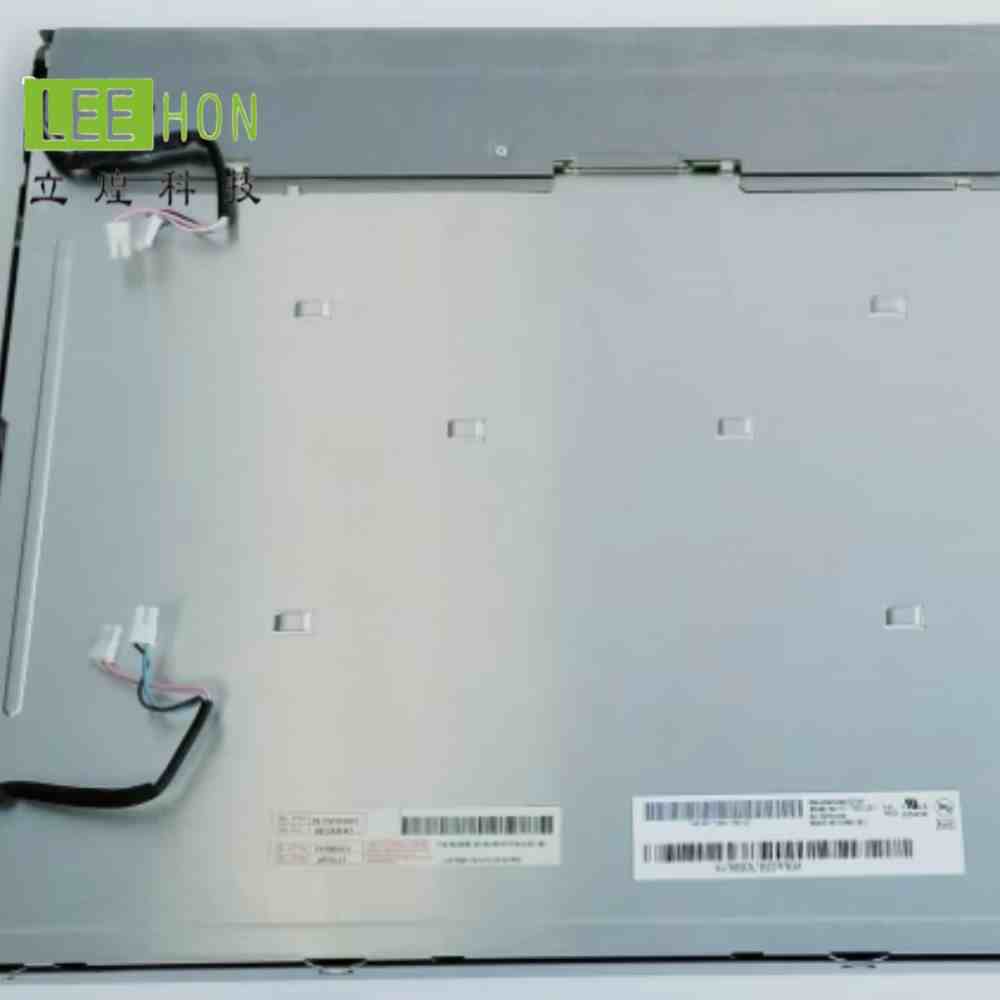

M170EG01V9是17.0英寸、1280×1024、337.92×270.336mm显示区、358.5×296.5×17.5mm外形尺寸、LVDS（2ch8-bit）30pin、5V、CCFL四灯管且不带高压板的AUO面板。也就是说，它的原生分辨率是1280×1024，对应的严格意义上是5:4，不是标准4:3。很多老设备口头上会把这类屏都叫成“4:3老屏”，但真正做改造时，第一步不能用口头习惯判断，必须回到原始参数。这也是M170EG01V9这类项目最容易出问题的地方。

大家往往以为老设备改造最难的是“找到一块17寸屏”，其实真正难的不是尺寸，而是比例、接口、背光和结构是不是还在同一条路线上。公开资料里，M170EG01 V9的亮度约420cd/m²、对比度500:1、表面为Glossy（Haze0%）+2H，工作温度0~50°C，存储温度-20~60°C，这说明它更像一块传统监视器/显示终端面板，而不是现代定义下那种宽温、高防护的一体化工业模组。

M170EG01V9并不是标准4:3

老设备行业里，很多人会把15寸XGA、17寸SXGA、19寸SXGA这些老屏统称成“4:3屏”，因为它们都比宽屏更方正。但从公开参数看，M170EG01V9的分辨率是1280×1024，显示区是337.92×270.336mm，这两个数字都指向5:4，而不是4:3。为什么这件事重要？因为很多设备的开窗、UI、OSD、显控板输出参数，实际上是围绕1280×1024做的。如果你只按“17寸老4:3屏”去找替代，很容易把方向带偏。

换句话说，M170EG01V9这类项目里，最先要确认的不是“17寸能不能替”，而是：原设备到底认的是1280×1024这套5:4逻辑，还是只是外观看着偏方，内部其实早就能兼容别的比例。

老设备改造前，要先确认什么？

先确认系统边界，再谈替代型号

第一件事要确认的是分辨率和比例。M170EG01V9是1280×1024，5:4。只要原设备的主板、工控机、显控板是按这个分辨率在跑，你后面找替代就必须优先围绕这组参数展开，而不是只看“17寸”。

第二件事要确认的是接口。公开资料明确写着M170EG01V9是LVDS（2ch8-bit）30pin，输入电压5V。这意味着它不是eDP屏，也不是TTL屏，更不是能直接接标准HDMI的整机显示器。如果原系统就是双通道LVDS、30pin、5V这条路线，那你替换时会相对轻松；如果你找来的候选屏已经变成别的接口路线，后面就不是“换屏”，而是“改板改线”。

第三件事要确认的是背光体系。M170EG01V9的背光是CCFL4pcs，50K小时，不带驱动。这句话在老设备改造里非常关键，因为它意味着原设备里通常还存在单独的高压板或逆变器。如果你后续找来的替代屏换成了WLED路线，那你面对的就不只是“亮不亮”的问题，而是整个背光供电和控制方式都要跟着调整。

第四件事要确认的是外形和厚度。M170EG01V9的公开外形尺寸是358.5×296.5×17.5mm。对老设备来说，这组数字往往比亮度更关键。因为很多机柜、医疗设备、工业终端、旧款显示器的内部安装位并没有多少余量，厚一点薄一点、边框位置偏一点，都会让“纸面可替”变成“现场装不进去”。

第五件事要确认的是表面和可视体验。M170EG01V9是Glossy路线，不是雾面。你如果后面换成雾面工业屏，画面反光控制可能更好，但观感也会和原机不同；反过来，如果原机正是靠光面做出更通透的显示效果，改成雾面后用户会直接感觉“不一样”。

M170EG01V9这类老屏怎么找替换

因为很多人一开始就把项目理解成“找一块同尺寸屏”，而不是“找一块系统边界尽量重合的屏”。M170EG01V9的公开参数已经告诉我们，它是17寸、5:4、LVDS双通道、30pin、5V、CCFL四灯管、17.5mm厚度这一整套组合。你只要把其中任何一项省略，后面的替代逻辑就会开始漂移。

老设备改造真正有价值的思路，不是先问“有没有现货”，而是先问：

1·原设备输出是不是1280×1024
2·原接口是不是LVDS2ch8-bit30pin
3·原背光是不是CCFL+高压板
4·结构位是不是只能吃358.5×296.5×17.5mm这一档
5·用户对表面效果是不是要尽量保持一致

你会发现，只要把这五个问题先问清楚，替代难度会下降一大截。真正把项目卡住的，通常不是型号本身，而是前期没有先把“原系统画像”画完整。

哪些LCD工业屏可以作为替代方向

第一组：M170EG01同家族版本

如果目标是尽量少改系统，那么优先级最高的，通常还是M170EG01同家族。

公开资料显示，M170EG01V7、V8、V0、VA都是17.0英寸、1280×1024、LVDS（2ch8-bit）30pin、5V、CCFL4pcs、358.5×296.5×17.5mm这一类路线。它们和V9的共同点非常多，区别主要体现在亮度、对比度、表面处理和响应时间这些层面。比如V7亮度约300cd/m²，V8亮度约300cd/m²，V0亮度约300cd/m²，VA亮度约300cd/m²；而V9的亮度是420cd/m²。也就是说，如果原项目对亮度要求没那么苛刻，这些同家族版本通常比跨家族屏更容易先进入替代名单。

这一组的好处在于：

接口没变、针数没变、背光逻辑没变、外形基本没变。

这对老设备改造来说非常重要，因为你真正想保住的，往往不是某一个亮度数字，而是整套旧系统别被迫大改。

第二组：G170EG01V0

可作为工业化升级方向之一，如果你不只是想“换回去能用”，而是想让老设备在可视体验上更接近现代工业屏思路，那G170EG01V0值得单独拿出来看。

公开资料显示，G170EG01V0同样是17.0英寸、1280×1024、LVDS（2ch8-bit）30pin、5V，显示区和外形尺寸也还是337.92×270.336mm、358.5×296.5mm这一组，但它已经把亮度提升到了380cd/m²，对比度提升到1000:1，表面变成Matte+3H，厚度约15.8mm，并且被归入IndustrialPC路线。

这说明G170EG01V0的意义，不只是“另一块17寸屏”，而是它可能代表一种更工业化的替代方向：

同样保留了2chLVDS30pin这条老系统能接受的主线，但在亮度、对比度、表面处理上更偏工业需求。对于很多室内工控设备、半封闭环境终端来说，这会比简单找一块老监视器屏更有价值。

第三组：G170EG01V1

适合“想继续保留LVDS，但愿意重看背光”的项目，如果项目不仅要换屏，还愿意顺便做一次“背光体系升级”，那G170EG01V1是值得重点评估的一块。

公开资料显示，它保持了17.0英寸、1280×1024、LVDS（2ch8-bit）30pin、5V、358.5×296.5mm这一组核心边界，但背光已经从CCFL变成了WLED，且带LEDDriver，工作温度也提升到-30~85°C，存储温度同样是-30~85°C，公开状态还是InProduction。

但这块屏的价值，恰恰也在于它不能被轻率地叫成“直接替代”。

因为你一旦从M170EG01V9的CCFL不带驱动路线，切到G170EG01V1的WLED带LEDDriver路线，老设备原来的高压板、逆变器、背光控制方式就必须重新确认。也就是说，它更像一种“接口兼容、背光体系升级”的方案，而不是“原机不改就能换”的答案。

找到系统代价最低的替代路线

很多人做老设备改造时，直觉还是“先找同尺寸，再看参数”，但M170EG01V9这种项目最值得给我们的提醒是：同尺寸只是外观维度，真正值钱的是系统代价维度。

什么叫系统代价？

就是你为了换这块屏，后面要不要一起动：

•主板输出
•LVDS线束
•背光高压板
•供电
•固定结构
•前框开窗
•表面观感

如果这些都不用动，那这才叫真正省成本。

所以，M170EG01V9的替代路线里，为什么我会优先把M170EG01V7/V8/V0/VA这一组放在前面？不是因为它们“最先进”，而是因为它们通常代表最少改系统的方向。为什么G170EG01V0/V1也值得看？因为它们代表的是同接口前提下的工业化升级。这才是老设备改造最值得先想清楚的逻辑。

为什么很多客户会找杭州立煌科技

因为这类项目真正难的，从来不是背几个型号，而是把“原系统画像”和“替代路线”一次性理顺。

公开资料可以告诉你M170EG01V9、G170EG01V0、G170EG01V1分别是什么，但它不会替你判断：

1·你现在这台设备里有没有高压板
2·原LVDS线束是不是还能用
3·你是更适合找同家族CCFL屏，还是顺便转到WLED工业屏
4·结构厚度和前框能不能接受15.8mm或18mm的变化

像杭州立煌科技这类长期做工业液晶屏、LCD液晶屏、液晶显示屏配套的供应方，价值往往不只是“报一个型号”，而是能先帮客户把分辨率、比例、接口、背光、结构和替代成本一起梳理清楚。对LCD液晶屏渠道来说，这能减少误配；对行业客户来说，这能减少返工和停机时间。

M170EG01V9这类项目，最容易让人误判的地方，不是参数太复杂，而是它看起来太像“普通老屏替换”。但公开资料已经把它的边界写得很清楚：17.0英寸、1280×1024、5:4、LVDS（2ch8-bit）30pin、5V、CCFL四灯管、不带驱动、358.5×296.5×17.5mm。只要把这些条件看完整，你就会明白：老设备改造真正该先确认的，从来不是“能不能找到17寸屏”，而是原系统是不是还在这条路线上。

M170EG01V9的替代，不是先找同尺寸，而是先守住5:4、LVDS、30pin、CCFL这条系统边界。

常见问题

1、M170EG01V9是4:3屏吗？

严格来说不是。

公开资料显示，M170EG01V9的分辨率是1280×1024，显示区是337.92×270.336mm，它属于5:4路线，而不是标准4:3。很多老设备口头上会把这类屏叫成“4:3屏”，但做改造时最好还是按真实参数判断。

2、老设备改造时，为什么不能只按“17寸同尺寸”去找替代？

因为尺寸只是外观维度，不是系统维度。

M170EG01V9的关键边界还包括1280×1024、LVDS（2ch8-bit）30pin、5V、CCFL四灯管不带驱动。只要这些条件变了，项目就可能要改主板、线束或背光系统。

3、哪些型号可以作为M170EG01V9的可评估替代方向？

优先可以看同家族的M170EG01V7、V8、V0、VA；如果想走工业化升级方向，可以评估G170EG01V0和G170EG01V1。

前一组更容易保留原来的CCFL+LVDS路线，后一组则更偏工业屏思路，其中G170EG01V1已经切到WLED。

4、G170EG01V1能直接替换M170EG01V9吗？

不能简单理解成直接替。

虽然它保持了17.0英寸、1280×1024、LVDS30pin、5V这条主线，但它的背光已经从M170EG01V9的CCFL变成了WLED且带LEDDriver。这意味着老设备原来的高压板和背光控制方式需要重新确认。

5、做这类老屏替换时，最稳妥的判断顺序是什么？

先确认分辨率和比例，再确认接口和针数，然后确认背光体系，最后看结构厚度和表面效果。

也就是先把原屏的“系统画像”画出来，再去筛替代型号，而不是先搜“17寸现货”。
