在工控与车载类产品里，LCD+触控（尤其是投射电容P-Cap）已经从“交互组件”变成整机体验的核心。但很多团队仍习惯把显示与触控拆开看：显示异常就找面板，误触就找触控厂。实际上，显示链路、背光链路、电源链路与触控采样链路并不独立——它们共享电源、地、结构与空间，任何一个高频能量源都可能通过“传导/辐射/共模/拍频”渗透到触控前端或显示接收端，最后以最直观的方式表现出来：误触、漂移、条纹、闪烁、花屏、偶发黑屏。

“高频驱动IC”之所以危险，不是因为它“频率高”，而是因为它往往同时具备三个属性：

1·高di/dt：开关电源、背光恒流驱动、高速SerDes的瞬态电流陡峭，回路面积一旦做大，就会制造强磁场与地弹。
2·高dv/dt：开关节点的电压跃迁快，耦合到附近敏感线（触控电极/AFE）时，容易引入可观的位移电流。
3·高边沿能量+结构天线效应：长排线、FPC、未屏蔽线束、甚至金属边框都可能在某些频段成为有效辐射体。

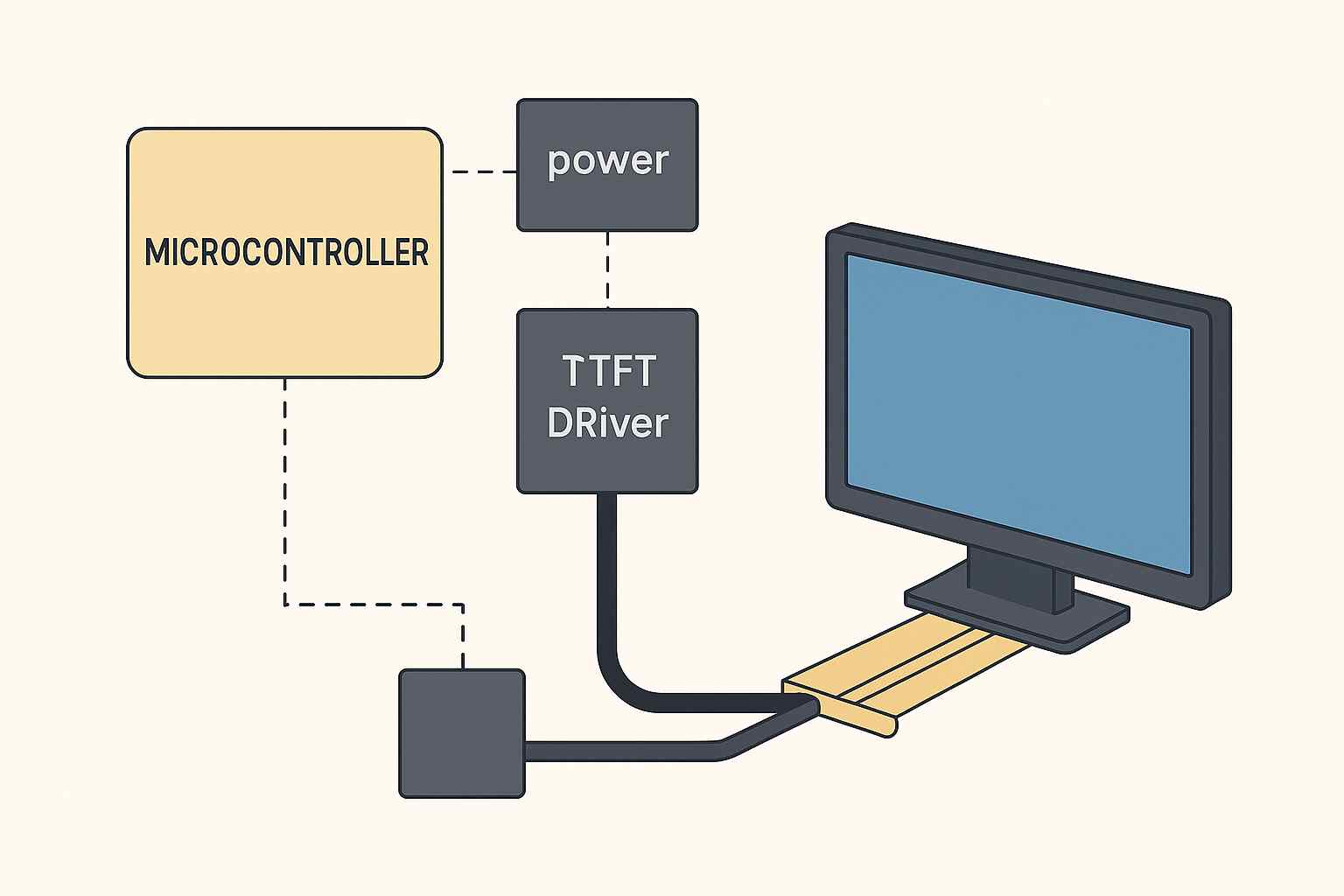

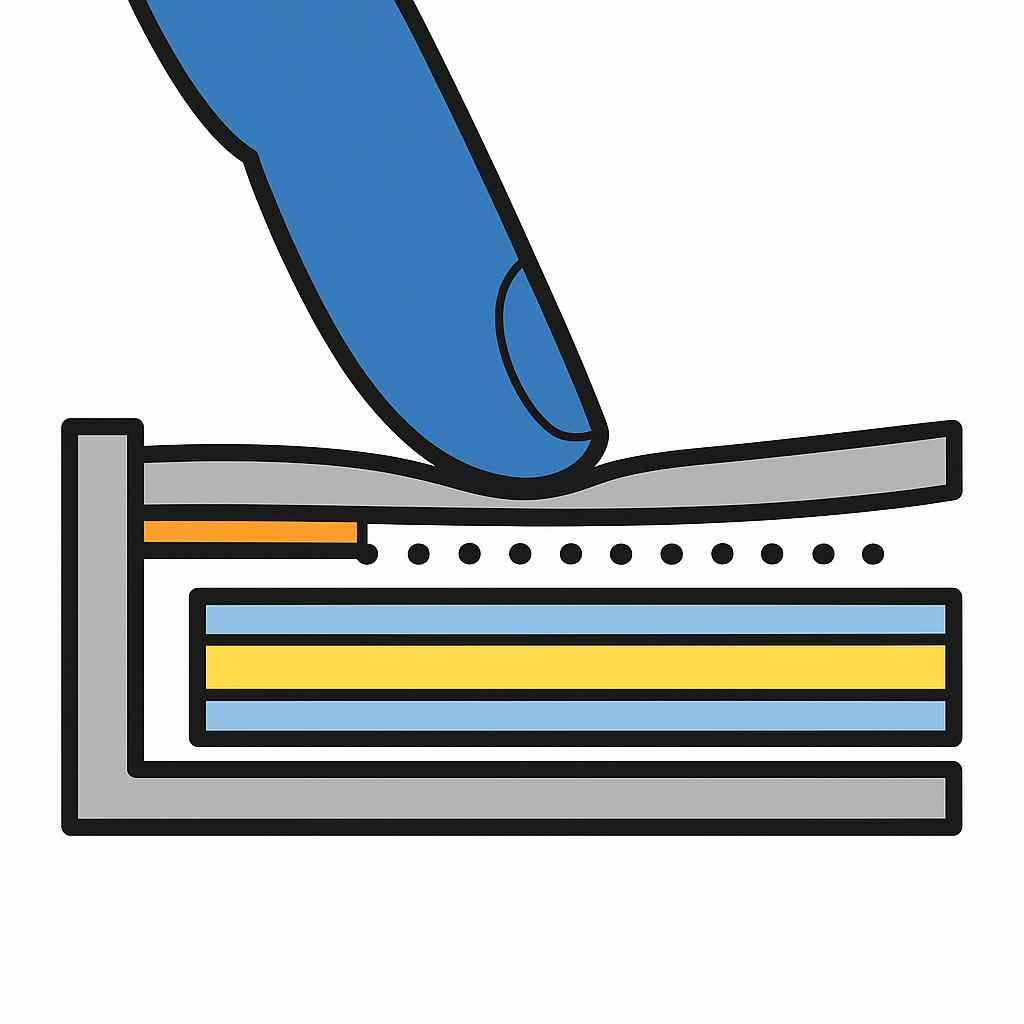

触控屏的本质是“在电极上测极小的电容变化”，它天然就是一个“高灵敏度传感器”。当系统里的高频噪声进入触控模拟前端（AFE）或电极网络，触控算法只能在有限的采样窗内“努力分辨信号与噪声”。一旦噪声的频谱、幅度或拍频特性正好落入触控采样敏感区，就会出现“只在某些亮度/工况/环境下误触”的典型难定位问题。

一、“高频驱动IC”到底指谁

很多人把“高频”只理解为“高速接口”，但在LCD触控系统中，常见高频/高边沿噪声源至少有四类：

1.供电侧：DCDC/PMIC（开关电源）

它的工作频率可能在几百kHz到数MHz，且存在轻载PFM/跳脉冲模式，噪声频谱并不固定。它主要通过电源纹波、地弹与开关节点辐射影响触控与显示。

2.背光侧：LEDDriver（恒流驱动+PWM调光）

PWM调光频率如果选得不当，可能在可见闪烁敏感区引发“低频可见闪烁”，也可能与触控扫描频率产生拍频，导致“亮度变化就误触”。

3.显示链路侧：TCON/SerDes（LVDS/eDP/桥接）

高速边沿与差分链路本身并不一定是问题，但连接器/线束/回流路径不当会把差分问题转化为共模问题，进而变成辐射与传导噪声。

4.触控侧：触控控制器扫描与采样

触控控制器本身也在“发射/接收”激励信号并采样，如果系统其它高频源与它的扫描窗重叠，就会出现明显的互扰（尤其是“周期性误触”）。

二、触控与显示为什么会互相影响

要理解“为什么不容忽视”，只要记住三条共享通道：

1·共享电源树：DCDC的纹波与瞬态会被触控AFE与显示接收端“共同看到”；
2·共享地与回流路径：回流不连续会让高di/dt电流走错路，敏感地变成噪声地；
3·共享空间与结构：FPC、屏蔽层、金属边框与线束布局决定了辐射与耦合强度。

因此你常看到这种现象：同样的屏，同样的触控控制器，在A板子上很稳，在B板子上误触严重。差异往往不在器件，而在布局、回流、频率规划与工艺一致性。

三、噪声源—耦合路径—常见症状

高频/高边沿噪声源（常见IC/模块）	主要耦合路径	触控侧典型表现	显示侧典型表现
DCDC/PMIC（开关电源、同步整流）	传导（电源纹波/地弹）、辐射（开关节点）	触控漂移、基线抖动、随机误触	屏幕条纹、偶发闪屏，严重时复位黑屏
背光LEDDriver+PWM	传导（背光电流纹波）、拍频（与触控扫描）	亮度变化就误触、周期性跳点	低频可见闪烁、滚动条纹（banding）
LVDS/eDP/桥接SerDes	共模（端接/回流不当）、辐射（线束天线效应）	边缘误触、局部抖动（靠近线束处更明显）	花屏、闪烁、链路重训练/偶发黑屏
触控控制器扫描/AFE	与外界噪声互扰、采样窗被污染	断触、局部区域失灵、Raw噪声升高	通常无直接显示异常，但会与背光/电源问题伴生

这张表的意义在于：当你遇到“误触/条纹/花屏”，不要只盯一个供应商，而是先把“噪声源、路径、症状”三件事对齐，后续整改才能收敛。

四、高频驱动IC如何把“电源问题”变成“误触问题”

高频驱动IC对触控与显示的影响，本质上是能量耦合。把耦合拆成四条路径，你就能把看似随机的现象变成可定位、可验证的工程问题。

4.1传导耦合：电源纹波/地弹直接污染触控AFE

触控控制器的模拟前端（AFE）需要在很小的电容变化里做测量，任何进入其参考电源/参考地的噪声都会等价为“测量基准抖动”。高频驱动IC（尤其DCDC/背光驱动）典型会带来：

1·电源纹波：纹波频率可能是固定开关频率，也可能在轻载模式下变成跳频/跳脉冲；
2·地弹（Groundbounce）：高di/dt电流通过共享地阻抗产生瞬态电位差，导致触控阈值漂移；
3·供电瞬态：背光电流阶跃、负载切换、CPU负载变化引发的瞬态跌落，会触发触控基线重建或误判。

工程上你会看到：误触“更偏随机”、与环境噪声相关但不严格周期；触控RawData呈现宽带噪声上升，Baseline变得不稳定。

4.2辐射耦合：高dv/dt与线束/结构形成“天线”

当DCDC开关节点、SerDes边沿或背光回路的dv/dt很高时，附近的触控电极/FPC/排线会通过电场耦合拾取噪声。最典型的场景是：

背光线束或DCDC热区距离触控FPC太近；
线束长距离并行、未屏蔽或屏蔽端接不当；
金属边框/支架在某些频段形成有效辐射体，使噪声“扩散到整片触控电极”。

辐射耦合的特点是：误触往往呈区域性（靠近线束/边框更严重），并且“你移动线束位置，问题就变”。

4.3共模耦合：差分链路没问题，但共模把接收端/触控端推到边界

LVDS/eDP等差分链路本身抗噪较强，但前提是回流路径与端接规范。一旦：

1·参考平面不连续、屏蔽层端接随意、连接器地针不足；
2·差分对被拆对、形成不对称；
3·线束跨区导致地电位差；

差分就会“变共模”，共模噪声会沿线束传播并辐射，同时也会抬升触控电极的共模基线，触发误判。

共模问题常见特征：显示侧可能出现偶发花屏/闪屏（但不一定严重），触控侧会出现“整片漂移”或“成片误触”。

4.4互调/拍频：频率撞车导致“周期性”异常

这是最容易被忽视、却最容易复现的一类问题：当背光PWM、DCDC频率（或其次谐波/跳频）、刷新率/帧率，以及触控扫描频率之间形成拍频，你会看到：

1·误触呈现明显周期性（例如每隔固定时间跳点、或者某个亮度档位必现）；
2·显示出现滚动条纹（banding）或低频闪烁；
3·调整PWM频率或触控扫描参数后，现象会明显迁移或消失。

拍频问题的关键结论：频率不是越高越好，也不是越低越好；关键在于频率规划与避让。

五、“提高频率为什么有时改善、有时更糟”

很多团队会用一个直觉处理问题：“把PWM频率调高”“把DCDC频率抬上去”。这确实可能改善，因为：

1·频谱从人眼可见/触控敏感区迁移到更高频；
2·一些低频拍频被打散，周期性条纹变不明显。

但同样可能更糟，原因是：

1·频率越高，开关损耗与边沿管理更难，dv/dt往往更陡；
2·更高频更容易在结构/线束上形成有效辐射；
如果没有同步的回流/屏蔽策略，高频只会把噪声“搬家”而不是“消失”。

所以工程上正确做法不是“盲调频率”，而是：先识别耦合路径，再做频率规划与能量约束（回路面积/回流/屏蔽/滤波）。

六、四类耦合路径的“触发条件—典型症状—验证方法—整改杠杆”

耦合路径	典型触发条件（你在项目中最常遇到的）	症状画像（触控/显示）	最快验证方法（对比实验）	最有效整改杠杆（优先级）
传导耦合（电源/地）	DCDC/背光电流阶跃；触控与噪声源共用电源树/地阻抗	触控随机误触、baseline漂移；可能伴随条纹/偶发复位	关背光/锁定亮度；换供电路径或临时加大去耦，看误触概率变化	分区供电；缩小高di/dt回路；就近去耦/滤波；优化地回流
辐射耦合（空间）	开关节点/线束靠近触控FPC；线束并行；屏蔽缺失或端接乱	误触区域性明显；移动线束现象改变；显示可能无明显异常	移动线束/加临时屏蔽铜箔接地；看区域误触是否立即变化	线束隔离与走向；屏蔽层与端接策略；DCDC热区布局隔离
共模耦合（回流/端接）	差分链路回流不连续；连接器地针不足；跨区地电位差	触控整片漂移/成片误触；显示偶发花屏/闪屏	改屏蔽端接方式/补地回流（临时铜箔/短接）观察改善	参考平面连续；连接器pin重排/补地；统一屏蔽端接；减少跨区共模
拍频/互调（频率规划）	PWM、DCDC（含跳频）、刷新/帧率与触控扫描频率互相接近/成倍频关系	周期性误触/条纹；特定亮度档位必现	改PWM频率/禁PFM/改触控scan参数，现象随之迁移	频率规划避让；固定频率或展频；触控scan跳频/同步策略

这张表的价值在于：每一类问题都有“最快证据链”。你不需要先换屏、换触控、换平台；你只需要做一组对比实验，就能把根因范围从“全系统”收敛到“某条耦合路径”。

七、忽视高频耦合，会把问题推迟到“最贵的阶段”

如果在硬件架构与布局阶段没有把高频能量关住，后期你往往只能用更贵的方式救火：

1·低成本救法（应该前置）：回路面积、回流路径、频率规划、端接与线束隔离；
2·中成本救法：加屏蔽结构、升级线束、加隔离器件；
3·高成本救法：换触控方案、换主控平台、重构电源树甚至重开模。

所以“为什么不容忽视”的答案很现实：你越早把耦合路径设计掉，越不需要在量产与售后阶段为随机问题付指数级成本。

高频率驱动IC影响LCD触控屏

1、先做“快速止血”的三组开关实验（10分钟锁方向）

目的：用最小代价判断噪声主因来自背光PWM/DCDC/高速显示链路/触控扫描的哪一类。

1.背光相关性

把背光固定在某一亮度（禁用PWM调光或锁定占空比），观察误触/漂移是否明显下降。
误触随亮度档位变化、某档必现：优先按“PWM拍频/背光回路耦合”处理。

2.DCDC相关性

强制DCDC进入固定频率PWM模式（禁用轻载PFM/跳脉冲/省电模式）。
误触从“偶发”变“显著改善”：优先按“电源纹波/地弹”处理。

3.显示链路相关性

降低刷新率或像素时钟、或临时移开LVDS/eDP线束与触控FPC的相对位置。
显示链路/线束移动立刻改变误触区域：优先按“共模/辐射耦合”处理。

只要你做完这三组开关，就不会陷入“换屏/换触控”的盲试。

2、频率规划（FrequencyPlanning）：把“撞车/拍频”从源头消掉

高频不是问题，频率之间的关系才是问题。最常见“亮度变化必误触/周期性跳点”，几乎都能用频率规划收敛。

1.背光PWM频率策略

不要把PWM频率设在触控控制器的敏感带宽附近（很多误触就是拍频产物）。
实操做法：把PWM频率做成“可配置”，在样机上扫频（例如分段扫几个离散点），找到误触最低的频点固化。
如果必须覆盖大范围亮度：优先用“混合调光”（高亮用模拟恒流调光，低亮再叠PWM），减少大电流切换带来的噪声。

2.DCDC频率策略

关键电源（触控AFE/触控控制器/显示时钟相关电源）供电的DCDC建议固定频率，避免PFM跳频导致噪声频谱漂移。
若平台支持：对显示相关时钟/SerDes可考虑展频（SpreadSpectrum）来降低尖峰辐射，但前提是链路裕量充足。

3.触控扫描策略

让触控扫描频点可调整或启用“跳频/避让模式”，把采样窗避开PWM与DCDC的主频及其低阶拍频。
有条件时：触控扫描与显示Vsync/背光更新做同步（减少异步拍频引入的周期性噪声）。

3、电源完整性（PI）：把噪声关在“该待的回路里”

误触最常见的硬件根因是：高di/dt电流走错回路→地弹/纹波污染触控AFE。解决思路就是“分区+隔离+就近”。

1.触控电源分区

触控控制器/AFE尽量用独立电源支路：DCDC后再过LDO（或低噪声DCDC+π滤波），把开关纹波隔开。
触控电源入口用磁珠/小电阻做隔离（注意配合去耦，避免形成谐振）。

2.高di/dt回路最小化

DCDC：输入电容、开关管、二极管/同步管、输出电感与输出电容的“热回路”必须紧凑，开关节点面积尽量小。
背光：LED驱动回路与回流路径要短、粗、闭环清晰，避免背光电流回流穿过触控/逻辑地的敏感区域。

3.抑制开关节点尖峰

对DCDCSW节点与背光开关节点：必要时加RCSnubber或优化栅极电阻/驱动边沿，降低dv/dt（往往能显著降低辐射与触控拾取）。

4、布局布线与线束：触控系统最怕“近场强耦合+回流断裂”

1.触控FPC/电极走向规则

触控FPC远离：DCDC热区、背光驱动、背光线束、高速显示线束（LVDS/eDP）。
触控FPC下方尽量保持连续参考地（不要跨缝/跨分割），必要时加地护栏（groundguard）与地过孔栅栏。

2.高速显示线束与背光线束隔离

LVDS/eDP：差分对保持成对、回流参考明确，避免与触控FPC长距离并行。
背光线束：尽量不要与触控FPC并行，且背光回流与机壳地/系统地边界要统一定义。

3.连接器与屏蔽层端接一致性

触控屏蔽层（如ITO屏蔽/金属框）必须定义接地策略：是接机壳地还是系统地？单点还是多点？不要“样机能用、量产随机”。

5、屏蔽与结构件：用“正确的接地方式”换稳定性

1.触控屏蔽层（ITO/金属框）

屏蔽层不是越多越好，关键是接得对：错误端接会把共模噪声带进触控参考。
常用稳妥做法：屏蔽层与机壳地建立低阻连接，并控制连接位置（避免形成大环路）。

2.局部屏蔽“只盖噪声源”

DCDC、背光驱动附近可加局部屏蔽罩或铜箔+地连接（先在样机验证收益，再决定量产结构）。

6、触控固件/算法协同：硬件做80%，软件补最后20%

1.扫描频点/驱动强度/采样窗

调整触控扫描频点避让PWM与DCDC主频/拍频。
适当调整驱动强度与积分时间（提升SNR，但要权衡功耗与响应延迟）。

2.噪声自适应与阈值策略

开启噪声检测、自适应阈值、基线重建保护（避免噪声把baseline“带跑”）。
在亮度切换/电机启停等工况触发时，采用更稳健的滤波/门限策略（工程上很常用）。

3.观测手段

打开RawData/Baseline/Noise指标输出（哪怕只在工程模式），能让你从“感觉误触”变成“数据闭环”。

7、验证与放行：把“误触”变成可复现、可量化

有效的验证组合：

示波器：看触控电源纹波、DCDC开关节点尖峰、背光电流波形、地弹（关键测点在触控IC电源脚附近）。
近场探头：扫DCDC/背光/线束附近辐射热点，配合“移动线束/加屏蔽”的对比实验。
触控数据：统计误触率、跳点率、Raw噪声峰峰值、Baseline漂移（在最差工况跑满载）。

QA1：为什么我把背光PWM频率调到更高，误触反而更严重？

这通常不是“频率越高越吵”，而是边沿能量与耦合路径被放大。PWM频率提高后，背光驱动的开关次数增加，电流阶跃更频繁；如果背光回路面积大、回流路径穿过敏感地、或背光线束与触控FPC并行，高dv/dt/di/dt会更容易以辐射/共模形式进入触控电极。解决思路不是盲目继续加频率，而是先做两件事：

1.把背光回路与回流“关小”（缩回路面积、就近回流、必要时加snubber/限边沿）；

2.让PWM频点“可扫频”，避开触控扫描窗与拍频点，再固化最优频点。

QA2：如何快速判断误触来自DCDC（电源纹波）还是来自线束辐射/共模？

用“固定频率+移动线束”这两刀就能快速分家：

强制DCDC固定频率（禁用PFM/跳脉冲）后明显改善，且误触对线束位置不敏感：优先判定为传导耦合（电源/地弹污染触控AFE）。

移动LVDS/eDP/背光线束或临时加屏蔽后立刻改善，并且误触区域性明显：优先判定为辐射/共模耦合（回流不连续、端接不一致、线束天线效应）。

工程上这两类问题的整改路径完全不同，先分清能节省大量试错成本。

QA3：我不想改硬件，只能通过软件/参数调优，有没有“最有效的三招”？

可以，但要接受一个现实：软件通常只能修掉一部分“裕量不足”的问题。在不改硬件的前提下，优先级最高的三招是：

1.触控扫描频点避让/跳频：把触控扫描频率移开背光PWM与DCDC主频（及其低阶拍频），这是对“周期性误触/亮度相关误触”最有效的手段。

2.锁定或优化背光PWM策略：在误触敏感的亮度区间，改用更稳的PWM频点或混合调光（能用模拟恒流就减少大电流PWM切换）。

3.启用噪声自适应与阈值保护：开启Raw噪声监测、动态阈值、基线保护/重建策略，避免噪声把baseline带跑；并在亮度切换、电机启停等工况触发时用更保守的滤波策略。
