在工业液晶屏选型或主板对接过程中，“LVDS”和“eDP”是最常被提及的两种显示接口，它们都承担了从主控板到液晶模组的数据传输功能，但在电气原理、信号结构、带宽效率和兼容性等方面完全不同。很多人在可能会问：“这块屏是LVDS接口，我能不能直接换成eDP接口的？”“这两种线都是30针，插上就能亮吗？”答案是：不能混用。虽然LVDS与eDP在外形上看似相似，但本质上它们属于两种不同的传输协议与电平体系。

LVDS与eDP的基本定义

接口名称	全称	定义
LVDS	Low Voltage Differential Signaling	低电压差分信号，是一种点对点的高速差分传输方式，用于早期TFT-LCD信号传输。
eDP	Embedded DisplayPort	嵌入式显示端口，基于DisplayPort协议的嵌入式版本，属于新一代高带宽显示接口。

两者在信号形式上均采用差分对传输（减少电磁干扰），但LVDS是模拟信号标准，而eDP是数字协议标准，数据编码方式完全不同。

LVDS接口解析

1.工作原理

LVDS是一种以**低电压差分传输（约350mV）**为核心的信号方式。

其典型结构包括：

一对差分信号线（+/-），用于传输数据；

一条时钟线，用于同步；

每个像素的数据通过多个通道分组传输（一般为4~8对信号线）。

2.特点

特性	描述
信号类型	模拟差分信号
电压等级	±0.35V
时钟同步	需独立时钟通道（Clock Pair）
最大分辨率	通常支持1080p以下
线缆长度	≤1米（超过信号衰减明显）
抗干扰性	优良
接口针数	一般20pin/30pin/40pin
典型应用	工业液晶屏、早期笔记本屏、PLC触控屏

3.常见型号举例

AUOG084SN03V1(LVDS6bit)

TianmaTM104SDH01(LVDS8bit)

InnoluxAT070TN94(TTL/LVDS兼容型)

四、eDP接口解析

1.工作原理

eDP（EmbeddedDisplayPort）由VESA协会制定，是DisplayPort在嵌入式系统中的简化版本，通过封包化的高速串行数字信号传输数据，无需独立时钟线。

2.特点



特性	描述
信号类型	数字化封包传输（Packetized Data）
电压等级	3.3V/1.8V逻辑电平
时钟同步	内嵌时钟，无独立时钟通道
带宽	单通道最高8.1Gbps
最大分辨率	可支持4K甚至8K
线缆长度	≤0.5米（高频信号损耗大）
功耗	更低（节能50%以上）
接口针数	30pin/40pin（外观与LVDS类似）
典型应用	新一代工控机、车载中控、医疗终端、笔记本电脑等

五、LVDS与eDP的核心技术对比

项目	LVDS	eDP
数据类型	模拟差分信号	数字封包信号
驱动方式	独立时钟同步	嵌入时钟协议
传输通道	4~8对信号线	1~4条高速通道
信号电平	±0.35V	1.8V / 3.3V
编码方式	SerDes串行化传输	DP封包传输（8b/10b编码）
最大带宽	1.5Gbps	8.1Gbps（HBR3）
功耗	较高	低功耗、动态调节
分辨率支持	≤1920×1080	可达8K
兼容性	成熟稳定	新标准，兼容性强
接口外观	多为30pin / 40pin	外形相似但针脚定义不同
是否可互换	不可互换	不可互换

LVDS与eDP信号协议不同、电气标准不同、引脚定义不同，不可混插或混用。即使两者接口针脚数一样（如30pin），其信号定义完全不同。

六、如何区分LVDS与eDP接口

以下几种方式可快速判断液晶屏接口类型：

1.查看屏幕型号

通过屏幕型号在Panelook或leehon查询最准确。

搜索后查看“InterfaceType”一栏：

若标注LVDS(6bit/8bit)→LVDS接口

若标注eDP(1lane/2lanes/4lanes)→eDP接口

若标注TTL(RGB)→表示旧式并行接口

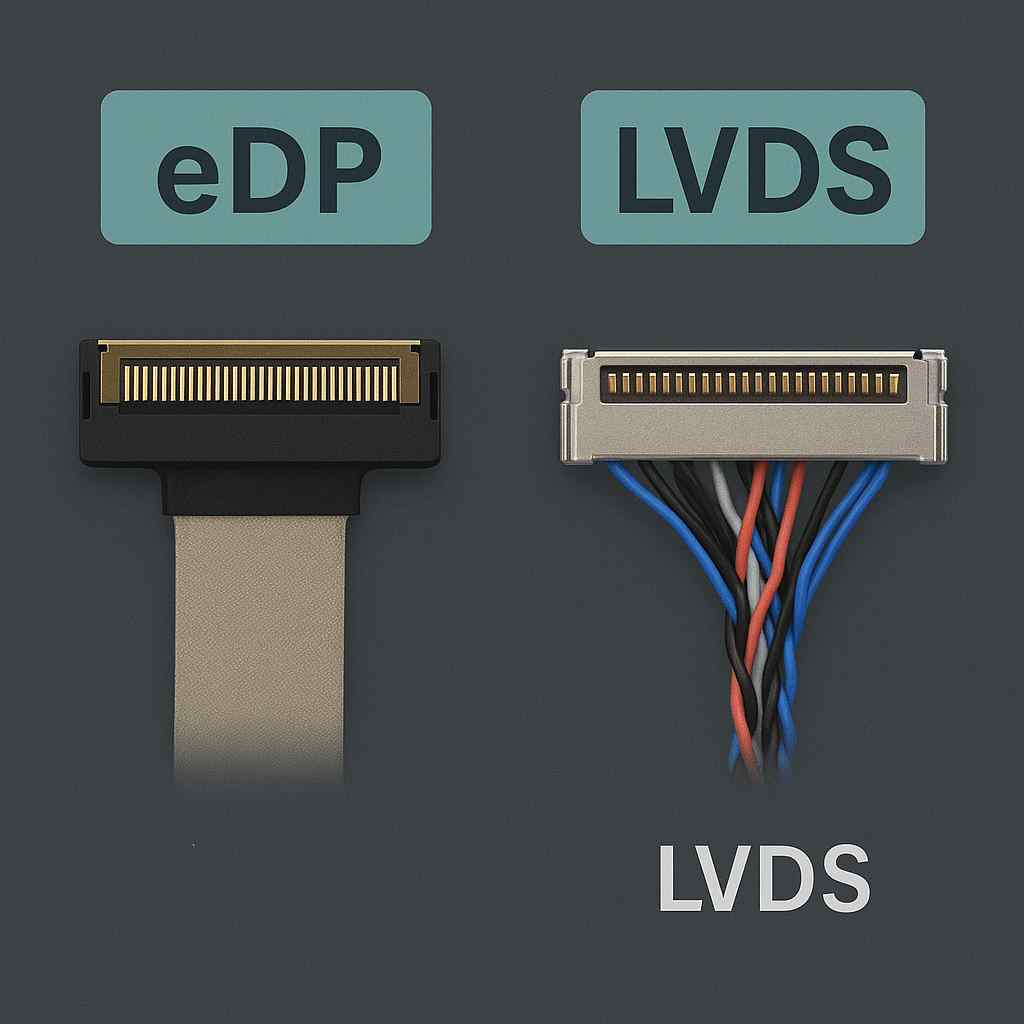

2.查看排线接口定义

判断特征	LVDS接口	eDP接口
是否有时钟线	有独立 Clock+ / Clock–	无独立时钟线
引脚数量	20 / 30 / 40 Pin	30 / 40 Pin
数据线名称	RxIN0±, RxIN1±, RxIN2±, Clock±	AUX+, AUX–, Lane0±, Lane1±
电源针脚	通常为+3.3V / +5V	通常为+3.3V / +12V（部分）
屏线宽度	较宽	较细
接口插槽形状	多为上插或侧插	部分为下插结构

简单判断：有Clock信号线的，是LVDS；有AUX/Lane字样的，是eDP。

3.观察主板接口标识

在主控板或驱动板上，常有接口标记：

“LVDSOUT”→LVDS接口输出

“eDPOUT”→eDP输出

若板上标有DP_TX/AUX_CH，则为eDP通道。

4.通过示波器或万用表检测

测试方法判断依据示波器LVDS波形为固定时钟+数据信号；eDP波形无独立时钟，包络更密集电压测试LVDS差分信号约±0.35V；eDP信号为1.8V/3.3V逻辑电平

七、LVDS与eDP能否混用？

答案是：不能混用。

原因如下：

层级	差异点	说明
信号协议	LVDS与eDP编码不同	LVDS是串行模拟信号，eDP是数字封包协议
驱动逻辑	LVDS驱动IC与eDP驱动IC完全不同	eDP驱动需DP控制器支持
电压等级	LVDS ±0.35V；eDP 1.8/3.3V	直接连接会损坏电路
时钟结构	LVDS有独立时钟；eDP无时钟通道	无法同步图像信号
连接器定义	针脚定义不同	即使针数相同也不能通用

如果主板是LVDS输出，而液晶屏是eDP输入（或反之），必须使用：专用协议转换板，如LVDS-to-eDP或eDP-to-LVDS转换模块。

常见转换芯片有：

AnalogixANX1122/ANX9833（LVDS↔eDP）

TISN75LVDS83B（LVDSSerDes）

八、在工业应用中的接口演进趋势

时间阶段	主流接口	应用
2000–2010	TTL / LVDS	工控、医疗、老款笔电
2010–2018	LVDS → eDP过渡期	工业/车载混用
2018–至今	eDP主流化	新一代工控机、嵌入式主板
未来趋势	eDP + Type-C DisplayPort Alt Mode	一线集成数据+供电

LVDS已进入“成熟稳定”阶段，仍广泛存在于传统工业设备中；eDP则代表“未来方向”，在高分辨率、低功耗、轻量化系统中迅速普及。

九、选型建议

若是旧型PLC或工业主板（LVDS输出）→建议继续选LVDS液晶屏，兼容性最佳。

若是新一代x86/ARM主板（Intel8代以后或RK3588系列）→推荐使用eDP液晶屏，带宽高、色彩更优。

若必须混合使用→必须加入“LVDS↔eDP转换板”，并重新匹配背光电源。

若需户外高亮防水工控屏→LVDS接口仍占主流，因抗干扰性强。

对比维度	LVDS	eDP
信号类型	模拟差分信号	数字封包信号
是否可混插	否	否
带宽性能	一般（≤1080p）	高（4K/8K）
功耗表现	稍高	更低
抗干扰能力	强	中等
主流应用	工控、医疗、老设备	新主板、车载、平板
未来趋势	逐步被替代	成为主流

LVDS注重可靠与稳定，是“工业老将”；eDP注重高带宽与节能，是“新一代主流”；它们不是同一语言，不能混用。
