散料输送系统控制系统触摸屏控制设计

2018-06-28 13:55:07

一、触摸屏
        (一）触摸屏技术
       触摸屏是一种附加在显示器表面的透明介质，作为一种特殊的计算机外设，它是目前最简单、方便、直观的一种人机交互方式。利用这种技术使用者只要用手指轻轻地触摸显示屏上的图符或文字就能实现对计算机操作，大大简化了计算机的输入模式，降低了人机沟通的障碍，让使用者不需具备计算机专业知识，也不必事先接受培训，即可用最直接的方式与机器设备进行互动，使得人人皆可利用接触控制方式来进行输入[11]。使用触摸屏除了可加速输入的速度与效率外，并能吸引更多不具备计算机技能者进行资料交流，提高信息交换的程度，增加有效利用的机会，所以，触摸屏输入方式将会是未来各项信息产品的主流技术之一。
       触摸屏的基本原理是用手指或其它物体触摸安装在显示器前端的触摸屏时，所触摸的位置被触摸屏控制器检测，并通过接口送到CPU，从而确定输入的信息。触摸屏由触摸检测部件和触摸屏控制器组成。触摸检测部件安装在显示器屏幕前面，用于检测用户触摸位置，接受后送触摸屏控制器;触摸屏控制器用于从触摸点检测装置接收触摸信息，并将它转换成触点坐标送给CPU，同时接收CPU发来的命令并加以执行。
       （二）触摸屏的分类和应用
       触摸屏的本质是传感技术。一般根据传感器的类型，将触摸屏大致可分为四类:红外线式、电阻式、表面声波式和电容式。红外线式触摸屏表面为纯玻璃不影响透光度，不受电流、电压和静电干扰，适宜某些恶劣的环境条件，一般应用在ATM、办公设备、医疗器材的使用上。电阻式触摸屏不怕尘埃、水及污垢影响，能在恶劣环境下工作，一般应用在中小尺寸的可携式手持装置的使用上。表面声波式触摸屏不受温度、湿度等环境因素影响，分辨率极高，能保持清晰透亮的图像质量，一般应用在公共信息查询站或自动售票机的使用上。电容式触摸屏能很好地感应轻微及快速的触摸、防刮擦、防静电，适合恶劣环境下使用，一般应用在电子触摸公告板信息收集设备或工业设备使用上。每种类型的触摸屏都有其优缺点，其中电阻式触摸屏最适合工业应用[9]。
       触摸屏在应用上大致可分为个人数字装置与公共领域装置两个方面使用。由于触摸屏具有坚固耐用、反应速度快、节省空间、操作灵活、使用方便等许多优点，所以其应用范围十分广泛，主要是多媒体公共信息的查询，如电信局、税务局、银行、电力等部门的业务查询，机场、车站、宾馆、旅游景点等的信息查询及商场、超市导购等;其次还应用于领导办公、工业控制、军事指挥、电子游戏、多媒体教学等。另外，使用手写输入技术的PC、AV等产品，其人机对话的主要媒介就是触摸屏[9]。此外，触摸屏正在走入家庭，如触摸屏电话机、智能电脑电话等，应用前景极为广泛。
       二、MT500触摸屏简介
      （一） MT500触摸屏功能和特点
       MT500系列触摸屏使专门面向PLC应用的，它不同于一些简单地仪表式或其他的一些简单控制PLC的设备，其功能非常强大，使用非常方便，非常适合现代工业越来越庞大的工作量及功能的需求，日益成为现代工业必不可少的设备之一。将MT500与一般触摸屏进行一个简单比较：
      1一般的人机界面主要由以下几个功能来构成：
    指示灯（PLC I/O显示、内部节点显示、多段指示灯等）
    开关（位状态型开关、多段开关、切换窗口开关等）
    各种动态图表（棒图、仪表、移动元件、趋势图等）
    数据显示（数值显示、文字显示等）
       2 MT500人机界面的特有功能：
       MT500系列人机界面处理拥有上面的一般的人机界面所拥有的功能外，还提供了许多如下特有的功能：
   可以同时开启6个弹出窗口；
   可以有和windows系列一样的任务栏和快选窗口，工作按钮；
   利用工作按钮可以呼叫快选窗口，可在快选窗口放置要经常显示的元件或直接切换窗口的开关。
MT500系列触摸屏人机界面的特点还有：功能强大的32位RISC 133MHz CPU,支持256色真彩显示与敏捷的反应速度；可与几乎所有的PLC兼容；工业级人机界面，防护等级IP65；独特的多视窗操作功能，大大增加可显示信息量；创新的在线模拟功能，大大节省工程时间；功能强大的中文编辑软件，能够轻松完成复杂的人机界面设计；具有手写留言板功能，具有实现三级用户口令保护的功能；具有标准内置的RTC和配方功能,支持一机多屏和一屏多机的系统连接；双通讯口和独立的打印接口（MT506产品不支持打印接口）[11]。
根据监控性能的实际需求，本设计选用MT500系列的触摸屏。
       三、 EB500组态编程软件
       EB500触摸屏组态编程软件是用于MT500系列触摸屏上位监控系统的专用组态软件，运行于Windows操作平台下，将控制系统现场环境中的各种控制对象，抽象为几类基本图形元素和部件，通过组态建立它们之间的控制关系，形成简洁、直观的控制流程图、趋势曲线以及人机交互界面，为控制人员提供了一种简单的制作现场控制过程和控制界面的方法。
       四、触摸屏画面的设计

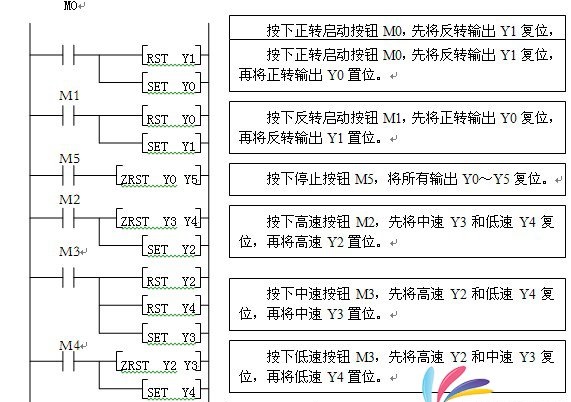

       （一）、散料输送机触摸屏画面的设计流程
       启动EB500软件后，首先应创建一个新的工程文件。因为EB500软件将对于一台触摸屏控制制作的所有画面文件集中在一个工程文件中，这个单独的工程文件包含了将要下载到触摸屏中的全部画面数据。创建新的工程文件时，需要对文件进行一些必要的设置，具体包括:
       1 工程文件名称和文件说明。
       2 选择触摸屏的型号。
       3 选择PLC的型号。
