12.1寸LCD液晶屏在工业自动化设备中一直是比较常见的尺寸，从PLC控制柜、包装机械、注塑机、数控设备，到检测设备、生产线HMI和AGV控制终端，都能看到这一规格。它的优势是显示区域比10.4寸更充足，同时又不像15.6寸那样占用太大的操作面板空间。

但现在市场上的12.1寸工业屏已经形成了几条完全不同的产品路线：800×600、1024×768和1280×800都很常见，而且外形尺寸、接口针数甚至屏幕比例都可能不同。因此，自动化设备选12.1寸LCD，首先不应该问“哪个品牌好”，而应该先确定：这是维修旧设备，还是开发新设备？

老自动化设备维修：

优先保持800×600或1024×768，运行十年以上的自动化设备中，大量12.1寸HMI仍然采用4:3比例。

常见分辨率主要是：800×600（SVGA）1024×768（XGA）这类设备的PLC、嵌入式主板或者工控主板，往往已经按照固定LCD Timing开发完成。如果原来使用800×600，为了“画面更清晰”直接换成1280×800，通常不是一个理想的维修思路。因为分辨率改变以后，不只是LCD发生变化，可能还涉及：主板屏参、LVDS Timing、HMI界面比例、机械窗口和触摸屏尺寸。

所以老设备维修优先追求的是：接口不改、分辨率不改、结构尽量不改。而不是盲目升级。

新自动化设备：

1280×800越来越实用，如果是重新开发的新设备，12.1寸1280×800会更值得考虑。

16:10的宽屏可以同时放下更多内容，例如：设备运行状态、实时曲线、产量、压力、温度、报警信息以及操作按钮。

相比800×600，在复杂自动化HMI上能够明显减少页面切换，目前友达G121EAN01.0、京瓷TCG121WXLBABNN-AN20等12.1寸宽屏产品都采用1280×800和LVDS接口，也说明这一规格已经成为工业HMI的重要方向。

自动化设备亮度不是越高越好

很多工业屏会强调500nit、1000nit甚至1500nit，但自动化设备大部分实际安装在室内厂房，如果没有阳光直接照射：400～600nit通常已经比较实用。

尤其前面再增加PCAP触摸屏和钢化玻璃以后，500nit左右可以保留比较好的可视效果。如果设备安装在厂房门口、顶部采光强的位置或者户外设备中，才需要进一步考虑800～1000nit，盲目使用超高亮屏会增加背光功耗和整机内部热量，对于本身已经有PLC、电源、伺服驱动模块的控制柜未必是好事。

自动化设备更应该关注宽温和长期运行

工业自动化设备经常连续运行8小时、16小时甚至24小时。

因此，相比峰值亮度，我更建议重点确认：工作温度范围LED背光寿命是否集成LED Driver连接器可靠性长期供货和Revision变化，例如天马P1210SVF1MB00工作温度达到-30～80℃；友达G121EAN01.0公开规格达到-30～85℃。对于高温厂房、无空调控制柜或者冬季低温环境，这类温度余量比单纯多几百nit亮度更有实际价值。

天马P1210SVF1MB00

传统800×600设备很实用，如果自动化设备仍然采用传统4:3界面，可以重点考虑 P1210SVF1MB00。

天马官方规格为：12.1寸800×600500nit1000:1SFT广视角LVDS-30～80℃279×209×9mm内置LED Driver并明确定位于Industrial市场，它特别适合：老款自动化设备、PLC HMI、注塑机、包装设备、数控机床以及传统控制终端。

279×209mm也是传统12.1寸SVGA工业屏中很常见的一套机械尺寸，所以对于老设备替换具有较好的参考价值，需要说明的是，即使机械尺寸接近，替代原屏前仍然要对照LVDS Pin定义和供电。

京东方PV121X0M-N10

1024×768传统工业HMI，如果设备需要4:3比例，但希望显示内容比800×600更丰富，可以考虑 PV121X0M-N10。

京东方官方资料显示，该型号采用：12.1寸1024×768450nit1000:185/85/85/85°广视角LVDS-20～70℃外形约260.5×204mm，并明确用于Industrial Devices / HMI。

1024×768非常适合自动化设备，因为既保持传统4:3界面，又比800×600多出明显的有效显示空间。

适合：检测设备、工业电脑、机器控制、实验仪器以及自动化操作台。

群创G121XCE-L01

600nit XGA广视角方案，如果设备同样需要1024×768，但厂房光线更强，可以重点关注 G121XCE-L01。

目前公开规格为：12.1寸1024×768600nit1000:1AAS广视角89/89/89/89°20pin单通道6/8bit LVDS3.3VWLED＋LED Driver背光寿命为50,000小时级，600nit对于大部分明亮工业车间已经比较充足。

它比较适合：自动化产线、设备监控、机器视觉控制台和光线较强的厂房HMI。

需要注意的是，它采用20pin LVDS。不能因为另一块12.1寸屏也是LVDS，就直接沿用原来的屏线。

友达G121EAN01.0

新一代1280×800自动化HMI，如果是新开发设备，我比较推荐把 G121EAN01.0 列入优先评估范围。

其公开规格为：12.1寸1280×800500nit1000:189/89/89/89°广视角单通道6/8bit LVDS30pin3.3V-30～85℃内置LED Driver外形约278×184×9.29mm。

相比传统800×600，它最大的优势是16:10宽屏。

新一代自动化控制界面可以同时显示：生产数据＋实时曲线＋设备状态＋报警信息＋控制按钮而不需要频繁切换页面，同时500nit和-30～85℃的组合，也比较适合工业设备长期运行。

适合新型自动化设备、AGV控制、智能工厂终端和复杂工业HMI。

京瓷TCG121WXLBABNN-AN20

500nit宽屏工业方案，如果希望采用1280×800，并比较看重工业显示平台的成熟度，可以考虑 TCG121WXLBABNN-AN20，京瓷官方资料给出的参数为：12.1寸1280×800500nit750:1AWV广视角LVDS-20～70℃内置LED Driver277.7×182.5×9.8mm而且官方还给出了配套20pin LVDS Cable信息。

这类产品比较适合：工业HMI、医疗设备、检测设备以及需要长期使用的自动化设备。

如果现场需要更高亮度，京瓷同系列还提供1000nit、-30～80℃版本，可以根据实际环境再升级，而没有必要普通室内设备一开始就选择超高亮。

几款常用12.1寸工业屏怎么选？

型号	分辨率	亮度	主要特点	更适合
P1210SVF1MB00	800×600	500nit	-30～80℃、传统4:3	老设备、传统HMI
PV121X0M-N10	1024×768	450nit	广视角、XGA	常规自动化设备
G121XCE-L01	1024×768	600nit	AAS全视角	明亮厂房、工业控制
G121EAN01.0	1280×800	500nit	-30～85℃、16:10	新一代自动化HMI
TCG121WXLBABNN-AN20	1280×800	500nit	AWV、工业平台	工业/医疗HMI

如果按项目类型来选，会更加简单：

老设备800×600维修：P1210SVF1MB00

传统1024×768工控设备：PV121X0M-N10 / G121XCE-L01

新开发宽屏HMI：G121EAN01.0 / TCG121WXLBABNN-AN20

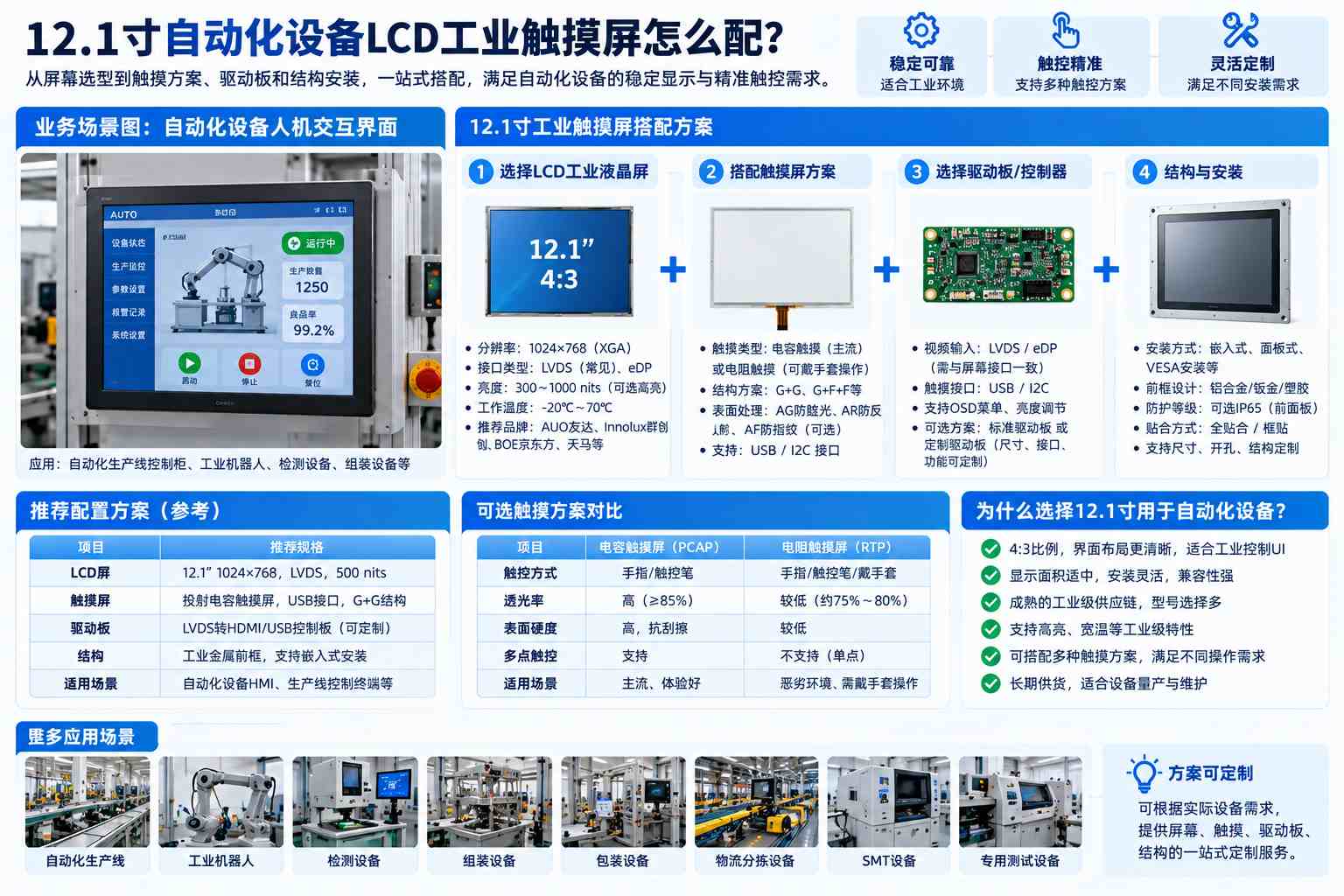

触摸屏怎么配？

自动化设备上的12.1寸LCD通常会搭配触摸屏，如果设备界面正在重新开发，并且需要滑动、多点操作，可以采用：工业PCAP＋USB触控＋3～4mm钢化盖板。

如果操作人员长期戴厚工作手套，或者设备需要使用普通触控笔进行精确点击，电阻触摸仍然有自己的价值，

所以工业自动化项目不能简单用：电容屏一定比电阻屏好来判断，更重要的是看现场操作方式。

如果采用PCAP，还需要在最终整机环境下测试电机、伺服和变频器运行时是否存在跳点和误触。

LVDS屏线不能按照“12.1寸”购买

12.1寸工业屏中，即使全部采用LVDS，针数仍然可能不同。例如：G121XCE-L01为20pin LVDS；G121EAN01.0则为30pin LVDS，所以采购屏线一定要按照：主板接口定义＋LCD完整型号来制作。

还要核对：3.3V/5V供电、6bit/8bit、VESA/JEIDA Mapping以及Pin Definition。不能简单购买所谓“12.1寸通用LVDS线”。

自动化设备最容易被忽略的是EMI

自动化设备旁边通常有：伺服电机、变频器、电磁阀、大功率电源和继电器，这些部件可能造成LCD闪屏、花屏以及PCAP触摸跳点，因此样机阶段不要只把LCD和工控主板单独放在桌面测试。

应该装进最终设备，让伺服、电机和其他负载全部工作，再观察：LVDS画面稳定性、USB触摸、PWM调光以及反复启停。

LVDS屏线也应避免与动力电缆长距离平行走线，并做好屏蔽和固定。

比较均衡的12.1寸自动化显示方案

如果现在开发一台新的自动化设备，我会比较倾向：12.1寸1280×800＋400～600nit＋广视角＋LVDS＋工业PCAP＋USB触控＋AG钢化盖板＋工业主板如果现场环境复杂，再提高宽温等级，而对于十年前的老设备维修，则不要硬套这一套新方案。应该保留原来的800×600或者1024×768平台，尽可能降低主板、触摸和结构改造成本。

12.1寸工业LCD之所以长期用于自动化设备，并不是因为某一个型号特别通用，而是这个尺寸能够覆盖从传统4:3 HMI到现代16:10控制界面的多种需求，800×600适合老设备和简单PLC界面；1024×768适合传统工业控制；1280×800则更适合新一代智能自动化设备。

型号方面，传统SVGA可以重点看天马P1210SVF1MB00；XGA方案可以考虑京东方PV121X0M-N10和群创G121XCE-L01；新一代宽屏设备则可以重点评估友达G121EAN01.0和京瓷TCG121WXLBABNN-AN20。真正定型时，再按照分辨率→机械尺寸→LVDS针数和定义→供电→亮度和宽温→触摸→EMI测试→供货周期逐项确认。这样选出的12.1寸工业液晶屏，才是真正适合自动化设备长期运行的解决方案，而不是单纯“尺寸能装进去、通电能点亮”。
