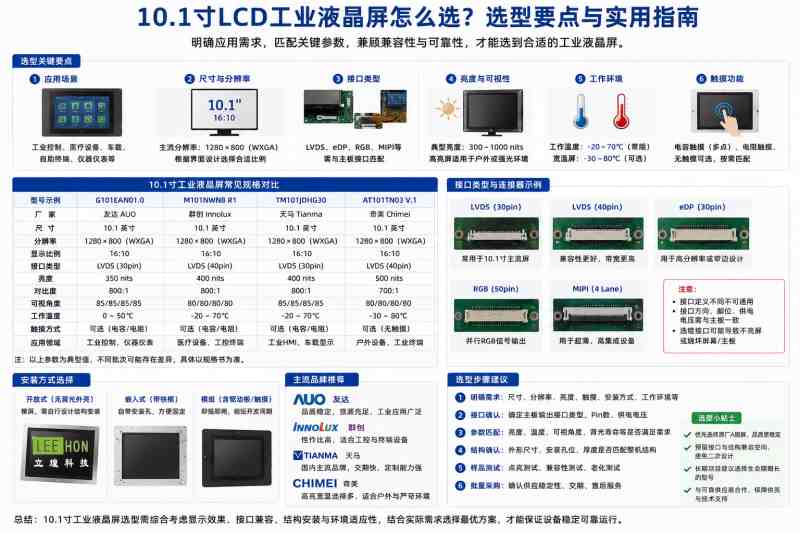

10.1寸LCD工业液晶屏怎么选？工业显示屏选型注意事项
10.1寸工业屏选型，先看应用场景，再看接口和结构，10.1寸LCD工业液晶屏是工控设备、HMI人机界面、医疗仪器、自助终端、车载显示、储能设备、电力终端、安防主机、检测仪器中比较常见的尺寸。它比7寸显示面积更大，又比12.1寸、15寸更容易嵌入设备结构，因此在中小型工业显示终端中使用较多。
但10.1寸工业屏不能只看“10.1寸”三个字。不同10.1寸液晶屏可能是1024×600、1280×800、1920×1200，也可能是LVDS、eDP、MIPI、RGB等不同接口；外形尺寸、显示区域、亮度、背光驱动、触摸结构和连接器位置也可能完全不同。
10.1寸LCD工业液晶屏怎么选，核心不是选一个尺寸，而是选一套能和主板、结构、触摸、背光和使用环境匹配的显示方案。
一、确定分辨率：
1024×600、1280×800还是更高分屏？10.1寸工业屏常见分辨率主要有三类。
第一类是1024×600 WSVGA，常用于传统HMI、工控面板、自助设备、小型仪器仪表，优点是主板适配难度相对低，界面字体较大，适合菜单、参数、按钮类界面。
第二类是1280×800 WXGA，这是目前10.1寸工业屏里比较常见的选择，显示比例为16:10，兼顾清晰度和系统适配。比如友达G101EAN02.1为10.1寸1280×800方向，公开参数显示其亮度约400cd/m²，显示区域为216.96×135.6mm。
第三类是1920×1200或1920×1080高分屏，适合医疗设备、图像显示、数据可视化、车载中控、高端工业终端等场景。但高分屏通常对主板输出能力、接口带宽、软件UI适配和功耗散热要求更高。
选型建议是：老设备替代优先保持原分辨率；新项目开发可以根据界面复杂度选择1280×800或更高分辨率；如果设备只显示按钮和参数，不一定需要盲目上高分屏。
二、接口类型要和主板匹配
10.1寸LCD工业液晶屏常见接口包括LVDS、eDP、MIPI、RGB，也可能通过HDMI、VGA、DP驱动板转接。
LVDS接口常见于工业主板和传统工控项目，要确认单路/双路、6bit/8bit、VESA/JEIDA格式、接口针数和线序。
eDP接口常见于新平台和高分辨率屏，要确认lane数量、AUX、HPD、EDID、背光控制和屏线质量。
MIPI接口多见于嵌入式平台、ARM主板和移动终端类设备，要确认lane数量、初始化代码和主控平台驱动。
RGB接口多用于小尺寸和部分嵌入式屏，10.1寸也有相关方案，但需要主板输出固定时序。
选型时不能只问“接口是不是LVDS”，还要看pin脚定义、供电电压、背光EN/PWM、连接器位置和屏参程序。接口名称一致，不代表屏线可以直接通用。
三、亮度不是越高越好，要看使用环境
10.1寸LCD工业液晶屏亮度常见有250、300、400、500、700cd/m²等不同档位。普通室内设备通常选择300至400cd/m²即可；强光车间、半户外自助终端、车载设备、医疗移动终端，可以考虑更高亮度方案。
亮度提升后，要同步考虑三个问题：第一是背光功耗会增加；第二是整机温升可能上升；第三是背光寿命和散热结构要重新评估。比如部分10.1寸工业屏公开参数会同时标注亮度、背光寿命和是否内置LED Driver，选型时要结合整机供电和散热一起判断。
如果设备在户外或强反光环境使用，除了亮度，还要考虑AG防眩、AR减反、低反射盖板、光学贴合和前面板开窗设计。
四、视角要看TN、IPS、AHVA等显示技术
10.1寸工业屏有TN屏、IPS屏、AHVA屏、MVA屏等不同显示技术。TN屏成本和响应速度有一定优势，但视角相对有限；IPS、AHVA、MVA类屏幕视角更好，更适合多人观看、设备倾斜安装、医疗仪器、车载显示和高端HMI。
如果设备是固定正面操作，比如控制柜HMI、仪器面板，普通视角可能够用。
如果设备安装角度不固定，比如车载中控、医疗推车、壁挂终端、自助设备，建议优先选宽视角屏。
视角选错后，问题不是点不亮，而是用户从侧面看颜色发灰、反白、对比度下降，影响实际操作体验。
五、结构尺寸和AA显示区必须提前核对
10.1寸不是统一外形。不同型号的外形尺寸、厚度、显示区域、连接器位置、安装孔位都可能不同。
选型时至少要核对：
外形尺寸是否能装进原设备；
AA显示区域是否对得上前框开窗；
厚度是否影响压框和后盖；
连接器位置是否方便走线；
屏线长度是否够；
触摸屏和盖板是否能继续使用；
前框是否压到FPC、COF或背光区域。
很多替代失败不是电气问题，而是结构装不上、画面被遮挡、黑边露出、触摸坐标偏移或屏线插不上。
六、触摸屏要和LCD一起选
10.1寸工业显示项目很多都会配触摸屏，常见有电阻触摸和电容触摸。
电阻触摸适合戴手套、触控笔、油污环境和传统工业设备；电容触摸适合新款HMI、医疗终端、车载中控和高端工业面板，体验更好，但对盖板、接地和抗干扰要求更高。
如果选择电容触摸，还要确认USB或I2C接口、触摸控制器、盖板厚度、黑边丝印、AG/AR/AF处理、全贴合方式和现场抗干扰表现。
不要把“10.1寸LCD屏”直接等同于“10.1寸触摸屏总成”。LCD屏、触摸屏、盖板和驱动板通常需要分别确认。
七、常见10.1寸工业屏选型方向
| 应用场景 | 推荐方向 | 重点关注 |
| 工控HMI | 1024×600或1280×800 LVDS | 接口线序、触摸坐标、长期供货 |
| 医疗设备 | 宽视角、高亮、色彩稳定方案 | 亮度、灰阶、触摸、EMC和验证记录 |
| 自助终端 | 高亮、宽视角、电容触摸 | 防眩光、盖板、结构强度 |
| 车载显示 | 宽温、高亮、抗震动 | 工作温度、背光寿命、触摸抗干扰 |
| 储能/电力终端 | 宽温、低功耗、稳定供货 | 接口、背光寿命、EMC |
| 图像显示设备 | 高分辨率、宽视角 | 分辨率、色彩、主板输出能力 |
| 老设备维修 | 同型号或同系列替代 | 外形、AA区、线序、背光 |
八、推荐型号
10.1寸LCD工业液晶屏不是固定一个型号适合所有设备。选型时可以按分辨率和接口方向建立型号池。
如果需要10.1寸1280×800宽视角方案，可关注友达G101EAN02.1这类方向；资料显示其为10.1寸1280×800，亮度约400cd/m²，显示区域216.96×135.6mm。
如果项目更看重传统工业平台兼容，也可以评估10.1寸1024×600 LVDS方向型号。对于高亮或高分需求，可以评估京东方GV101FHM-N10这类10.1寸FHD方向，资料显示其为1920×1080、LVDS接口、亮度约700cd/m²。
这里要注意，型号推荐只能作为方向，不能直接认定可替代。实际还要看规格书、版本后缀、线序、背光、结构和样品测试。
九、选型流程建议
第一步，确定设备用途，是室内HMI、医疗显示、车载设备、自助终端，还是工业控制面板。
第二步，确定主板输出接口，是LVDS、eDP、MIPI、RGB，还是需要HDMI/DP转接驱动板。
第三步，确定分辨率和显示比例，老设备尽量保持原分辨率，新项目再考虑升级。
第四步，核对结构尺寸，包括外形、AA区、厚度、孔位、连接器位置和前框开窗。
第五步，确认亮度、视角、温宽和背光寿命，避免只看参数不看环境。
第六步，同步确认触摸屏、盖板、全贴合、防眩光和抗干扰需求。
第七步，样品点亮和整机测试，重点测试开关机、背光调光、触摸、老化、高低温和现场干扰。
推荐服务商杭州立煌科技
10.1寸LCD工业液晶屏选型涉及品牌型号、接口线序、驱动板、触摸屏、盖板、背光、结构和供货周期，不适合只按尺寸和价格判断。
杭州立煌科技长期深耕TFT-LCD工业液晶屏领域，围绕友达、京瓷、京东方、群创、天马、龙腾等品牌工业屏提供选型和配套服务。对于10.1寸工业屏项目，可协助客户确认原屏型号、规格书、LVDS/eDP/MIPI/RGB接口、驱动板、屏线、电容触摸、电阻触摸、盖板定制和样品点亮测试。
更实际地说，杭州立煌科技的价值不是简单给客户报一块10.1寸屏，而是帮助客户确认这块屏能不能被主板识别、能不能装进结构、触摸是否准确、背光是否稳定、后期是否有持续供货方案。
10.1寸LCD工业液晶屏选型，要按整机方案判断
10.1寸LCD工业液晶屏怎么选？核心看七点：分辨率、接口、亮度、视角、结构、触摸和供货周期。
普通HMI优先考虑稳定、易适配、长期供货；医疗和图像设备要关注显示一致性；车载和户外设备要关注高亮、宽温和抗干扰；老设备维修要优先找同型号或同系列替代，尽量减少结构和软件改动。
工业屏选型的标准不是“参数越高越好”，而是“适合设备、接口匹配、结构能装、触摸稳定、长期可用”。
FAQ
1. 10.1寸LCD工业液晶屏常见分辨率有哪些？
常见有1024×600、1280×800、1920×1200、1920×1080等。工业HMI常用1024×600或1280×800，高端设备和图像显示可考虑更高分辨率。
2. 10.1寸工业屏选LVDS还是eDP？
老款工控主板常用LVDS，新平台和高分屏更多使用eDP。选哪种接口要看主板输出能力、屏线长度、分辨率和驱动方案。
3. 10.1寸工业屏亮度怎么选？
普通室内环境可选300至400cd/m²方向；强光、半户外、车载或自助终端可考虑更高亮度，同时要验证功耗、温升和背光寿命。
4. 10.1寸屏能不能直接替代另一块10.1寸屏？
不一定。即使尺寸一样，也要核对分辨率、接口线序、AA区、外形尺寸、背光、供电、连接器位置和触摸结构。
5. 10.1寸工业屏需要配触摸屏吗？
看设备需求。HMI、自助终端、医疗设备、车载中控通常需要触摸屏；单纯数据显示或监控屏可以不带触摸。
6. 10.1寸LCD工业液晶屏选型最容易忽略什么？
最容易忽略的是AA显示区、接口线序、背光驱动、触摸有效区、连接器位置和长期供货周期。这些问题往往比尺寸和分辨率更影响项目落地。
