同为7寸WVGA，不代表屏线能直接通用，TM070RBH10-41是天马一款常见7寸TFT-LCD液晶模组，规格资料显示其尺寸为7.0英寸，分辨率为800(RGB)×480，LCM外形尺寸为164.9×100×6.8mm，AA显示区域为154.08×85.92mm，并带触摸屏结构。其主显示接口为RGB 24 bits with TCON，CN1匹配连接器为HIROSE FH12A-50S-0.5H，CN2为触摸屏连接器。

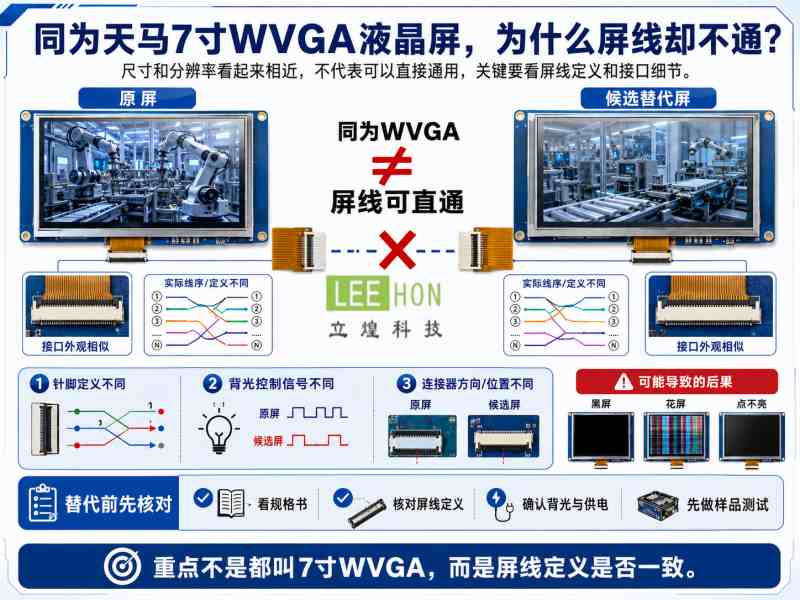

但在实际替代中，很多客户会遇到一个问题：新屏同样是7寸、同样是WVGA 800×480、同样是RGB接口、甚至同样是50pin FPC，为什么原屏线还是不能直接用？

原因很简单：WVGA只代表分辨率，不能代表接口线序、电源脚位、RGB数据位宽、背光结构和触摸接口完全一致。TM070RBH10-41替代选型，不能只看“7寸800×480”，更要看Pin脚定义、时序、电压、背光和触摸结构是否一致。

TM070RBH10-41核心参数

做替代前，建议先把TM070RBH10-41的关键参数整理出来：

项目	TM070RBH10-41参考参数
品牌	天马 / Tianma
尺寸	7.0英寸
分辨率	800(RGB)×480，WVGA
显示区域	154.08×85.92mm
外形尺寸	164.9×100×6.8mm
显示接口	RGB 24 bits with TCON
主接口连接器	HIROSE FH12A-50S-0.5H
触摸接口	4线电阻触摸，CN2连接
背光	24颗LED，3串8并结构
工作温度	-20℃至70℃
存储温度	-30℃至80℃

这些参数中，最容易被忽略的是RGB 24bit、50pin线序、VCC/AVDD/VGH/VGL电压、DCLK采样边沿、MODE模式脚、DITHB脚、VLED背光脚和触摸屏CN2接口。

为什么同为WVGA，屏线仍可能不通？

1. WVGA只代表分辨率，不代表接口定义

WVGA通常指800×480分辨率。两块屏同为WVGA，只能说明像素数量相同，并不能说明FPC线序一致。

例如，A屏的1、2脚可能是VLED+，3、4脚是VLED-；B屏可能也是50pin，但前几脚定义、背光脚、电源脚、复位脚或RGB数据脚排序不同。直接插原线，轻则白屏、花屏、背光不亮，严重时可能损坏屏幕或主板。

TM070RBH10-41规格中，CN1第1、2脚为VLED+，第3、4脚为VLED-，第7脚为VCC，第37脚为DCLK，第41、42、43脚分别涉及VGH、VGL、AVDD电源。 这类线序必须逐脚核对，不能凭“50pin”判断通用。

2. RGB 18bit和24bit不同

7寸RGB屏常见18bit RGB和24bit RGB。18bit一般是R/G/B每路6bit，24bit一般是R/G/B每路8bit。

TM070RBH10-41的规格中，RGB数据脚包含B0-B7、G0-G7、R0-R7，属于完整24bit RGB数据输入结构，同时DITHB脚用于6bit/8bit相关设置。

如果原主板只输出18bit RGB，而替代屏需要24bit RGB，低位脚处理不当可能导致颜色异常。反过来，如果原屏按24bit接线，新屏只支持18bit，也可能出现灰阶下降、偏色或画面不正常。

3. DE/SYNC模式不同会导致白屏或画面异常

RGB接口屏不像HDMI屏那样自动识别，它依赖主板输出固定时序。TM070RBH10-41的MODE脚用于DE/SYNC模式选择，规格中标注H为DE模式，L为SYNC模式；DE、VSYNC、HSYNC也有明确的高低电平和使用说明。

如果替代屏的时序要求不同，或者主板输出模式与屏幕MODE设置不一致，就可能出现白屏、画面偏移、闪屏、画面抖动或无法显示。

4. DCLK采样边沿可能不同

TM070RBH10-41规格中，DCLK为输入数据时钟，并注明在下降沿锁存数据。

如果替代屏要求上升沿采样，而原主板按下降沿输出，或者主板无法调整时钟极性，可能出现颜色错位、边缘抖动、花屏或显示不稳定。很多替代项目看似“线序都接上了”，但画面仍异常，原因就可能在DCLK采样边沿和时序参数上。

5. 供电不只是一个3.3V

很多客户认为小尺寸RGB屏只要3.3V供电即可，但TM070RBH10-41并不是只有VCC一个电源。规格中推荐工作条件包括VCC 3.3V、AVDD 10.4V、VGH 16.0V、VGL -7.0V等电压。

不同7寸RGB屏，有些电压由屏模组内部产生，有些需要主板通过FPC提供。若替代屏电源架构不同，原主板可能无法直接驱动。即使分辨率一样，也不能简单互换屏线。

6. 背光结构不同，屏亮不等于背光能亮

TM070RBH10-41背光为24颗LED，3串8并结构，规格中背光典型电流为160mA，最大200mA，典型正向电压约9.6V，且背光寿命参数按亮度衰减到初始值50%估算。

如果替代屏背光串并结构、工作电压或电流不同，原主板背光输出可能不匹配。结果可能是LCD有图像但背光不亮，或者短时间能亮但温升高、亮度不稳、寿命下降。

7. 触摸屏接口也可能不同

TM070RBH10-41带4线电阻触摸屏，CN2接口包括XL、YD、XR、YU四个触摸通道。

替代屏如果不带触摸、带电容触摸、触摸排线位置不同，或者电阻触摸阻值范围不同，原触摸控制板不一定能直接使用。对于HMI、医疗小设备、车载终端、仪器仪表等场景，触摸坐标和显示区域必须一起验证。

TM070RBH10-41替代型号怎么选？

TM070RBH10-41替代选型建议按以下优先级进行：

优先级	替代方向	说明
第一优先	TM070RBH10-41同型号	改动小，风险相对低
第二优先	TM070RBH10同系列版本	需核对后缀、触摸、线序、结构
第三优先	7寸800×480 RGB 50pin相近屏	可评估，但必须重新核对Pin脚
第四优先	AT070TN92、AT070TN94等相近7寸WVGA RGB屏	外形和AA区接近，但线序、背光、触摸需验证
第五优先	重新做驱动板或转接板方案	适合原屏停产、结构允许改动的项目

例如AT070TN94也是7寸800×480方向，公开资料显示其AA区为154.08×85.92mm，模组尺寸为164.9×100.0×5.7mm。 TM070RDH13-40同样属于天马7寸WVGA RGB接口方向，模块尺寸为164.9×100×5.7mm。

但这些型号只能作为“可评估方向”，不能直接认定为TM070RBH10-41的无改动替代。原因是TM070RBH10-41厚度、触摸结构、电源脚位、DITHB脚、MODE脚、背光参数和FPC定义都需要重新确认。

替代时必须核对的关键项目

1. 先核对FPC 50pin线序

不能只看50pin，要逐脚核对：

VLED+、VLED-；

VCC、GND；

DE、HSYNC、VSYNC；

DCLK；

R0-R7、G0-G7、B0-B7；

LR、UD；

VGH、VGL、AVDD；

RESET、DITHB、MODE。

只要其中电源脚或背光脚不一致，就不能直接插原屏线。

2. 核对RGB位宽和颜色顺序

同样是RGB接口，也要看18bit还是24bit，是否支持6/8bit设置，R/G/B数据脚顺序是否一致。位宽不一致可能导致偏色、灰阶异常或花屏。

3. 核对时序参数

重点看DCLK频率、水平周期、垂直周期、DE/HS/VS模式、同步极性和采样边沿。TM070RBH10-41规格中给出了推荐TCON输入时序，DCLK典型值为30MHz，范围为28MHz至40MHz。 替代屏必须和主板输出能力匹配。

4. 核对背光电压和电流

背光部分要单独看，不要以为LCD信号通了就代表背光可用。特别是高亮屏替代普通亮度屏时，要确认主板背光输出电流、电压、PWM调光和散热能力。

5. 核对触摸屏结构

如果原设备使用TM070RBH10-41自带4线电阻触摸，替代屏必须确认触摸接口、排线位置、触摸有效区和阻值范围。若改成电容触摸，还要确认主板是否支持USB或I2C触摸控制器。

6. 核对结构尺寸和FPC方向

即使AA区都是154.08×85.92mm，外形厚度、FPC长度、出线方向、触摸屏总厚度、前框压合位置也可能不同。TM070RBH10-41厚度为6.8mm，而部分相近7寸屏厚度可能为5.7mm级别，装配压框和触摸间隙需要重新确认。

常见错误做法

第一，只看“7寸800×480”就下单替代。

第二，只看“RGB 50pin”就沿用原屏线。

第三，不核对VGH、VGL、AVDD等电源脚。

第四，不确认DCLK采样边沿和DE/SYNC模式。

第五，把带电阻触摸屏型号替换成不带触摸裸屏。

第六，只做点亮测试，不做触摸、背光、老化和整机装配测试。

第七，看到AA区一样，就忽略厚度、FPC位置和前框压合。

RGB屏替代推荐服务商杭州立煌科技

TM070RBH10-41这类7寸RGB接口液晶屏替代，涉及原屏型号、FPC线序、RGB位宽、DE/SYNC模式、DCLK时序、背光电压电流、触摸屏和结构装配，不适合只按尺寸和价格判断。

杭州立煌科技长期深耕LCD工业液晶屏配套领域，代理友达、京瓷、京东方液晶屏。销售群创、天马、龙腾等品牌工业液晶屏，可围绕小尺寸RGB屏项目提供原型号确认、规格书核对、Pin脚对比、屏线定制、驱动板配套、电阻/电容触摸屏、盖板和样品点亮测试支持。

对于TM070RBH10-41替代项目，杭州立煌科技更实际的价值在于帮助客户判断：原屏线能不能继续用、是否需要改线、背光是否匹配、触摸是否能校准、结构是否能装、后续是否有稳定供货方案。

TM070RBH10-41替代，重点看“线序+时序+电源+背光+触摸”

TM070RBH10-41虽然是常见7寸WVGA RGB接口液晶屏，但同为7寸800×480并不代表可以直接替换。WVGA只说明分辨率一致，不能说明FPC线序、RGB位宽、供电电压、DCLK采样、DE/SYNC模式、背光结构和触摸接口一致。

实际替代时，建议优先找TM070RBH10-41同型号，其次评估同系列版本，再考虑AT070TN92、AT070TN94、TM070RDH13-40等相近7寸WVGA RGB屏。所有替代方案都必须以原厂规格书、实物标签、屏线定义和样品测试为准。

小尺寸RGB屏替代的底线是：不清楚Pin脚不通电，不确认电压不接线，不验证触摸不批量，不做整机测试不定型。

TM070RBH10-41替换FAQ问题

1. TM070RBH10-41是什么接口？

TM070RBH10-41为7寸800×480 TFT-LCD液晶模组，主显示接口为RGB 24 bits with TCON，CN1为50pin FPC连接。

2. 同为7寸WVGA屏，为什么不能直接替代？

WVGA只代表800×480分辨率，不代表FPC线序、供电、背光、时序、触摸和结构一致。直接替换可能白屏、花屏、背光不亮或触摸失效。

3. RGB 50pin接口一样，屏线能共用吗？

不一定。50pin只是针脚数量，必须逐脚核对VLED、VCC、GND、DE、HS、VS、DCLK、RGB数据线、AVDD、VGH、VGL、RESET等定义。

4. TM070RBH10-41替代后白屏是什么原因？

常见原因包括线序不一致、供电电压不对、DE/SYNC模式错误、DCLK采样边沿不匹配、RESET脚异常、背光亮但LCD未被正确驱动。

5. TM070RBH10-41可以用AT070TN94替代吗？

可以作为相近方向评估，但不能直接默认替代。AT070TN94同为7寸800×480方向，AA区和外形尺寸接近，但Pin脚、背光、触摸和结构仍需核对。

6. 替代TM070RBH10-41前最应该准备什么资料？

建议准备原屏实物标签、原屏规格书、屏线照片、主板接口照片、触摸屏接口照片、整机前框开窗尺寸和原设备使用环境，再进行替代型号筛选和样品测试。
