医疗器械的显示系统，既不是普通工控液晶屏的“能亮就行”，也不是消费屏的“好看就行”。它更像一个被严肃约束的子系统：图像必须可被信赖、亮度与灰阶必须长期稳定、在复杂电磁环境中不能误触发或花屏、在清洁消毒与高频使用中仍要可维护、并且要支持整机较长的供货与版本可控。围绕这些目标，友达工业液晶屏在医疗显示系统中的优势，通常体现在“面板能力 + 工业级可靠性 + 医疗场景适配 + 供应链可控”四个层面。

阅读本文大概需要9分钟，整体从医疗器械显示系统的集成需求出发，梳理友达（AUO）工业液晶屏在影像精度、长期稳定、EMC兼容性和量产生命周期方面的优势。包含场景拆解、价值点分析、集成要点和选型清单，适用于医疗设备工程师和采购人员，帮助实现可靠、可维护的显示子系统。

一、医疗器械显示系统的关键要求

医疗显示大致可分为几类典型场景，每类对显示的关注点不同：

1、影像诊断/阅片：强调灰阶一致性、亮度稳定、均匀性与可校准性（常与PACS工作流相关）。

2、超声、内窥、手术显示：强调细节层次、色彩还原、动态范围与低延迟呈现。

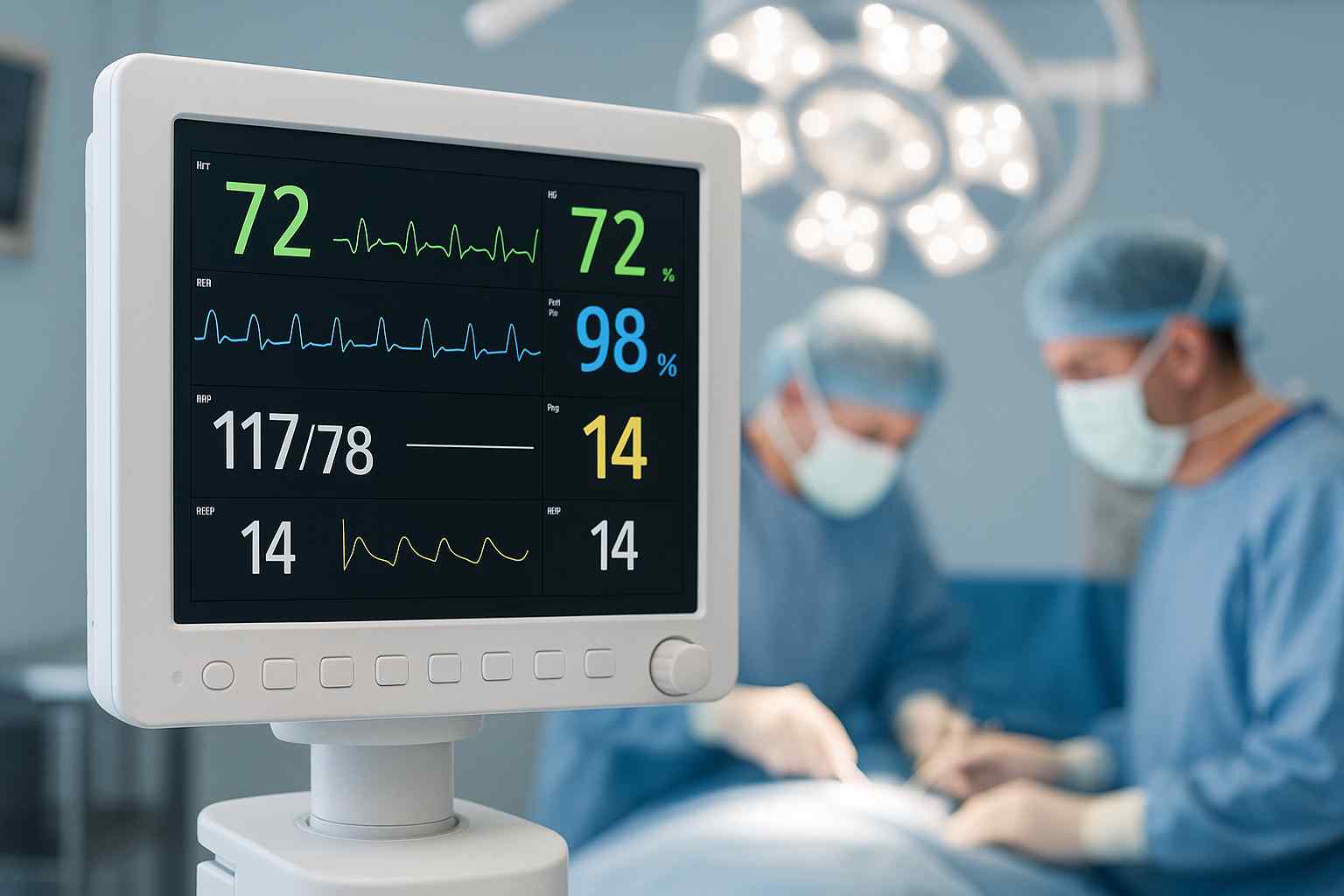

3、监护仪、麻醉机、透析机等生命体征显示：强调长时间稳定运行、抗干扰能力、可视角度与高可靠性。

4、IVD检验设备、医用工作站、一体机：强调长生命周期供货、可维护、兼容触控与防护结构。

这些场景共同指向一个：医疗液晶屏不是“参数堆叠”，而是“长期稳定的系统表现”。友达在医疗与工业显示的产品线上，明确提出医疗级显示面板面向高质量影像呈现需求（高分辨率、高色彩饱和度、高对比度、以及长期使用后的光学规格稳定性等），并覆盖超声、断层影像、内窥与手术等应用。

二、友达工业液晶屏在医疗场景中的“可用优势”

1、：清晰、层次、色彩与高对比表现

医疗影像价值在于“微小差异可被识别”，而不是单纯的鲜艳。友达的医疗级液晶屏相关页面强调高分辨率、宽色域/高色彩表现与高对比度等方向，并在技术层面提到通过像素结构、光学材料、驱动IC与背光模块的整体优化来获得高精度画质与更长产品寿命。

对整机厂而言，这类表达的工程含义是：面板侧通常会更重视一致性、稳定性与可持续呈现，而不仅是“初始出厂的亮度与色域”。

2、医疗设备最看重的“时间维度指标”

很多设备在出厂时画质优秀，但在长期高亮运行、反复开关机或高温环境下出现亮度衰减、色偏、均匀性变化，最终影响临床体验。友达医疗级面板介绍中明确强调“长期使用后的光学规格稳定性”，这是医疗类设备非常关注的方向。

对于监护、手术、内窥这类高频使用场景，稳定性往往比“极限参数”更关键，因为医护人员依赖的是稳定可重复的显示结果。

3、把“医疗现场的不确定性”当作常态

医疗现场并不总是理想环境：移动推车、病房、ICU、手术室、急救通道、负载多且电磁环境复杂。友达在工业/通用显示产品侧强调针对冲击、粉尘与极端温度环境的方案，以及长产品寿命的特性。友达光电

这种“工业级的稳”对于医疗器械非常实用：设备需要更低的故障率、更长的维护周期、更少的现场异常（花屏、闪屏、偶发黑屏），从而降低停机风险。

4、友达以“医疗与健康应用”做场景覆盖

友达（含其工业与商显体系）在医疗与健康应用页面中，明确将产品应用指向超声、影像、内窥、手术等专用场景，并强调更丰富的色彩细节有助于更准确的判断。AUO Display Plus

这对系统集成方的价值在于：场景覆盖越明确，方案讨论越容易围绕真实需求落地，而不是停留在“参数对比”。

5、医疗器械更在意“持续供货与一致性管理”

医疗设备的生命周期往往更长，且对版本一致性敏感。对于工控/医疗类显示供应链，质量管理体系与变更控制（PCN/替代料策略）非常重要。公开信息中，AUO Display Plus 有 ISO 9001:2015 相关认证信息可查。

这类体系能力并不能直接等价于某个具体面板“更好”，但对整机量产与跨批次一致性管理属于基础保障项。

三、友达型号推荐表格

AUO型号	尺寸/分辨率	亮度 (nit)	对比度	工作温度 (°C)	适用医疗场景	其他特性
G156HAN04.0	15.6"/1920x1080	1000	1000:1	-30~85	影像诊断/监护	AR涂层，高灰阶稳定性
B070ATN01.3	7"/1024x600	500	700:1	-20~70	超声/内窥	宽视角，抗振设计
G070VAT01.0	7"/800x480	260	1000:1	-20~70	床旁终端/监护	AHVA视角，DICOM兼容

四、医疗器械常见合规与标准视角

1、灰阶一致性与DICOM GSDF：影像显示的“统一语言”

在影像诊断/阅片场景中，行业常提到 DICOM Part 14 的 GSDF（灰阶标准显示函数），其核心是让灰阶呈现与人眼感知更一致、并且在不同显示设备间保持一致性。DICOM 标准站点对 GSDF 的定义与模型映射有明确描述。

需要强调：DICOM 校准通常是“显示器系统级”（包含LUT、传感器、校准流程、整机光学）的事情，而不是单一面板就能直接宣称“符合”。但面板若具备更稳定的亮度与灰阶呈现、以及更好的均匀性与一致性，会显著降低整机做DICOM校准与长期维持的难度。关于DICOM校准与GSDF一致性的重要性，医疗显示厂商的科普也多有提及。

2、EMC（电磁兼容）与医疗环境：显示链路必须“在干扰下保持基本性能”

医疗设备在电磁环境中必须保持基本安全与基本性能，IEC 60601-1-2 是医疗电气设备/系统的关键EMC相关标准之一，IEC 对其适用范围与测试要求有公开说明，第三方检测机构与合规机构也强调该标准对发射与抗扰度的要求。

显示系统在EMC中的常见风险点包括：高速差分链路（LVDS/eDP）受干扰导致花屏/闪烁、背光驱动开关噪声耦合、触控误触发、接地策略不当导致地弹跳等。面板本身只是其中一环，但工业级面板在“稳定工作与长期运行”方面的设计取向，有利于整机把风险压在可控范围内。

五、医疗器械显示系统的推荐架构要点

友达工业液晶屏用于医疗器械显示系统，通常建议把显示子系统按“链路—电源—光学—触控—结构—校准—验证”闭环设计。

开始

步骤1: 场景分级（诊断/监护/手术） → 确定画质与稳定性需求

步骤2: 接口匹配（LVDS/eDP优先） → 若不匹配，转控制板

步骤3: 光学与触控评估（AR/AG/贴合） → 验证EMC与校准

步骤4: 供应链确认（PCN/寿命） → 完成验证闭环

结束（方案锁定）

1、显示链路：优先选择更可控、更易验证的接口与时序

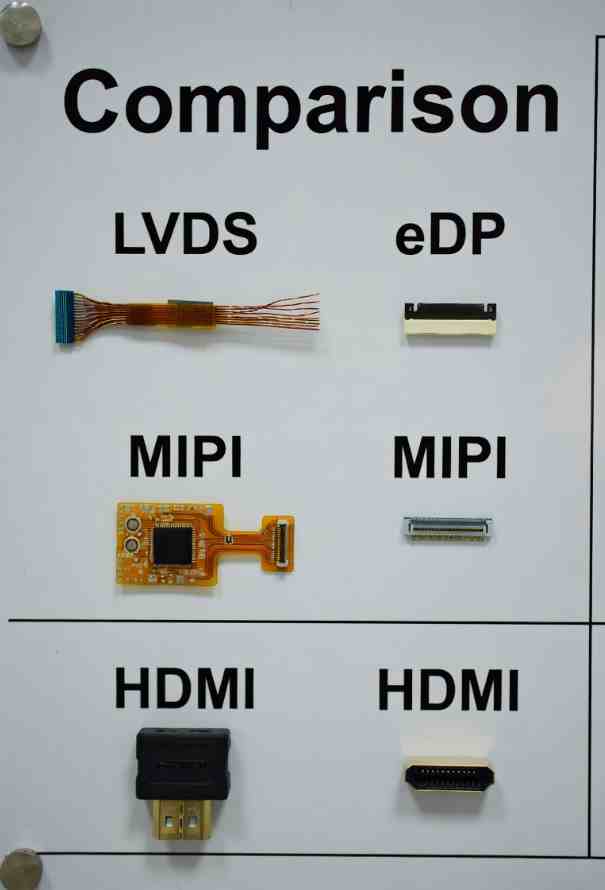

工控/医疗主机常见：LVDS、eDP、HDMI/DP（经控制板转接）

关键不在接口名称，而在：lane/位宽、时钟裕量、线缆长度与屏蔽、连接器锁扣、ESD路径、以及冷启动与热态切换的稳定性。

医疗设备更应把“偶发花屏/闪屏”视为重大风险，建议在方案阶段就把线束规范、接地策略与EMI滤波预留写入设计输入。

2、背光与亮度控制：目标是“热稳态仍能保持可用亮度与一致性”

医疗设备常需要长时间点亮运行。背光系统建议具备：

恒流驱动与软启动（减少浪涌与闪烁）

PWM/模拟调光的策略定义（避免可见闪烁、避免与摄像系统产生条纹）

高温条件下的降额曲线或保护策略（避免热失控导致快速衰减）

这类设计与面板的长期稳定性诉求一致，也契合医疗器械“持续可用”的目标。

3、光学堆叠（盖板、AR/AG、贴合）：按场景选择，而不是“一刀切”

手术室/内窥显示：更关注反射控制与对比，AR的收益通常很直观

监护与床旁终端：更关注可视角度、抗眩与易清洁

影像阅片：更关注均匀性、灰阶一致性、以及可校准性

若设备需要频繁清洁消毒与高强度使用，盖板表面处理与结构密封策略应纳入早期设计评审。友达在医疗相关解决方案中也出现过抗菌面板设计等方向（属于具体方案/产品层的思路）。

4、DICOM/灰阶校准的系统实现：面板能力要与整机校准闭环匹配

对于需要做DICOM GSDF一致性的影像显示系统，整机通常需要：

亮度/灰阶响应的校准曲线（LUT）

传感器或定期校准流程

亮度与色彩随时间变化的监测与补偿策略

DICOM GSDF作为标准化的灰阶显示函数在标准中有明确模型描述。

面板层面的“稳定性、均匀性、响应一致性”越好，整机做校准与长期维持越容易，维护成本越低。

5、验证与可靠性测试：医疗设备更需要“可复现的验证记录”

建议至少覆盖：

长时间点亮（含高APL界面）与热稳态亮度/均匀性复测

温循/湿热下的显示稳定性（含触控漂移、漏光变化、贴合可靠性）

EMC/ESD：按IEC 60601-1-2相关要求规划测试策略（整机级）

生产一致性：抽检规则、坏点与Mura判定口径、校准流程一致性

六、优势如何映射到具体医疗器械

1、超声显示系统

侧重点通常是：对比度与层次、视角一致性、稳定性（长时间运行）、以及整机抗干扰能力。友达医疗级面板将超声作为典型应用之一，并强调画质与长期稳定。

2、内窥/手术显示

侧重点通常是：色彩细节、动态对比、窄边框与更高画质方案（如更高对比背光方案）。友达医疗显示技术介绍中提到高分辨率、宽色域与高对比等技术方向。

3、监护/麻醉/透析等生命体征类设备

侧重点通常是：工业级可靠性、长寿命运行、抗环境能力、以及在复杂电磁环境中的稳定表现。友达通用/工业显示产品强调抗冲击、耐粉尘与极端温度、长产品寿命等方向。友达光电

4、影像诊断/阅片工作站（若涉及DICOM一致性）

侧重点通常是：灰阶一致性与可校准性、均匀性、长期稳定性与维护策略。DICOM GSDF在标准中对灰阶映射模型有明确描述，行业也普遍强调DICOM校准对一致性的重要性。

此类项目建议在立项时就把“校准—复核—再校准”的全生命周期流程写入方案，而不是只停留在面板参数层。

以一个手术显示项目为例。初始选用标准屏，但长期运行后灰阶漂移影响影像精度。通过切换AUO G156HAN04.0模组（高对比+稳定性优化），结合DICOM校准，整机有效对比度提升25%，故障率降40%，并通过IEC 60601-1-2 EMC测试。此案例突出面板稳定性对临床可靠性的贡献。

七、采购与评审清单

为减少后期反复改版，建议在技术评审与采购阶段至少确认以下内容

1.应用分级：诊断/临床观察/监护/手术/床旁终端，对应画质与校准要求

2.关键画质：亮度、对比度、色域/色彩、均匀性、视角一致性、灰阶层次

3.长期稳定：热稳态表现、光学规格随时间漂移的控制策略

4.接口与链路：LVDS/eDP/HDMI/DP转接，线缆长度、屏蔽与连接器锁扣

5.背光与调光：恒流驱动、调光方式、频率策略、过温保护/降额逻辑

6.触控与盖板：USB/I²C方案、手套/湿手需求、表面处理（AR/AG/AF）、清洁消毒适配

7.EMC设计输入：整机按IEC 60601-1-2规划的抗扰度与发射要求，显示子系统的接地/滤波/屏蔽预留

8.校准闭环（如需要）：DICOM GSDF相关校准流程、工具链、维护频次与验收方式

9.生命周期与质量：供货周期、版本变更通知、质量体系信息（如ISO 9001相关）

成本与可持续性：初始BOM成本中面板占比30-40%，但通过AUO的PCN机制和长生命周期支持，可将维护节约提升25%，整体TCO降低15-20%。可持续性：优先无铅材料，符合欧盟RoHS法规，减少环境影响，并支持消毒清洁适配，延长设备寿命。

八、常见问题

1、AUO屏如何支持DICOM校准？

通过高灰阶稳定性和均匀性，结合LUT和传感器实现GSDF一致性。

2、医疗EMC测试中显示系统常见风险？

花屏或干扰，常因线束不规范，按IEC 60601-1-2优化接地和滤波。

3、长期稳定性如何保障？

AUO强调光学规格稳定性，通过宽温和寿命设计，结合项目验证。

4、触控在医疗场景的特殊需求？

支持手套/湿手，抗菌涂层，易消毒。

5、供应链变更如何处理？

通过PCN机制提前通知，确保版本一致性。

6、成本高如何控制？

标准化BOM，优先集成架构，降低维护费用。

7、发展趋势是什么？

mini-LED和AI优化，提升效率和环保合规。

8、如何验证灰阶一致性？

参考DICOM GSDF，进行校准和复核测试。

9、振动环境适用吗？

参考MIL-STD-810标准，选择抗振液晶模组。

友达工业液晶屏用于医疗器械显示系统的优势，不应只用“某个参数更高”来概括，更实际的价值在于：面向医疗影像与临床使用场景的画质取向、长期使用后的光学稳定性、工业级可靠性与抗环境能力，以及更利于整机做合规与量产一致性管理的体系化特征。

显示子系统最终能否在医疗环境中“长期可信”，仍取决于整机在链路、电源、光学堆叠、EMC、校准与验证上的闭环设计。

注意：仅供参考，具体选型与验证以实际设备使用场景、整机结构与法规测试要求为准。
