故障录波器（FaultRecorder）是电力系统中不可或缺的监测设备,在智能电网的运行维护体系中，它的主要任务是对电力系统中的电压、电流、频率、故障波形进行采样、分析与记录，从而为故障诊断和系统调度提供依据。为了让现场人员能够实时查看波形数据、分析事件记录与执行系统操作，录波器通常配备一块高可靠性LCD液晶显示屏，作为人机交互（HMI）核心组件。这块液晶屏不仅承担信息展示功能，更要在高电磁干扰、高温湿度、长时间运行等严苛环境下保持稳定工作。

LCD 液晶屏在故障录波器中的作用

智能电网录波器通常安装于变电站、高压配电柜或电力控制中心，环境复杂。LCD 显示模块主要实现以下功能：

1.实时数据显示

电流、电压、相角、频率、功率因数等动态参数。

故障波形曲线、事件触发信息的可视化显示。

2.状态与告警界面

电力通道运行状态、通信状态、同步状态（GPS 时钟）等。

报警信息直观呈现，便于运维人员快速判断。

3.参数设置与交互操作

配合触摸屏实现参数配置、记录查询、文件导出。

4.数据回放与历史趋势显示

可对录波文件进行波形回放、缩放、比对分析。

因此，LCD 显示屏不仅是一个显示组件，更是录波器系统中人机界面的关键节点。

应用环境与技术要求

电力现场对 LCD 屏幕的要求远高于消费电子设备，主要体现在：

项目	要求说明
工作温度	-30°C——+85°C，要求宽温适应性。
防护等级	支持防尘防潮设计，安装面板通常达 IP 65。
电磁兼容（EMC）	满足 IEC 61000-4 系列标准，抗静电±15 kV。
可视性	强光下可读，高亮度≥700 cd/m²，抗反射（AR）或防眩光（AG）工艺。
稳定性	支持 7×24 h 连续工作，背光寿命≥50,000小时。
接口兼容性	LVDS/eDP/TTL 兼容，可与工控主板、DSP 控制板直接连接。

液晶屏类型与选型参数

1、显示类型

故障录波器常用的为 TFT-LCD 彩色显示屏，分辨率常见为 800×480、1024×600、1280×800，部分高端型号支持 FHD。

采用 IPS 面板可实现更宽的视角与更好的色彩还原。

2、常用尺寸

根据设备结构与安装空间不同，常见选型如下：

尺寸	分辨率	接口	特性
7.0英寸	800×480/1024×600	LVDS/TTL	紧凑型面板，适合嵌入式录波器
10.1英寸	1280×800	LVDS/eDP	工控显示主流尺寸
12.1英寸	1024×768/1280×800	LVDS	宽温宽视角版本，适用于户外站控设备

3、背光系统

采用高亮度 LED 背光源，亮度可达 1000 cd/m²；

具备 PWM 调光功能，实现昼夜自适应亮度控制；

背光驱动模块需具备过流、过温保护功能。

4、常用型号示例

品牌	型号	规格说明
AUO	G101EVN01.0	10.1"，1280×800，LVDS，800 cd/m²，宽温-30——85℃
BOE	HT101WX1-200	10.1"，1280×800，LVDS，抗干扰设计
Tianma	TM070RDH13	7"，1024×600，LVDS，高亮 IPS

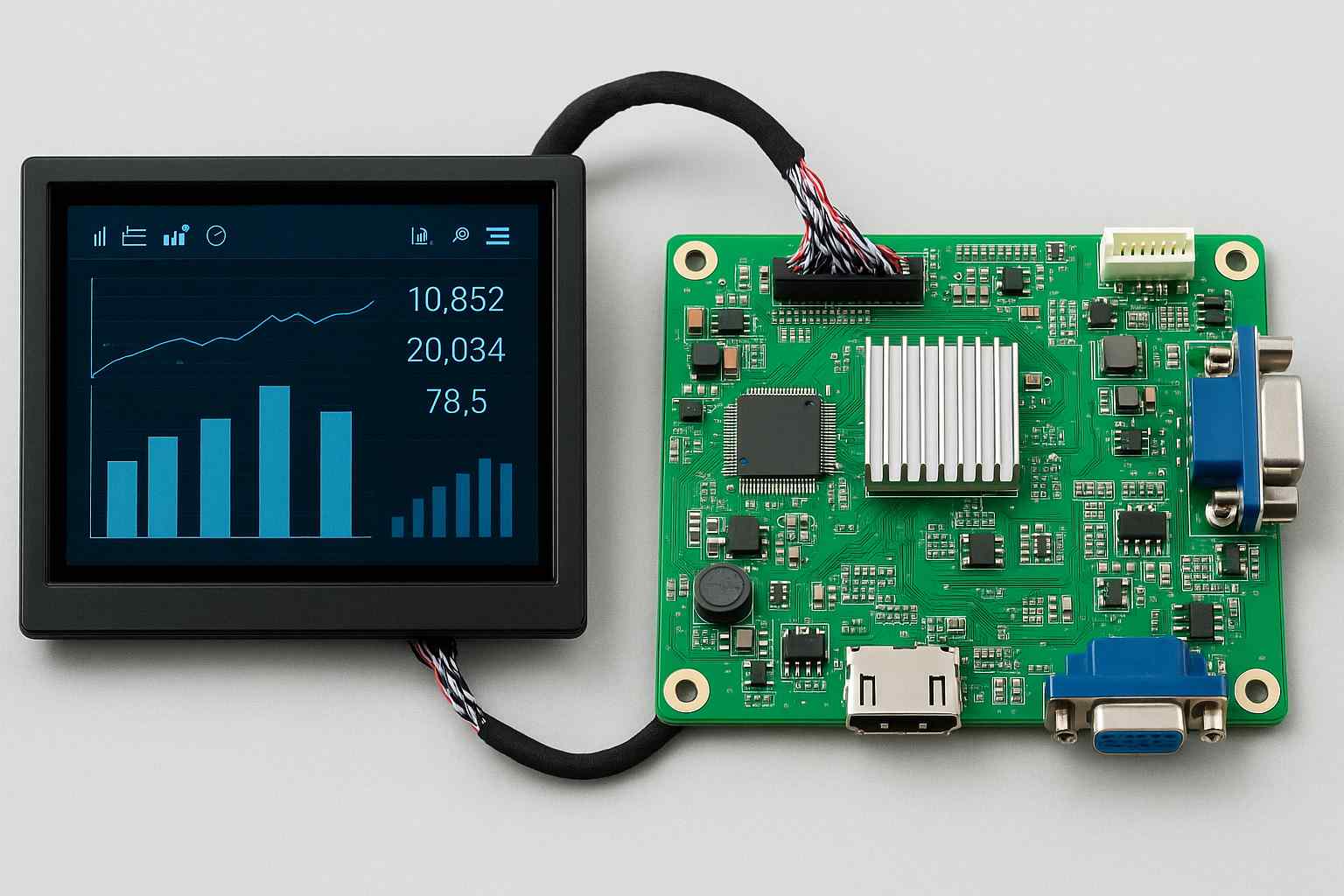

驱动与控制系统匹配

录波器的主控通常为 ARM/DSP/FPGA 控制板，

其输出信号需通过驱动板（LCDDriverBoard）转换为 LCD 可识别的时序信号。

典型结构：主控 CPU→视频信号输出（LVDS/eDP）→LCD 驱动板→背光驱动→TFT-LCD 面板

驱动板还需支持：

宽电压输入（9——36 V）；

背光 PWM 调光；

ESD&EMI 滤波电路；

OSD 菜单、亮度自动调节接口。

系统设计中的关键匹配要点

1.接口标准统一

录波器主板输出信号通常为 LVDS 6/8 bit 或 eDP 信号，液晶屏需接口匹配。

2.电磁兼容设计（EMC）

在强电磁环境中，应在信号线加入共模扼流圈、滤波电容、金属屏蔽框架等措施，防止显示雪花与闪屏。

3.防护与贴合工艺

液晶屏前面板建议使用全贴合（OCA 光学胶）工艺，可提升透光率与抗震性；

液晶屏表面可选防眩光（AG）或防反射（AR）镀膜玻璃，提高强光下可读性。

4.电源设计

LCD 模块电源需与录波器主电源隔离，采用独立 DC/DC 模块以减少干扰。

应用优势

优势类别	LCD液晶屏带来的价值
高可靠	性宽温、高亮、抗电磁干扰，确保变电站等恶劣环境长期稳定运行。
高显示精度	支持波形曲线、报警图标、趋势图多层可视化。
低功耗节能	LED 背光功率优化设计，降低设备整体功耗。
可维护性	强模组化安装结构，方便更换与升级。
人机交互友好	配合触摸屏，实现直观参数操作与记录查看。

系统集成案例

案例 1：110 kV 变电站故障录波器

配置：10.1"AUOG 101 EVN 01.0 液晶屏+LVDS 接口+电容触控。

应用效果：满足强光可视、高温稳定显示，支持波形图形化显示。

案例 2：电力控制中心数据采集终端

配置：12.1"BOEHT 121 WX 1，亮度 1000 cd/m²，全贴合防眩玻璃。

效果：波形显示清晰、EMI 干扰抑制显著。

案例 3：移动式电力测试车显示终端

配置：7"TianmaTM 070 RDH 13+宽温触控+EMI 屏蔽层。

效果：在震动与高湿条件下保持稳定显示。

发展趋势

智能电网对监测设备的要求不断升级，未来故障录波器的显示模块将呈现以下趋势：

从 TN 向 IPS 全面过渡：提升视角与灰阶响应。

从 LVDS 向 eDP 接口升级：提升数据带宽与抗干扰能力。

集成 AI 图形处理：实现智能波形识别与异常预警可视化。

模块化定制化发展：支持 OEM 厂商灵活更换屏幕与接口方案。

LCD 液晶显示屏已成为智能电网故障录波器系统中不可或缺的可视化组件，其稳定的光电性能、良好的电磁兼容性与灵活的定制能力，使其在变电站自动化、配电系统监测、智能巡检设备中得到广泛应用。选择合适的 LCD 工业屏，不仅能提升录波器的交互体验，更能保障电力系统运行数据的安全、准确与可视化传达。

杭州立煌科技有限公司作为一家专注于工业领域的液晶显示驱动方案提供商，与京东方（BOE）、天马（TIANMA）、龙腾（IVO）、友达（AUO）、群创（Innolux）、京瓷（Kyocera）等多家全球领先液晶面板制造商建立深度合作关系，专业供应多品牌、全系列的工业级液晶显示屏与定制化解决方案。

参考资料

1.Panelook

2.AUO

3.Tianma

4.BOE

5.《IEC 61000-4》

6.国家电网《智能录波系统技术规范书》
