一、频谱仪

可视化射频

第一部分：信号的语言：从时域到频域

1.1 信号的两种视角

1.2 傅里叶分析的直观探索

表1：时域与频域的对话——示波器与频谱分析仪对比

第二部分：频谱分析仪的解剖：架构与工作原理

2.1 经典架构：扫频调谐超外差式分析仪

2.2 数字化：FFT与矢量信号分析仪 (VSA)

2.3 全景观测的范式：实时频谱分析仪 (RTSA)

表2：频谱分析仪架构一览

第三部分：创新的编年史：频谱分析仪的发展历程

3.1 从实验室工具到商用仪器 (20世纪30-60年代)

3.2 惠普的革命：HP 8551A与现代频谱分析的诞生

3.3 智能时代：微处理器与自动化 (20世纪70-80年代)

3.4 行业巨头的关键贡献

表3：频谱分析发展史关键里程碑

第四部分：频谱之窗：显示屏的演进史

4.1 绿色辉光时代：阴极射线管 (CRT) 显示屏

4.2 数字画布：向LCD的过渡与色彩的力量

4.3 可视化复杂性：现代数据显示范式

4.3.1 泰克的DPX®技术：绘制实时频谱画像
4.3.2 增加时间维度：频谱图与瀑布图
4.3.3 交互式体验：触摸屏与现代图形用户界面 (GUI)

表4：显示技术对决——CRT vs. 现代LCD/TFT

二、频谱仪对显示屏的核心需求

三、12.1寸液晶屏技术参数详解

四、15.6寸液晶屏技术参数详解

五、12.1寸与15.6寸对比分析与选型建议

六、杭州立煌科技有限公司：专业工业显示屏解决方案提供商

七、总结

常见问答（FAQ，7条）

一、频谱仪

可视化射频

电磁频谱是现代文明赖以生存的一种有限、无形且不可或缺的资源。从蜂窝通信、Wi-Fi网络到卫星导航和雷达系统，我们生活的方方面面都依赖于对这一资源的精确利用和管理。频谱分析仪（Spectrum Analyzer）正是使工程师和科学家能够“看见”并驾驭这一无形世界的关键仪器，是所有无线技术发展的基石1。它揭示了信号在频域中的内在构成，将原本不可见的能量分布转化为可量化、可分析的图形。

频谱仪液晶显示屏选型指南：12.1寸与15.6寸

然而，仅仅测量频谱是不够的。如何将测量结果呈现给使用者，即频谱分析仪的显示界面，同样至关重要。仪器的发展史不仅是一部测量技术的进化史，也是一部人机交互界面的演进史。本报告的核心论点在于：频谱分析仪显示屏——这扇通往射频世界的窗口——的演进，不仅是技术更迭的体现，更直接反映了我们试图理解的信号日益增加的复杂性，以及仪器底层技术的不断成熟。从早期的单色阴极射线管（CRT）上闪烁的绿色光迹，到如今高清触摸屏上呈现的多维、彩色、实时的频谱瀑布图，每一次显示技术的飞跃都标志着我们对信号世界认知深度的又一次拓展。

频谱仪液晶显示屏选型指南：12.1寸与15.6寸

第一部分：信号的语言：从时域到频域

要深入理解频谱分析仪的本质，首先必须掌握信号分析的两种基本视角。这两种视角——时域和频域——如同观察同一物体的不同维度，各自揭示了信号截然不同的关键信息。

1.1 信号的两种视角

任何电信号都可以在两个基本维度上进行描述：时域（Time Domain）和频域（Frequency Domain）2。这两种视角并非相互排斥，而是互为补充，共同构成了对信号的完整认知。时域关注的是信号的动态变化，回答“信号在何时发生改变？”；而频域则关注信号的内在构成，回答“信号由什么组成？”。这种分析视角的战略性选择，解释了为何在任何一个电子实验室中，示波器和频谱分析仪都是不可或缺的核心设备5。

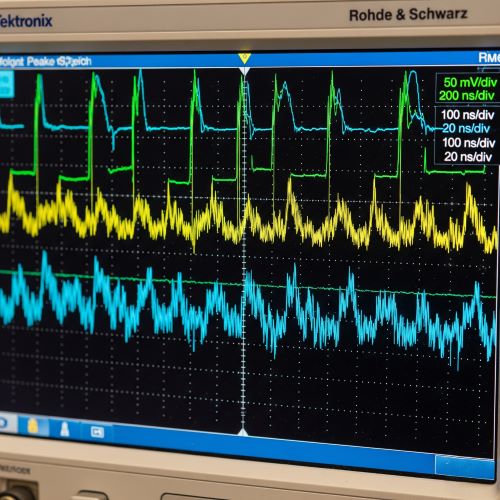

示波器的视角：时域

频谱仪液晶显示屏选型指南：12.1寸与15.6寸

示波器是典型的时域测量仪器。它的显示屏以垂直轴表示信号的幅度（电压），以水平轴表示时间，绘制出信号的瞬时值随时间变化的波形图2。通过示波器，工程师可以清晰地观察到信号的脉冲上升/下降时间、周期、占空比等动态特性。然而，对于一个由多种频率混合而成的复杂信号，其在时域中的波形往往是一个难以解析的、纠缠在一起的曲线2。

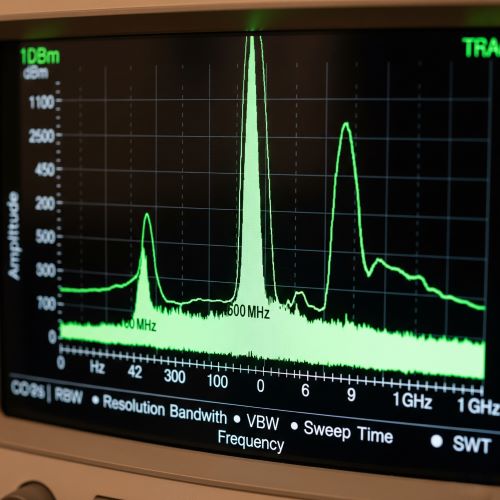

频谱分析仪的视角：频域

频谱分析仪则是典型的频域测量仪器。它的显示屏同样以垂直轴表示幅度或功率，但水平轴代表的却是频率4。这种视图对于识别信号的构成频率、各频率分量的功率、谐波含量、失真以及干扰源至关重要——而这些细节在时域波形中往往是不可见的1。

频谱仪液晶显示屏选型指南：12.1寸与15.6寸

一个经典的例子可以凸显频域分析的威力：一个在示波器上看起来非常纯净的正弦波，在频谱分析仪上观察时，可能会暴露出其真实面目。除了在基频（Fundamental Frequency）处有一个主峰值外，还可能在基频的整数倍频率点上出现一些较小的峰值，这些就是谐波（Harmonics）。这些谐波的存在意味着信号存在失真，而这种失真是示波器难以察觉的2。频域分析将复杂的时域波形“解开”，揭示了其潜在的能量分布结构。

1.2 傅里叶分析的直观探索

频谱分析仪之所以能够将信号从时域转换到频域，其背后依赖于一个坚实的数学基础——傅里叶分析（Fourier Analysis）。这一理论由法国数学家约瑟夫·傅里叶（Joseph Fourier）提出，其核心思想是：任何复杂的周期性时域信号，都可以被分解为一系列具有不同频率、幅度和相位的简单正弦波和余弦波的叠加2。

傅里叶变换

将时域信号分解为其频率成分的数学过程被称为傅里叶变换（Fourier Transform）。它接收一个时域函数作为输入，输出其对应的频域表示，即频谱（Spectrum）9。其数学表达式为：

X(f)=∫−∞∞​x(t)e−j2πftdt

其中，x(t) 是输入信号，X(f) 则是该信号的频域表示。
快速傅里叶变换（FFT）

对于现代数字仪器而言，傅里叶变换是通过一种名为快速傅里叶变换（Fast Fourier Transform, FFT）的高效算法来实现的。FFT的发现是频谱分析技术发展史上的一个分水岭，它为从纯模拟分析向数字分析的转变奠定了基础3。基于FFT的分析仪首先对输入信号进行采样和数字化，然后利用FFT算法在数字域内计算出信号的频谱15。

FFT算法的出现是频谱分析仪发展历程中至关重要的技术推动力。早期的模拟分析仪本质上是扫频接收机，其性能受限于物理滤波器的响应速度和稳定性。而FFT将频谱分析从一个串行的、基于硬件滤波的过程，转变为一个并行的、基于软件计算的过程。这一根本性的转变，使得测量速度与频率分辨率在某种程度上得以“解耦”，实现了模拟技术无法企及的性能飞跃，并为后续的实时频谱分析和矢量信号分析等更高级的功能铺平了道路。

表1：时域与频域的对话——示波器与频谱分析仪对比

特性 示波器 (时域) 频谱分析仪 (频域)
主要测量 信号幅度随时间的变化 信号功率随频率的分布
水平轴 (X轴) 时间 (秒, 毫秒, 微秒等) 频率 (赫兹, 千赫, 兆赫等)
垂直轴 (Y轴) 幅度 (电压) 功率/幅度 (dBm, 瓦, 伏特等)
揭示的关键信息 脉冲宽度、上升/下降时间、周期、相位关系 谐波、失真、噪声、带宽、干扰源
典型应用场景 调试数字逻辑、查看瞬态事件、分析波形形状 射频电路特性分析、无线通信测试、EMC测试、频谱监测

第二部分：频谱分析仪的解剖：架构与工作原理

随着无线通信技术的演进，频谱分析仪的内部架构也经历了从简单到复杂、从模拟到数字、从串行到并行的深刻变革。了解这些核心架构的演进路径，有助于我们理解不同类型分析仪的性能特点及其适用场景。

2.1 经典架构：扫频调谐超外差式分析仪

扫频调谐式分析仪（Swept-Tuned Analyzer）是频谱分析仪的传统架构，其工作原理与超外差式收音机非常相似，即通过自动且快速地调谐一个本地振荡器（Local Oscillator, LO）来“扫描”整个目标频段4。

频谱仪液晶显示屏选型指南：12.1寸与15.6寸

核心工作流程

一个典型的扫频式分析仪信号链路如下3：

  1. 射频输入与衰减器 (RF Input & Attenuator)：待测信号首先进入衰减器，用于调整信号电平，防止后续电路过载。
  2. 混频器 (Mixer)：信号与本地振荡器产生的频率进行混频。本地振荡器的频率在一个预设范围内连续变化（即“扫描”）。
  3. 中频滤波器 (IF Filter)：混频后的信号通过一个带宽非常窄的中频带通滤波器。这个滤波器就像一个移动的“窗口”，在扫描过程中只允许特定频率的信号通过。该滤波器的带宽决定了仪器的分辨率带宽 (Resolution Bandwidth, RBW)，这是区分两个相邻信号能力的关键参数4。
  4. 检波器 (Detector)：通过中频滤波器的信号能量被检波器测量出来，得到该频率点的功率值。
  5. 视频滤波器 (Video Filter)：对检波器输出的信号进行平滑处理，以减少噪声对显示轨迹的影响。
  6. 显示 (Display)：将检波器输出的功率值作为垂直偏转信号，将驱动本地振荡器扫描的电压作为水平偏转信号，从而在屏幕上绘制出功率随频率变化的频谱图。

优势与局限

扫频式分析仪的主要优势在于其高动态范围，能够同时测量功率差异巨大的强信号和弱信号5。然而，其致命弱点在于它是

串行测量的。在扫描的任何瞬间，仪器实际上只在观测中频滤波器所覆盖的极窄频段。这意味着，如果一个短暂的、突发的或跳频的信号出现在当前扫描窗口之外的频率上，仪器将完全错过它。因此，扫频式分析仪在时间上是“盲目”的，不适用于分析现代通信系统中常见的瞬态信号5。

2.2 数字化：FFT与矢量信号分析仪 (VSA)

为了克服扫频式分析仪的“盲目性”，基于FFT的数字架构应运而生。矢量信号分析仪（Vector Signal Analyzer, VSA）是这一技术的典型代表。它不再通过扫描窄带滤波器来逐点测量，而是“一次性”捕获并分析一段频谱。

频谱仪液晶显示屏选型指南：12.1寸与15.6寸

核心工作流程

VSA的工作原理与扫频式分析仪截然不同3：

  1. 宽带下变频：将一段较宽的射频频谱下变频到中频。
  2. 数字化：使用高速模数转换器（Analog-to-Digital Converter, ADC）对整个中频带宽内的信号进行采样和数字化，将其转换为数字时域数据。
  3. 数字信号处理 (DSP)：存储在内存中的数字时域数据通过DSP芯片，利用FFT算法进行计算，一次性得到该频段内所有频率点的频谱信息。

矢量的优势

由于VSA捕获的是原始的数字时域波形，它不仅保留了每个频率点的幅度信息，还保留了相位信息。这使得VSA能够解调和分析复杂的数字调制信号（如Wi-Fi和蜂窝通信中使用的QAM、QPSK等），并测量如**误差矢量幅度（Error Vector Magnitude, EVM）**这类关键的信号质量参数5。

局限性

尽管VSA功能强大，但早期的VSA通常采用“捕获-处理-显示”的批处理模式。在DSP进行FFT计算和数据处理时，ADC会暂停采集。这就在两次捕获之间产生了**“死区时间”（Dead Time）**。虽然比扫频式分析仪大大改善，但对于持续时间极短的瞬态事件，如果它恰好落在死区时间内，仍然有可能会被遗漏5。

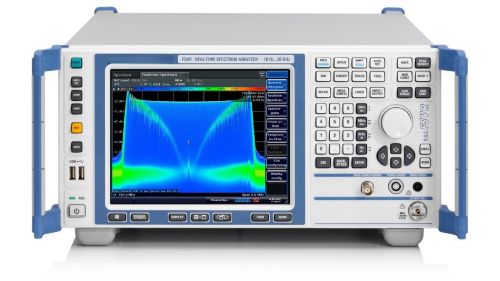

2.3 全景观测的范式：实时频谱分析仪 (RTSA)

实时频谱分析仪（Real-Time Spectrum Analyzer, RTSA）代表了当前信号捕获能力的顶峰。其架构设计的核心目标是实现无缝（Gap-free）分析，确保在指定的分析带宽内，能够连续地采集、处理和显示频谱，不会遗漏任何信号事件5。

频谱仪液晶显示屏选型指南：12.1寸与15.6寸

核心工作流程与范式

RTSA的架构是为解决前代架构的根本缺陷而设计的。它的工作范式可以概括为**“触发-捕获-分析”**5：

  1. 无缝采集与实时处理：RTSA的ADC持续不断地对信号进行数字化，并将数据流送入一个专门的实时DSP引擎。这个引擎的处理速度足够快，能够在下一块数据到来之前完成对当前数据块的FFT计算，从而实现没有死区时间的连续频谱分析。
  2. 频域触发：RTSA最革命性的能力之一是可以在频域内设置触发条件。例如，可以设定一个频率模板，当任何信号进入或穿出该模板时触发。这使得捕获那些不可预测的、短暂的异常信号成为可能。
  3. 深度内存捕获：一旦触发事件发生，RTSA会将触发前后的一长段连续的原始时域数据无缝地捕获到深度内存中。
  4. 多域关联分析：捕获到内存中的数据可以进行事后分析。工程师可以在时域、频域、调制域等多个维度上对同一段数据进行深入、互相关联的分析，从而轻松找到问题的根本原因。

100%截获概率 (POI)

这是衡量RTSA性能的核心指标。它定义了仪器能够以100%的概率捕获到的最短信号持续时间。对于现代无线通信、雷达和电子战等领域中常见的捷变、猝发和瞬态信号，拥有极短POI的实时分析能力是必不可少的22。

从扫频式到VSA，再到RTSA的演进，清晰地展现了一条由问题驱动的技术发展路径。扫频分析仪对瞬态信号的“盲目性”催生了基于FFT的VSA；VSA的“死区时间”又催生了无缝捕获的RTSA。与此同时，频谱分析的性能瓶颈也在不断转移：在扫频时代，瓶颈是模拟器件的物理限制（如滤波器的建立时间）；在早期FFT时代，瓶颈是DSP的计算速度；而在当今的实时分析时代，瓶颈则在于ADC的采样速率和整个数字处理流水线的吞吐能力，这直接决定了仪器的实时分析带宽。

表2：频谱分析仪架构一览

特性 扫频调谐分析仪 (SA) 矢量信号分析仪 (VSA) 实时频谱分析仪 (RTSA)
核心原理 串行逐点扫描窄带滤波器 并行处理宽带数字化信号 无缝并行处理，连续捕获
关键技术 超外差混频、压控振荡器 高速ADC、FFT/DSP 实时DSP引擎、频域触发、深度内存
是否捕获相位 否 是 是
瞬态信号捕获 极差，很大概率会遗漏 较好，但存在死区时间 极佳，可实现100%截获概率
主要应用场景 稳定、连续波信号测量 数字调制信号分析、EVM测量 瞬态干扰捕获、跳频信号分析、频谱监测
决定性局限 时间盲区 捕获间存在死区时间 实时分析带宽有限

第三部分：创新的编年史：频谱分析仪的发展历程

频谱分析仪从一个深奥的实验室设备演变为工程师人手必备的通用工具，其发展历程是一部与无线通信技术相伴相生的创新史诗。在这部历史中，几家行业巨头扮演了关键的推动角色。

3.1 从实验室工具到商用仪器 (20世纪30-60年代)

频谱分析仪的雏形最早出现在20世纪30年代，其诞生与阴极射线管（CRT）的发明和早期雷达技术的研发需求密切相关18。这些早期的设备是基于扫频接收机原理在实验室内定制的产物，并非标准化的商用产品18。

频谱仪液晶显示屏选型指南：12.1寸与15.6寸

直到50年代和60年代，台式频谱分析仪才开始商业化。这些仪器是纯模拟的扫频接收机，操作界面布满了大量的旋钮和开关，对操作员的专业技能要求极高18。正式的扫频调谐仪器诞生于60年代13。

频谱仪液晶显示屏选型指南：12.1寸与15.6寸

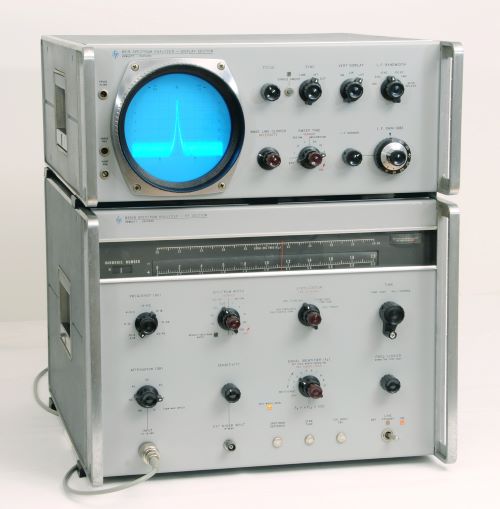

3.2 惠普的革命：HP 8551A与现代频谱分析的诞生

1964年，惠普公司（Hewlett-Packard, HP）推出了HP 8551A，这是业界第一台商用半自动微波频谱分析仪18。这款仪器的问世，彻底改变了当时由Polarad和Panoramic等公司主导的市场格局34。

频谱仪液晶显示屏选型指南：12.1寸与15.6寸

HP 8551A的革命性创新在于其全新的架构设计。它巧妙地将扫描功能赋予了第一本地振荡器，并采用返波管（Backward-Wave Tube, BWO）作为振荡源。这一设计从根本上解决了传统分析仪中长期存在的镜像响应模糊问题，首次实现了高达2 GHz的宽带、精确校准的频谱扫描34。

HP 8551A的巨大成功，标志着频谱分析仪从一个定性的观察工具转变为一个“像示波器一样易于使用和解读”的定量测量仪器34。它迅速成为惠普历史上首个单月销售额突破100万美元的产品，并由此确立了惠普在该领域长达数十年的领导地位32。

3.3 智能时代：微处理器与自动化 (20世纪70-80年代)

70年代，微处理器的出现为测试测量行业带来了智能化的曙光，推动了仪器向自动化和智能化的转型18。惠普再次引领了这一潮流。

1977年，惠普推出了基于微处理器的HP 8568A射频分析仪，紧接着在1978年推出了HP 8566A微波分析仪18。这两款里程碑式的产品引入了多项颠覆性的功能37：

这一技术飞跃使得测量变得更快速、更精确、更具可重复性，为日后由计算机控制的全自动测试系统的发展奠定了坚实的基础34。

3.4 行业巨头的关键贡献

在频谱分析仪的发展史上，除了惠普（及其后续的安捷伦和是德科技），其他几家公司也做出了不可磨灭的贡献。

频谱分析仪的历史与无线通信技术的发展史紧密相连。40年代的雷达催生了最初的需求；50-60年代广播电视的普及推动了商用仪器的发展；80-90年代数字通信的兴起则驱动了VSA和RTSA架构的诞生。仪器总是在不断演进，以应对时代所提出的最新信号分析挑战。

此外，惠普和泰克等公司早期推出的插件式架构（如HP的855x系列插件和泰克的7000系列示波器插件）也是一个重要的概念性转变34。它将仪器从一个单一功能的“黑盒子”转变为一个由显示主机构和测量模块组成的“平台”。这种模块化的思想为后来的PXI等现代模块化测试系统埋下了伏笔，早期就证明了灵活性和可升级性的巨大价值。

表3：频谱分析发展史关键里程碑

年份 里程碑/创新 关键仪器/技术 意义
20世纪30-40年代 实验室雏形 定制扫频接收机 为雷达研发提供基础频域观测工具
1964年 首款商用微波频谱分析仪 HP 8551A 确立了现代频谱分析仪的基本形态和性能标准
1965年 快速傅里叶变换算法 FFT算法 为数字频谱分析和实时分析奠定了理论基础
1967年 首款FFT分析仪/便携式分析仪 - / Tektronix 491 开启了数字频谱分析时代，并将微波测量带到现场
1977年 微处理器集成 HP 8568A 实现了仪器的智能化、自动化和数字化控制
20世纪80年代末 实时频谱分析仪发明 Tektronix RTSA 解决了瞬态和捷变信号的捕获难题
1998年 数字荧光显示技术 Tektronix DPX® 提供了直观的、三维的实时频谱视图
21世纪初 手持式分析仪普及 Anritsu MS2711A 将实验室级性能带入真正便携的现场仪器中

第四部分：频谱之窗：显示屏的演进史

如果说频谱分析仪的内部电路是其“大脑”，那么显示屏就是它的“眼睛”。这扇“窗户”的技术演进，决定了我们能以何种方式、何种深度来观察和理解频谱。其发展历程同样是一条从模拟到数字，从简单到丰富的进化之路。

4.1 绿色辉光时代：阴极射线管 (CRT) 显示屏

早期的频谱分析仪与当时的示波器一样，采用单色阴极射线管（Cathode Ray Tube, CRT）作为显示设备。这是一种真空管，通过一个聚焦的电子束轰击涂有荧光粉的屏幕，从而产生发光的轨迹18。

频谱仪液晶显示屏选型指南：12.1寸与15.6寸

技术特性与局限

CRT的显示完全是模拟的。水平轴由一个斜坡电压控制电子束的扫描，垂直轴则由检波器输出的信号幅度控制4。这种技术存在一些固有的物理局限，影响了测量的精度和易用性8：

然而，CRT也有一个“意外的优点”。荧光粉被激发后，其亮度不会立即消失，而是会缓慢衰减，这被称为余晖效应。这种效应无意中使得人眼能够通过亮度的不同来感知信号出现的频率，从而有机会发现一些偶发的异常信号。这个看似简单的物理现象，启发了后来数字时代一项革命性的显示技术50。

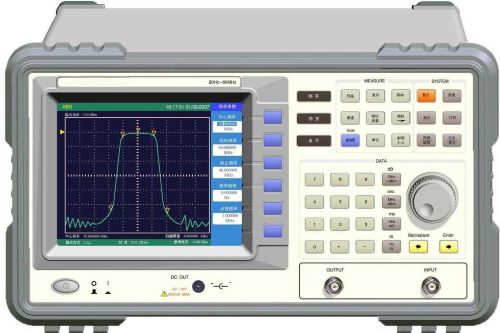

4.2 数字画布：向LCD的过渡与色彩的力量

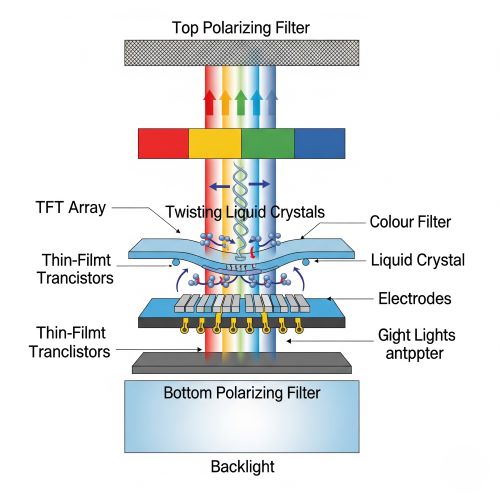

从20世纪90年代中后期开始，频谱分析仪的显示技术开始从模拟CRT向数字化的、基于像素的液晶显示屏（Liquid Crystal Display, LCD）过渡，其中薄膜晶体管（Thin-Film Transistor, TFT）技术是主流44。

频谱仪液晶显示屏选型指南：12.1寸与15.6寸

LCD/TFT的优势

这一转变带来了全方位的提升49：

4.3 可视化复杂性：现代数据显示范式

随着仪器进入实时分析时代，其产生的数据量呈爆炸式增长。一个RTSA每秒可以处理数百万甚至上亿个数据点。如何将这些海量信息以一种人类可以理解的方式呈现出来，催生了多种先进的可视化技术。显示屏也从一个被动的**“显示器”，演变为一个主动的、交互式的“分析工作区”**。

4.3.1 泰克的DPX®技术：绘制实时频谱画像

由泰克公司首创的DPX®（Digital Phosphor）技术，可以看作是对CRT余晖效应的数字化、工程化的完美再现50。

其工作原理是，RTSA的实时引擎每秒执行数十万次FFT运算。DPX技术并不只是显示最新一次的FFT结果，而是在后台维护一个由像素构成的位图数据库。屏幕上每个像素点的颜色，都与其对应的频率和幅度坐标上信号出现的**“命中次数”或“密度”**相关联22。频繁出现的稳定信号会显示为“热”色（如红色、黄色），而偶发的瞬态信号则显示为“冷”色（如蓝色、绿色）。

这种技术提供了一个直观的、实时的三维视图（频率、幅度、密度/时间），使得操作员能够即刻发现隐藏在强信号之下的弱干扰、偶发的毛刺信号以及其他异常现象——这些都是在传统单轨迹显示上完全不可见的40。

4.3.2 增加时间维度：频谱图与瀑布图

频谱图（Spectrogram）和瀑布图（Waterfall Display）是真正意义上的三维图形，它们明确地展示了频谱随时间演变的过程23。

其显示方式是将连续的频谱测量结果（FFT帧）垂直堆叠起来。通常，X轴仍然是频率，Y轴则变成了时间（最新的数据在顶部或底部，不断滚动），而信号的幅度则通过颜色或亮度来表示。

这种可视化方式对于分析在频域上动态变化的信号至关重要，例如跳频通信系统、频率捷变雷达，或追踪周期性出现的干扰源20。

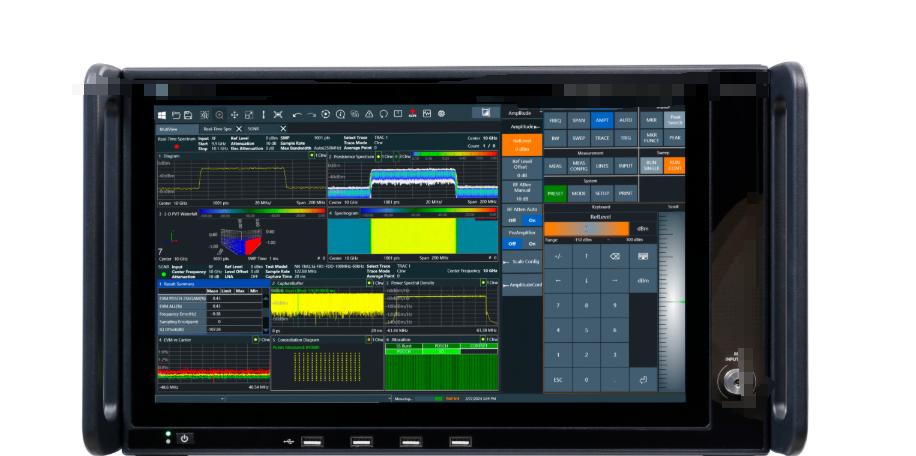

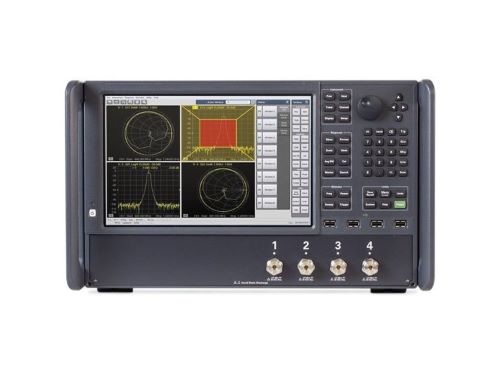

4.3.3 交互式体验：触摸屏与现代图形用户界面 (GUI)

从实体按键和层级菜单到高分辨率、支持多点触控的彩色显示屏的转变，从根本上改变了用户与仪器的交互方式55。

现代图形用户界面（GUI）允许用户通过直观的手势直接操控测量参数。例如，可以用双指缩放来调整频率跨度，用手指拖动标记点到感兴趣的峰值，通过点击图形化菜单快速设置测量功能。

这种交互方式极大地提升了仪器的易用性，降低了学习曲线，并提高了工作效率，尤其是在复杂的测试场景或使用手持式分析仪的现场环境中，速度和便捷性是首要考虑的因素6。

先进可视化技术的出现，是应对RTSA产生海量数据的必然结果。面对每秒数以万计的频谱图，传统的单轨迹显示会变成一团无法辨认的模糊线条。DPX和频谱图等技术，本质上是高效的数据降维和信息提取工具，它们将海量原始数据转化为人类视觉系统能够快速识别和解读的图形信息，从而将RTSA的强大捕获能力真正转化为工程师的洞察力。

表4：显示技术对决——CRT vs. 现代LCD/TFT

特性 阴极射线管 (CRT) 现代LCD/TFT与GUI
几何与稳定性 存在几何失真，易受磁场干扰 像素级精确，无失真，稳定
分辨率 有限，受光斑大小和辉散效应影响 高，由物理像素点阵决定
数据可视化 单轨迹模拟显示，余晖效应 多轨迹、彩色、DPX密度图、瀑布图
用户交互 物理旋钮和按键 多点触控、手势操作、图形化菜单
物理属性 (SWaP) 体积大、重量沉、功耗高 轻薄、紧凑、低功耗
主要局限 屏幕灼伤、信息密度低、显示精度差 视角和响应时间（早期型号）
核心优势 （无意的）余晖效应可观察信号变化 信息丰富、交互直观、物理性能优越

二、频谱仪对显示屏的核心需求

频谱仪显示屏要满足几个核心需求，才能保证仪器在不同应用场景下稳定、准确地工作。这些需求看似简单，但每一条都至关重要，缺一不可。

​1. 分辨率要高​。
频谱仪显示的主要内容是频谱图和信号波形。频谱图里包含了信号的峰值、频率分量以及噪声底线等重要信息。如果显示屏的分辨率不够高，画面就会变得模糊不清。信号峰值不明显，甚至一些低强度或隐藏的频率分量都可能被忽略。这样会直接影响工程师对信号的判断，造成误判或漏判，进而影响测试结果的准确性。高分辨率的液晶屏能显示更多的像素点，波形细节表现得更细腻和真实，有利于精确捕捉和分析信号特征。例如，分辨率达到1920×1080的屏幕，在显示频谱峰值和波形边缘时，线条更加平滑，细节更丰富，这对后续的信号处理和故障诊断十分关键。

频谱仪液晶显示屏选型指南：12.1寸与15.6寸

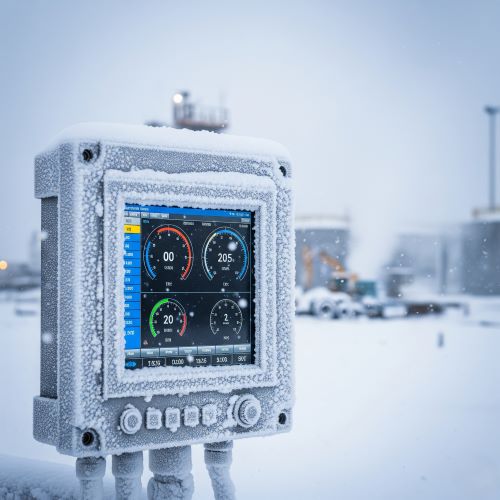

​2. 工作温度范围要宽​。
频谱仪在实验室使用时，环境温度一般比较稳定，大约在20℃到25℃之间。但是频谱仪的使用场景远不止实验室，很多时候需要在户外或者工厂现场进行测量。这些地方温度变化大，有时夏天高温超过40℃，冬天可能降到零下几十度。如果液晶显示屏的工作温度范围太窄，超出这个范围后屏幕可能出现死点、色彩失真甚至完全失效的情况。工业级液晶屏一般支持-30℃到+80℃的宽温范围，这样能确保屏幕在极端气候条件下依然正常工作，避免设备因为显示屏问题而停机。宽温设计还能延长屏幕寿命，减少维护成本。对于频谱仪这类高精密仪器来说，环境适应性极其重要。

频谱仪液晶显示屏选型指南：12.1寸与15.6寸

​3. 抗电磁干扰能力强​。
频谱仪本身是用来接收和分析射频信号的，周围环境往往存在强烈的电磁干扰，比如无线电发射设备、大功率开关电源等。如果液晶屏的抗干扰能力弱，就会出现画面抖动、雪花点、色斑等异常现象。这些干扰不仅影响屏幕显示效果，还会误导操作者，造成对频谱数据的错误解读。为此，工业级液晶屏通常采用低电压差分信号接口（LVDS），这种接口本身抗干扰能力强，而且屏幕设计时会加装屏蔽层和滤波元件，防止电磁波对信号线的影响。只有抗干扰设计良好的显示屏，才能保证频谱仪在复杂电磁环境中正常运行。

频谱仪液晶显示屏选型指南：12.1寸与15.6寸

​4. 接口形式多样​。
频谱仪内部主控板的设计不尽相同，部分设备采用LVDS接口，另一部分设备则使用嵌入式DisplayPort（eDP）接口。如果显示屏只能支持单一接口，就会限制它的应用范围，增加设备开发和维护难度。拥有多种接口支持的液晶屏可以灵活匹配不同的主控平台，减少更换屏幕时的兼容问题。这不仅降低了开发成本，也让后续设备升级和维修更加便捷。比如，一块屏幕同时支持LVDS和eDP接口，可以根据不同的设计需求切换使用，提升了产品的适用性和通用性。

​5. 亮度与对比度要好​。
液晶屏的亮度和对比度直接影响可视性。在室内弱光环境下，普通液晶屏表现良好，但频谱仪很多时候需要在阳光直射的户外环境使用。如果屏幕亮度不足，阳光照射下屏幕反光严重，信号波形几乎看不清楚，这会影响现场操作人员的判断。高亮度屏幕能确保在强光下依然清晰可见。对比度高则让波形和背景区别明显，信号峰值、噪声线和频率标记更加突出，减少视觉疲劳。尤其在长时间监测或复杂信号分析时，良好的视觉体验能有效提升工作效率和准确性。

总结来说，这几个核心需求是频谱仪液晶显示屏设计与选型的基础。没有高分辨率，数据表现不清晰；没有宽温设计，屏幕易坏无法稳定工作；没有抗干扰能力，信号分析误差大；没有多接口支持，设备适用性差；没有高亮高对比，用户体验和效率降低。选择一块综合性能优异的工业级液晶屏，是确保频谱仪长期高效运行的关键保障。后续我们会具体介绍12.1寸屏幕的技术参数和应用优势，帮助用户科学选型，打造更可靠的频谱仪设备。



三、12.1寸液晶屏技术参数详解

下面我们详细讲解 12.1 寸工业 LCD 屏的特点。这块尺寸适中的屏幕在频谱仪设计中非常常见，兼顾了便携性和显示效果，是许多中小型设备的首选。我们从尺寸与分辨率、接口类型、环境适应性、功耗与便携性、抗干扰能力以及适用场景几个方面来分析它的优势与应用价值。

尺寸与分辨率
12.1 寸屏幕属于中等大小，在便携型频谱仪中非常适用。它的常见分辨率有两种：1280×800 和 1024×768。1280×800 是宽屏比例，这种比例的屏幕在显示频谱图时能够提供更宽的横向视野，让用户同时观察更多频率段的信号特征。1024×768 是经典比例，更适合传统应用，显示界面布局紧凑。分辨率直接决定了屏幕可以呈现的信息量和细节程度。对于频谱仪来说，频谱图中的峰值、噪声线和微弱信号分量都需要清晰呈现。12.1 寸的 1280×800 屏既能保证波形显示细腻，又能在仪器尺寸有限的情况下节约空间，帮助工程师在紧凑的工作环境下高效操作。比如在移动测试站或者狭小的实验台上，12.1 寸屏能够在保证信号清晰度的同时，不占用过多空间。

接口类型
12.1 寸工业 LCD 屏通常采用 LVDS（低电压差分信号）接口。LVDS 信号的优势在于抗干扰能力强、传输稳定，并且功耗低，非常适合射频信号复杂的测试环境。相比传统的 TTL 或 VGA 接口，LVDS 对电磁干扰敏感度低，能保证波形显示不会出现抖动或噪点，尤其在野外或工业环境中非常重要。同时，LVDS 接口功耗小，能够降低仪器整体能耗，这对于便携设备来说尤其关键。通过这种接口，屏幕能够与主控板稳定连接，即使长时间运行也不会出现画面异常或信号延迟。

环境适应性
工业级 12.1 寸液晶屏的标准工作温度范围一般是 -20 ℃ 到 +70 ℃，这能够满足大部分室内实验室和控制环境的使用需求。然而，频谱仪经常需要在复杂环境下工作，比如户外测试、高温车间或寒冷地区。工业宽温型号可扩展到 -30 ℃ 到 +80 ℃，可以保证在极端环境下依然稳定显示。即使在酷热阳光下，屏幕色彩不会偏移；在低温环境中，也不会出现响应延迟或死点现象。这种宽温设计提高了屏幕可靠性，也延长了仪器的使用寿命，对于需要长期现场测量的频谱仪设备尤其重要。

功耗与便携性
12.1 寸屏功耗相对较低，这对便携型频谱仪来说是重要优势。低功耗意味着仪器整体发热量减少，设备能够保持较低温度，避免因过热导致的故障或测量误差。更重要的是，低功耗屏幕让整机设计可以更轻、更薄，提高便携性。对于频谱仪的现场操作人员来说，便携性意味着可以更方便地携带仪器进行移动测量、快速部署测试点，甚至在无人值守的环境中长时间运行而不担心耗电问题。低功耗也间接提升了电池续航能力，使得仪器在野外环境下工作时间更长，减少频繁充电或更换电源的麻烦。

抗干扰能力
在频谱仪应用中，抗干扰能力尤为重要。12.1 寸工业 LCD 屏除了 LVDS 接口自身抗干扰外，许多型号还在屏幕结构中增加了屏蔽层，进一步减少电磁干扰对显示的影响。在复杂电磁环境下，屏幕依然能够保持稳定的波形显示，噪点少，显示效果清晰。这对于工程师判断频谱数据、捕捉微弱信号、进行现场分析非常关键。抗干扰设计不仅保证了屏幕显示稳定，也保障了测量数据的可靠性，从而提高整体测试的准确性和安全性。

适用场景
12.1 寸屏非常适合便携型或小型频谱仪，例如现场检测、野外测量、移动工作站或实验室中的紧凑设备。屏幕体积小，有利于设备结构紧凑设计，同时性能上能满足频谱图显示的清晰度要求。在现场测量中，设备小巧便于快速部署，同时能够提供足够的显示空间让操作人员观察信号变化。对于工程师来说，这种屏幕既保证了便携性，又能提供高精度显示，是中小型频谱仪设备的理想选择。

结合以上参数特点，12.1 寸工业液晶屏在尺寸、分辨率、接口类型、环境适应性、功耗和抗干扰能力方面都表现均衡，能够满足追求便携性与清晰度平衡的频谱仪应用需求。如果用户优先考虑设备小巧、低功耗，并希望屏幕在复杂环境下保持稳定，那么 12.1 寸工业 LCD 屏是非常合适的选择。



四、15.6寸液晶屏技术参数详解

下面我们详细讲解 15.6 寸工业 LCD 屏的特点。这种尺寸的屏幕比 12.1 寸更大，适合对显示内容要求更高的频谱仪，尤其是高端便携式或台式设备。我们从尺寸与分辨率、接口类型与兼容性、显示性能、环境适应性、功耗与操作体验以及适用场景几个方面来分析它的优势与应用价值。

尺寸与分辨率
15.6 寸屏幕属于大屏类别，显示面积比 12.1 寸明显增大。这意味着在同样的分辨率下，每个像素显示的内容更多，视觉体验更宽广。15.6 寸屏幕常用分辨率为 1920×1080，即全高清（FHD）。全高清分辨率能够呈现更细腻的频谱图、信号波形以及复杂图表。对于频谱仪来说，这种分辨率尤其适合需要同时观察多个窗口或多路信号的应用。举例来说，在实验室测试或者复杂通信系统分析中，工程师可以在同一屏幕上显示主频谱图、功率谱、信号调制特性以及测量日志，而不必频繁切换界面。更高分辨率还可以让微弱信号峰值和噪声底线更清晰，避免因屏幕分辨率不足导致信号细节丢失。

接口类型与兼容性
15.6 寸工业 LCD 屏在接口设计上更加灵活，通常同时支持 LVDS 和 eDP（嵌入式 DisplayPort）两种接口。LVDS 适用于传统工业主控板，抗干扰能力强，信号稳定。而 eDP 接口则提供更高带宽，支持高刷新率和更复杂的显示控制，适合现代高性能主控平台。双接口设计让屏幕能够兼容不同主板和控制系统，降低开发成本和适配难度。对于研发团队来说，接口灵活性意味着在后续升级或者改造仪器时，不必更换整块屏幕，只需调整接口配置即可，显著节省成本与时间。

显示性能
15.6 寸屏幕的亮度和对比度都比小尺寸屏高，这直接影响频谱图的可读性。高对比度可以增强频谱图层次感，让波峰波谷更加分明，便于工程师快速捕捉微小信号变化。高亮度则保证屏幕在室内强光或户外环境下依然清晰可见，避免阳光下波形被冲淡或反光影响判断。此外，15.6 寸屏通常刷新率为 60Hz，动态显示流畅，适合实时频谱监测，尤其在观察快速变化的信号时，波形不会出现拖影或延迟。

环境适应性
15.6 寸工业屏的标准工作温度范围与 12.1 寸类似，一般是 -20 ℃ 到 +70 ℃，适合室内和一般工业环境使用。宽温型号可扩展至 -30 ℃ 到 +80 ℃，满足高低温极端环境下的使用需求。宽温特性保证仪器在野外测试、寒冷高海拔地区或夏季高温环境中依然可靠工作。工业屏的耐高低温性能还意味着在长时间运行中不会出现亮度下降、色彩漂移或者响应延迟，从而保障测试数据准确性。

功耗与操作体验
15.6 寸屏虽然比 12.1 寸屏耗电略高，但仍然控制在工业可接受范围内。大屏幕的优势在于操作体验更佳，工程师可以同时观察多个窗口和测量曲线，提高分析效率。在实验室或台式频谱仪中，大屏幕有利于复杂信号分析、多任务操作以及图表对比。大尺寸带来的视觉舒适性也减少了长时间工作的疲劳感，提高了用户体验。对于高端设备用户来说，这种屏幕在精度和效率上都明显优于小尺寸屏。

适用场景
15.6 寸屏非常适合高端频谱仪、实验室仪器或便携台式仪器。它能满足多窗口操作、复杂信号分析以及现场测试中对大视野的需求。与 12.1 寸相比，大屏幕提供更直观的界面布局，可以同时呈现多个测量模块，方便工程师快速判断数据。它同样适合移动工作站或野外测量，但更适合需要丰富信息展示和操作便利性的场景。大型屏幕与宽温、抗干扰设计结合，使其成为高性能频谱仪和专业测试测量仪器的理想选择。

结合以上特点，15.6 寸工业 LCD 屏在尺寸、分辨率、接口兼容性、显示性能、环境适应性和操作体验上都提供了全面优势。它适合追求高精度、高可视性和复杂操作体验的用户，是高端频谱仪设备的首选。对于需要同时显示多信号、多窗口以及保证户外或工业环境稳定性的仪器，15.6 寸屏能够提供更清晰、更直观和更可靠的显示效果。

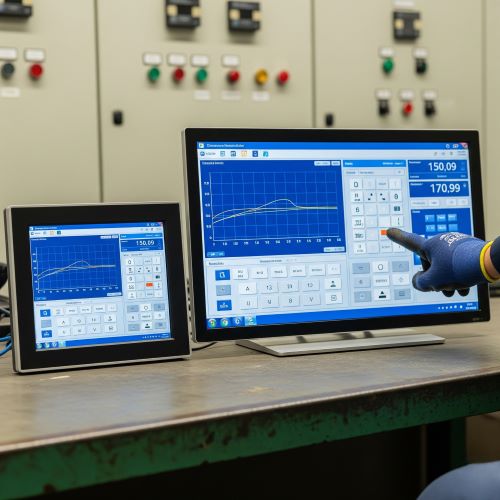

五、12.1寸与15.6寸对比分析与选型建议

在选择频谱仪液晶屏时，12.1 寸和 15.6 寸是两类主流工业屏幕。每种尺寸都有自身优势与适用场景。对比分析可以帮助工程师根据设备空间、使用环境和操作需求做出合理选择。我们从分辨率、屏幕尺寸、接口类型、工作温度、功耗与空间占用、适用场景等方面进行详细对比。

分辨率对比
12.1 寸屏幕常用分辨率为 1280×800 或 1024×768。1280×800 是宽屏比例，适合显示单个频谱图和一些辅助数据；1024×768 为经典比例，更适合兼容老旧设备界面设计。分辨率直接影响频谱图和波形的细节显示能力。12.1 寸屏幕像素密度较高，但显示内容相对有限，适合紧凑型仪器。
15.6 寸屏幕常用分辨率为 1920×1080（全高清 FHD），像素更多，能够呈现更丰富的信息和细节。在多窗口或多信号显示时，15.6 寸屏幕优势明显。它能同时显示主频谱图、功率谱、调制分析和测量日志，避免频繁切换界面，提高工作效率。

屏幕尺寸与视野
12.1 寸屏幕体积小巧，便于便携设备设计，重量轻，占用空间少。适合野外测量、移动工作站或紧凑型实验室仪器。用户可以快速携带和部署仪器，但显示面积有限，查看多信号或多窗口信息时可能需要缩放或切换。
15.6 寸屏幕视野开阔，适合高端仪器和台式设备。大屏幕可同时显示多个信号模块，方便工程师进行综合分析。尤其在实验室或高端现场测试中，大屏幕可以让用户一次性观察更多信息，提高操作效率和数据判断精度。

接口类型
12.1 寸屏幕一般采用 LVDS 接口，抗干扰能力强，信号稳定，适合工业环境下使用。
15.6 寸屏幕同时支持 LVDS 和 eDP 接口。LVDS 保持传统兼容性，eDP 提供更高带宽和刷新率，适合现代主控平台。接口灵活性让 15.6 寸屏在升级或改造仪器时更容易适配，降低开发成本。

工作温度与环境适应性
12.1 寸屏幕标准工作温度为 -20 ℃ 到 +70 ℃，宽温版本可扩展至 -30 ℃ 到 +80 ℃。小尺寸屏的热容量低，散热更快，适合便携和室内外切换使用。
15.6 寸屏幕标准温度范围相同，宽温型号也可到 -30 ℃ 到 +80 ℃。虽然屏幕面积大，热容量较高，但现代工业屏设计采用高效散热方案，确保在极端温度下稳定显示。

功耗与空间占用
12.1 寸屏功耗低，占用空间小，适合紧凑型或便携设备，整体仪器可以更轻更薄。
15.6 寸屏功耗略高，占用空间大，但提供更好的显示体验和操作便利性。对于台式设备或高端仪器，这种增加的功耗是可接受的，因为它换来的是信息展示更全面、操作效率更高。

适用场景
12.1 寸屏适合小型化、便携式仪器，如现场测试、野外测量和移动工作站。
15.6 寸屏更适合高端仪器、实验室环境或需要多信号同时观察的场景。它在复杂信号分析、教学演示和精密测试中优势明显。

总结与选型建议

频谱仪液晶显示屏选型指南：12.1寸与15.6寸

通过对比分析，工程师可以根据设备设计目标、使用环境和操作需求，选择最适合的工业 LCD 屏，从而提升频谱仪整体性能和用户体验。

六、杭州立煌科技有限公司：专业工业显示屏解决方案提供商

在频谱仪和其他测试测量设备中，液晶显示屏的品质直接影响数据的可视化和操作体验。因此，选择一家专业的工业显示屏供应商至关重要。杭州立煌科技有限公司（以下简称“立煌科技”）专注于工业级液晶显示模组的研发与生产，拥有多年液晶屏设计、制造及应用经验，能够为客户提供全方位、高可靠性的显示解决方案。

公司简介
立煌科技成立于 2005 年，总部位于杭州高新技术产业园区。公司核心团队来自液晶显示、电子工程和自动化控制领域，具备丰富的产品研发与项目管理经验。公司坚持自主研发与创新，已申请多项国内专利，并通过 ISO9001 质量管理体系认证。其产品广泛应用于测试测量仪器、通信设备、工业控制、医疗设备及交通系统等多个行业。公司始终坚持“品质为先，客户为本”的理念，为客户提供可靠的工业显示解决方案。

产品优势

  1. 全系列工业 LCD 屏
    立煌科技提供从 7 寸到 21 寸的全系列工业液晶屏，涵盖 12.1 寸和 15.6 寸主流尺寸。所有产品均支持宽温、高亮、抗干扰等定制化需求，能够满足不同设备的显示需求。无论是便携型频谱仪，还是台式高端测试设备，都可以找到合适屏幕解决方案。
  2. 宽温与高亮设计
    工业级液晶屏在室外或极端环境下仍需保证可靠显示。立煌科技的屏幕标准工作温度为 -20℃ 到 +70℃，可选宽温型号可达到 -30℃ 到 +80℃。亮度高达 1000 尼特以上，保证室内外不同光照条件下都能清晰观察信号波形和频谱图。
  3. 强抗干扰能力
    屏幕设计采用 LVDS 或 eDP 接口，结合内部屏蔽层，能够有效抵抗电磁干扰，保证在射频复杂环境下显示稳定、波形清晰。这对于频谱仪、通信测试设备等高精度测量仪器尤为重要。
  4. 定制化能力强
    公司可根据客户需求提供显示分辨率、接口类型、亮度、对比度、外观尺寸等多维度定制化方案。客户可以根据仪器结构、使用场景和操作习惯选择最适合的屏幕，从而提升设备性能与用户体验。

应用案例

服务支持

  1. 免费选型咨询
    公司提供专业技术团队支持，结合客户设备类型和应用场景推荐最合适的液晶屏型号。
  2. 技术对接支持
    在接口、驱动、结构匹配等方面提供一对一技术对接，确保屏幕与设备主控板完美兼容。
  3. OEM/ODM 合作
    支持定制产品开发，包括外观、尺寸、亮度、接口、宽温等级等，满足客户差异化需求。
  4. 样品测试支持
    提供样品供客户测试，包括实验室测评和现场试用，确保屏幕在目标设备中表现稳定可靠。

立煌科技不仅提供高性能工业液晶屏，还提供完整的技术支持和定制化服务。对于频谱仪等精密测试设备用户而言，选择立煌科技的屏幕意味着可以在保证信号显示清晰的同时，提高操作效率和测试可靠性。无论是便携型还是台式高端设备，立煌科技都能提供最合适的显示解决方案，为仪器性能提升和用户体验优化提供坚实基础。



七、总结

频谱仪屏选型关键因素有：尺寸、分辨率、接口、亮度对比度、环境适应性、功耗空间、抗干扰等。每一项都不可忽视。

12.1 寸屏适合紧凑、便携型设备，它轻、耗电少、性能足够。15.6 寸屏更适合复杂分析与多任务操作场景，它大、细节丰富、视觉体验更佳。

选择时应结合实际需求和设备整体结构。还要考虑供应商能力。杭州立煌科技能提供完整解决方案，从技术到供货，都能一对一服务。

总之，好屏幕是频谱仪精准、稳定、易用的基础。政府机构、科研单位、工业客户都要重视显示模块选型。携手专业厂商，打造更可靠、更易操作的频谱测量设备。

常见问答（FAQ，7条）

  1. 问：为何要选工业级 LCD 而非普通消费屏？
    答：工业级屏适应温度宽，抗干扰强，寿命长。而消费屏一般对环境控制要求高，不适合长时间工业使用。
  2. 问：12.1 寸屏真的足够显示频谱细节吗？
    答：12.1 寸的 1280×800 分辨率足够显示基础波形。对日常分析足够。但若需多窗口或精细信号查看，可考虑 15.6 寸。
  3. 问：LVDS 接口为何常用？
    答：LVDS 抗干扰能力好，传输稳定，功耗低。在射频复杂环境常用。适合频谱仪系统。
  4. 问：宽温版屏幕很贵吗？
    答：宽温型号确实成本略高。但在极端环境使用时，能避免设备返修成本，长期来看更具性价比。
  5. 问：为什么还要高亮度？普通亮度不行吗？
    答：普通亮度在室外可能看不清。高亮屏在强光下也清晰，提升操作效率，防止误读。
  6. 问：是否所有频谱仪都能换屏？需要重设计吗？
    答：若屏幕接口兼容，改动较小。但若接口不同，需驱动及结构调整。选择多接口屏，如 LVDS+eDP 可降低设计成本。
  7. 问：杭州立煌科技能做样品测试吗？
    答：可以。他们支持样品测试，并提供选型咨询、技术对接等一站式服务。这有助于快速验证设计。
参考资料

  1. Spectrum analyzer: application and practical use in electronic ... https://www.tme.com/us/en-us/news/library-articles/page/69944/spectrum-analyzer-application-and-practical-use-in-electronic-diagnostics/

  2. Spectrum Analysis Basics, Part 1 - What is a Spectrum Analyzer ... https://www.keysight.com/blogs/en/tech/rfmw/2020/05/01/spectrum-analysis-basics-part-1-what-is-a-spectrum-analyzer

  3. How Does a Spectrum Analyzer Work - Used Keysight Equipment https://www.keysight.com/used/us/en/knowledge/guides/spectrum-analyzer-buying-guide/how-does-a-spectrum-analyzer-work

  4. Spectrum analyzer - Wikipedia https://en.wikipedia.org/wiki/Spectrum_analyzer

  5. What is a Spectrum Analyzer & What Does it Do? - Tektronix https://www.tek.com/en/documents/primer/what-spectrum-analyzer-and-why-do-you-need-one

  6. Spectrum Analyzer vs Oscilloscope: A Comparison Guide for Engineers - Keysight https://www.keysight.com/used/us/en/knowledge/guides/spectrum-analyzer-vs-oscilloscope

  7. Signal and spectrum analyzers | Rohde & Schwarz https://www.rohde-schwarz.com/se/products/test-and-measurement/signal-and-spectrum-analyzers_63665.html

  8. Spectrum Analyzer Basics - HP Memory Project https://hpmemoryproject.org/an/pdf/an_150.pdf

  9. Fourier analysis - Wikipedia https://en.wikipedia.org/wiki/Fourier_analysis

  10. Spectral Analysis (Fourier Series) https://www.me.psu.edu/cimbala/me345/Lectures/Spectral_Analysis_Fourier_series.pdf

  11. Spectrum Analyzers 101: A Beginner's Guide https://www.numberanalytics.com/blog/spectrum-analyzers-101

  12. Fourier Sound Analyzer - UW–Madison Physics Department https://www.physics.wisc.edu/ingersollmuseum/exhibits/waves/fourier/

  13. en.wikipedia.org https://en.wikipedia.org/wiki/Spectrum_analyzer#:~:text=History,-Learn%20more&text=The%20first%20spectrum%20analyzers%2C%20in,analyzers%20were%20introduced%20in%201967.

  14. FFT Spectrum Analyzer: Fast Fourier Transform - Electronics Notes https://www.electronics-notes.com/articles/test-methods/spectrum-analyzer/fft-fast-fourier-transform-spectrum-analyser.php

  15. Different Types of Spectrum Analyzers - Keysight https://helpfiles.keysight.com/csg/89600B/Webhelp/Subsystems/concepts/content/concepts_types_spec_an.htm

  16. About FFT Spectrum Analyzers - thinkSRS.com https://www.thinksrs.com/downloads/pdfs/applicationnotes/AboutFFTs.pdf

  17. Guide to FFT Analysis (Fast Fourier Transform) - Dewesoft https://dewesoft.com/blog/guide-to-fft-analysis

  18. Understand the development history of signal spectrum analyzers ... https://en.eeworld.com.cn/news/Test_and_measurement/eic633014.html

  19. Real time spectrum analyzers vs. swept spectrum analyzers - Test & Measurement Tips https://www.testandmeasurementtips.com/difference-real-time-swept-spectrum-analyzers/

  20. Advantages of Real-time Spectrum Analyzers in High Energy ... https://www.tek.com/en/documents/application-note/advantages-real-time-spectrum-analyzers-high-energy-physics-applications-0

  21. Understanding basic spectrum analyzer operation | Rohde & Schwarz https://www.rohde-schwarz.com/us/products/test-and-measurement/essentials-test-equipment/spectrum-analyzers/understanding-basic-spectrum-analyzer-operation_256005.html

  22. RF Spectrum Analyzers & Signal Analyzers - Tektronix https://www.tek.com/en/products/spectrum-analyzers

  23. 实时频谱仪原理及操作指南 - Tektronix, https://download.tek.com/document/37C-21034-0.pdf

  24. what's the difference between VSA and Sweep-time spectrum analyser? - EEVblog https://www.eevblog.com/forum/testgear/what_s-the-difference-between-vsa-and-sweep-time-spectrum-analyser/

  25. 实时频谱仪原理及应用案例集汇编 - Tektronix https://download.tek.com/document/37C-21554-0.pdf

  26. Fundamentals of Real-Time Spectrum Analysis - Tektronix https://www.tek.com/en/documents/primer/fundamentals-real-time-spectrum-analysis

  27. 实时分析的实现原理- 技术文档 https://scdn.rohde-schwarz.com/ur/pws/dl_downloads/dl_application/application_notes/1ef77/1EF77_2c_Real-time_Spectrum_Analysis.pdf

  28. Fundamentals of Real-Time Spectrum Analysis - Oregon State University https://sites.science.oregonstate.edu/~hetheriw/astro/rt/info/instruments/fundamentals_of_real-time_spectrum_analysis_tektronix.pdf

  29. Practical Real Time Spectrum Analyzer Applications Part 1 — Basics Of Interference Hunting And Spectrum Monitoring | Signal Hound https://signalhound.com/news/practical-real-time-spectrum-analyzer-applications-part-1-basics-of-interference-hunting-and-spectrum-monitoring/

  30. TSP #37 - Tektronix RSA306 USB Real-Time Spectrum Analyzer Review and Experiments

  31. 頻譜分析儀- 維基百科，自由的百科全書 https://zh.wikipedia.org/zh-tw/%E9%A2%91%E8%B0%B1%E5%88%86%E6%9E%90%E4%BB%AA

  32. Key Measurables: HP 8551 - Hewlett-Packard Historical Archive https://www.hewlettpackardhistory.com/item/key-measurables/

  33. 我们的历史 - 是德科技 https://www.keysight.com.cn/cn/zh/about/timeline.html

  34. Spectrum Analyzer - HP Memory Project https://www.hpmemoryproject.org/wb_pages/wall_b_page_04.htm

  35. H EWLETTTAC KA R D A New Microwave Spectrum Analyzer f - The Hewlett Packard Archive https://hparchive.com/Journals/HPJ-1964-08.pdf

  36. 8566A Spectrum Analyzer - Linkwitz Lab  rel="nofollow"https://www.linkwitzlab.com/Presentations/8566A%20Spectrum%20Analyzer-2.pdf

  37. tttlllilllltrrrr - The Hewlett Packard Archive https://hparchive.com/Journals/HPJ-1978-06.pdf

  38. Spectrum Analyzers - VintageTEK https://vintagetek.org/spectrum-analyzers/

  39. Pioneers in spectrum analysis - YouTube

  40. RSA6100A Series Real-Time Spectrum Analyzers ... - Tektronix https://download.tek.com/manual/077016903web.pdf

  41. Tradition of innovation | Rohde & Schwarz https://www.rohde-schwarz.com/us/about/magazine/tradition-of-innovation/tradition-of-innovation_256967.html

  42. THE HISTORY OF MEASURING RECEIVERS AT ROHDE ... https://scdn.rohde-schwarz.com/ur/pws/dl_downloads/dl_common_library/dl_brochures_and_datasheets/pdf_1/Sonderdruck-Messempfaenger-Story.pdf

  43. Anritsu Group Company Profile 2021 https://dl.cdn-anritsu.com/en-en/about-anritsu/corporate-information/profile/company-profile-2021-en.pdf

  44. Anniversary https://dl.cdn-anritsu.com/en-en/test-measurement/files/Brochures-Datasheets-Catalogs/Articles/spa50-ez1100.pdf

  45. Site Master MS2085A and MS2089A | Anritsu America https://www.anritsu.com/en-us/test-measurement/products/ms208xa

  46. Cathode-ray tube - Wikipedia https://en.wikipedia.org/wiki/Cathode-ray_tube

  47. Bach – CRT limits - Michael Bach https://michaelbach.de/misc/crtlimits/

  48. HP Agilent Spectrum Analyzer 859X LCD display - EEVblog https://www.eevblog.com/forum/repair/spectrum-analyzer-859x-lcd-display/

  49. 5 Advantages of Liquid-Crystal Displays (LCDs) - Nelson Miller https://nelson-miller.com/5-advantages-of-liquid-crystal-displays-lcds/

  50. Oscilloscopes with digital phosphor technology (DPO) https://www.tehencom.com/Categories/Oscilloscopes/DPO/DPO_Technology-e.htm

  51. Oscilloscope History and Milestones http://www.oscopes.info/background/2265-oscilloscope-milestones

  52. What is a Liquid Crystal Display (LCD)? Advantages & Disadvantages | Lenovo US https://www.lenovo.com/us/en/glossary/what-is-lcd/

  53. Applications of LCD TFT display: uses and benefits - Proculus Technologies https://www.proculustech.com/the-common-application-of-lcd-tft-display-panels

  54. LED vs LCD Monitors: Which is Better for You? | HP® Tech Takes https://www.hp.com/us-en/shop/tech-takes/differences-between-led-display-and-lcd-monitor

  55. Handheld Spectrum Analyzer: Your Comprehensive Buying Guide - Keysight https://www.keysight.com/used/us/en/knowledge/guides/spectrum-analyzer-buying-guide/handheld-spectrum-analyzer-buying-guide

  56. DPX Acquisition Technology for Spectrum Analyzers Fundamentals - Tektronix https://www.tek.com/en/documents/primer/dpx-acquisition-technology-spectrum-analyzers-fundamentals

  57. DPX Overview - Tektronix https://www.tek.com/en/video/product-demo/dpx-overview

  58. Real-Time Spectrum Analyzer Mini Guide - Interference Technology https://interferencetechnology.com/wp-content/uploads/2016/10/2016-IT-Real-Time-Spectrum-Analyzer-Guide.pdf

  59. Spectrum Master MS2720T | Anritsu America https://www.anritsu.com/en-us/test-measurement/products/ms2720t

  60. Spectrum Analyzers | VIAVI Solutions Inc. https://www.viavisolutions.com/en-us/products/spectrum-analyzers

  61. Spectrum Analyzers for EMC Testing https://theemcshop.com/radiated-emissions/spectrum-analyzers-for-emc-testing/

  62. Electromagnetic Pre-compliance Testing | Siglent Solutions https://siglentna.com/electromagnetic-pre-compliance-testing/

  63. EMC Pre-compliance Solutions by Rigol Technologies https://www.rigolna.com/ds1zinfo/emc.php

  64. Precompliant EMC/EMI Spectrum Analyzers https://theemcshop.com/emc-receivers-emi-analyzers/precompliant-emc-emi-spectrum-analyzers/

  65. The Practical Application of Spectrum Analyzer in Real Life with Signal Analyzer - LISUN https://www.lisungroup.com/news/technology-news/spectrum-analyzer.html

  66. 6G Technology | Anritsu America https://www.anritsu.com/en-us/test-measurement/solutions/6g-technology?tm_navigation=solution

  67. 6G Spectrum: Unleashing Extreme Performance - Ericsson https://www.ericsson.com/en/6g/spectrum

  68. 6G Testing: Challenges, Framework, and Future Prospects - The volt Post https://thevoltpost.com/6g-testing-challenges-framework-future-prospects/

  69. Mobile near-field terahertz communications for 6G and 7G networks: Research challenges - Frontiers https://www.frontiersin.org/journals/communications-and-networks/articles/10.3389/frcmn.2023.1151324/full

  70. Terahertz Communications and Sensing for 6G and Beyond: A Comprehensive Review - arXiv https://arxiv.org/html/2307.10321v2

  71. Classify RF Signals Using AI | Trustworthy Artificial Intelligence Research Lab https://sites.psu.edu/truongtran/classify-rf-signals-using-ai/

  72. Code & Waves: Signal Classification with Deep Learning ... https://www.microwavejournal.com/blogs/33-code-and-waves/post/42396-code-and-waves-signal-classification-with-deep-learning

  73. Using Deep Learning for Signal Detection and Classification - Spectric Labs https://www.spectric.com/post/using-deep-learning-for-signal-detection-and-classification

  74. Machine learning for radio frequency applications - The Alan Turing Institute https://www.turing.ac.uk/research/interest-groups/machine-learning-radio-frequency-applications

  75. Deep Learning-Based Spectrum Sensing for Cognitive Radio Applications - MDPI https://www.mdpi.com/1424-8220/24/24/7907

  76. A Survey on Machine Learning Algorithms for Applications in Cognitive Radio Networks - arXiv https://arxiv.org/pdf/2106.10413

  77. The Rise of AI in 6G Networks A Comprehensive Review - ResearchGate https://www.researchgate.net/publication/384972564_The_Rise_of_AI_in_6G_Networks_A_Comprehensive_Review

  78. PXI Products - Keysight https://www.keysight.com/us/en/products/modular/pxi-products.html

  79. What is PXI and Why Use It - PCI eXtensions for Instrumentation https://insight.averna.com/en/resources/blog/why-choose-pxi

  80. The Role of PXI in 5G New Radio RF tests - Keysight https://www.keysight.com/us/en/assets/7018-06928/article-reprints/5992-4168.pdf

  81. An Overview of the PXI Platform - NI - National Instruments https://www.ni.com/en/shop/pxi/overview-pxi.html

上篇：五大关键参数助您选择便携式污水检测设备的工业液晶屏
下篇：友达 (AUO)P650QVN05.0屏,65寸4K液晶屏有哪些应用场景
