京东方19寸工业液晶屏MV190E0M-N10参数资料-19寸常规工业屏

MV190E0M-N10

品牌:京东方

尺寸:19.0寸

  • 产品规格
  • 产品图片
一:京东方19工业液晶屏MV190E0M-N10基本信息
面板品牌 京东方(BOE)
面板型号 MV190E0M-N10
面板类型 a-Si TFT-LCD,液晶模组
工作温度 0~50°C
存储温度 -20~60°C
产品应用 工业显示
耐振动性 1.5G(14.7 m/s²)
当前生产状态 量产中

二:京东方19工业液晶屏MV190E0M-N10结构特征
液晶屏尺寸 19英寸
点分辨率 1280(RGB)×1024,SXGA
像素排列 RGB垂直条状
宽高比 5:4 (宽:高)
点间距 0.0976×0.2928mm
像素间距 0.2928×0.2928mm(86PPI)
外观尺寸 396(W) × 324(H)mm
显示尺寸 374.784(W)×299.827(H) mm
可视尺寸 378.8(W)×303.0(H) mm
外观厚度 8.7/10.4(Typ./Max.)mm
风景肖像 风景模式
表面处理 雾面(Haze 25%),Hard coating(3H)
重量 1.69Kgs(Typ.)
触摸面板 可配套电容、电阻触摸屏

三:京东方19工业液晶屏MV190E0M-N10光学特征
显示模式 ADS,常黑显示,透射式
液晶屏亮度 250cd/m2 (Typ.)
对比度 1000:1(Typ.)(透射)
显示颜色 16.7M(6-bit + Hi-FRC)
响应时间 8/8(Typ.)(Tr/Td);14(Typ.)(G to G)ms
可视角度 89/89/89/89 (Typ.)(CR≥10)
亮度均匀性 1.33(Max.)(9 points)
白色色度 Wx:0.313, Wy:0.329    色温6485K

四、京东方19工业液晶屏MV190E0M-N10发光系统
灯管位置 侧入式光源
光源类型 WLED
光源寿命 30K(Min.)(小时)
接口类型 端子
接口电压 46.5±3.0 V
接口电流 95mA(Typ.)
接口脚数 6 pins

五、京东方19工业液晶屏MV190E0M-N10信号接口
信号大类 LVDS
信号小类 LVDS(2 ch,8-bit)
面板电压 5.0V(Typ.)
面板电流 0.6/1.1A(Typ./Max.)
接口类型 端子
接口脚数 30 pins


● 补充说明:以上资料仅供参考,如有某项不准确,可以联系我们客服提供产品的规格资料,产品均以pdf规格为准。

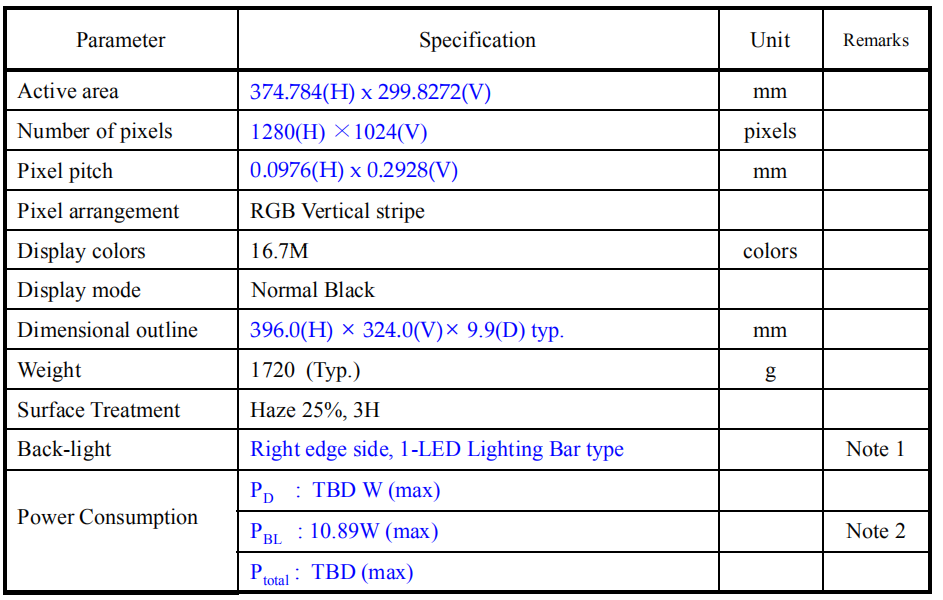

MV190E0M-N10主要参数图:MV190E0M-N10

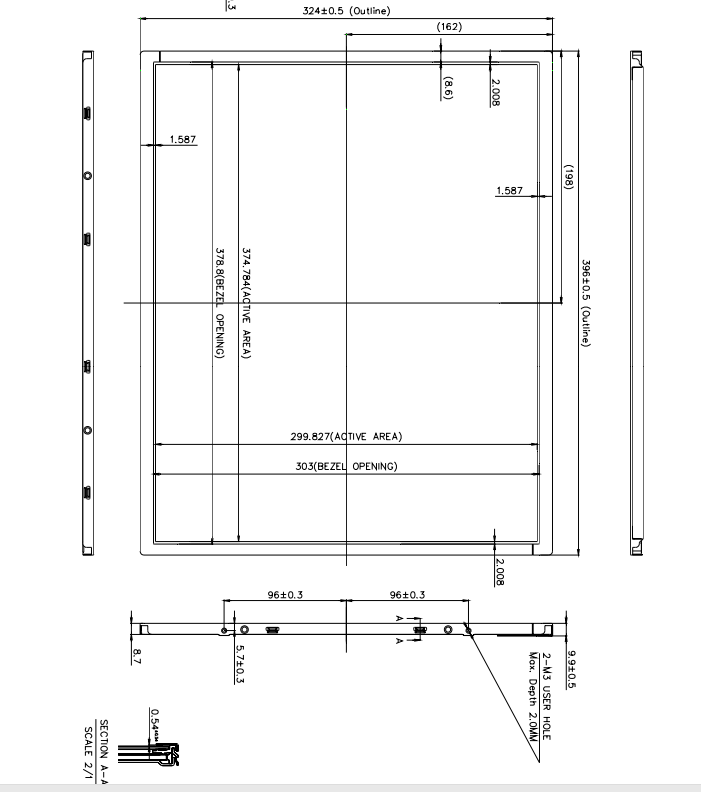

MV190E0M-N10结构图:MV190E0M-N10结构图
