一:京东方10.1寸TFT液晶模组GV101WXM-N81基本信息
面板品牌 |
京东方(BOE) |
面板型号 |
GV101WXM-N81 |
型号别名 |
BOE03F2 |
面板类型 |
a-Si TFT-LCD,液晶模组 |
工作温度 |
-20~60°C |
存储温度 |
-20~60°C |
产品应用 |
平板显示,工业显示 |
耐振动性 |
- |
当前生产状态 |
量产中 |
二:京东方10.1寸TFT液晶模组GV101WXM-N81结构特征
液晶屏尺寸 |
10.1英寸 |
点分辨率 |
1280(RGB)×800,WXGA |
像素排列 |
RGB垂直条状 |
宽高比 |
16:10 (宽:高) |
点间距 |
0.0565×0.1695mm |
像素间距 |
0.1695×0.1695mm(149PPI) |
外观尺寸 |
228.3(W)×149.05(H) mm |
显示尺寸 |
216.9(W)×135.6(H) mm |
可视尺寸 |
- |
外观厚度 |
2.4±0.2 mm |
风景肖像 |
风景模式 |
表面处理 |
镜面(Haze 0%), Hard coating |
重量 |
155 g(Max.) |
触摸面板 |
可配套电容、电阻触摸屏 |
三:京东方10.1寸TFT液晶模组GV101WXM-N81光学特征
显示模式 |
ADS,常黑显示,透射式 |
液晶屏亮度 |
300cd/m2 (Typ.) |
对比度 |
800:1(Typ.)(透射) |
显示颜色 |
16.7M(6-bit + Hi-FRC) |
响应时间 |
30(Typ.)(Tr/Td)ms |
可视角度 |
85/85/85/85 (Typ.)(CR≥10) |
亮度均匀性 |
1.40/1.60(Typ./Max.)(13 points) |
白色色度 |
Wx:0.314, Wy:0.339 色温6360K |
四、京东方10.1寸TFT液晶模组GV101WXM-N81发光系统
灯管位置 |
侧入式光源 |
光源类型 |
WLED |
光源寿命 |
15K(Min.)(小时) |
接口类型 |
包含在屏信号接口中(含LED驱动器) |
接口电压 |
4.5/14 V(Min./Max.) |
接口电流 |
- |
接口脚数 |
- |
五、京东方10.1寸TFT液晶模组GV101WXM-N81信号接口
信号大类 |
EDP |
信号小类 |
EDP(1 Lane),eDP1.2,HBR1(2.7G / lane) |
面板电压 |
3.3V(Typ.) |
面板电流 |
212/272 mA(Typ./Max.) |
接口类型 |
端子 |
接口脚数 |
30 pins |
● 补充说明:以上资料仅供参考,如有某项不准确,可以联系我们客服提供产品的规格资料,产品均以pdf规格为准。

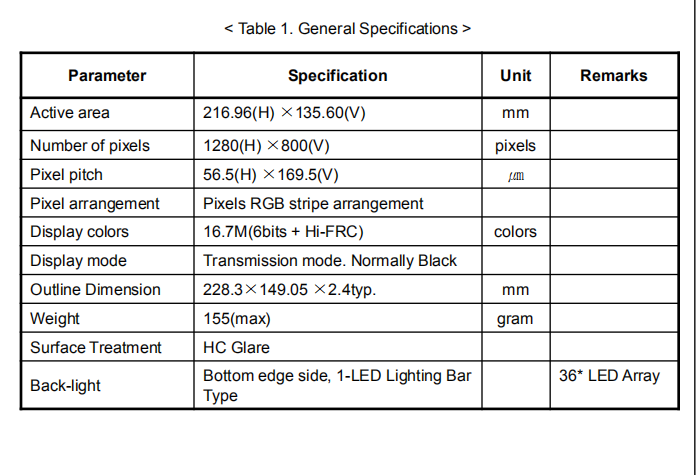

GV101WXM-N81大概参数图:

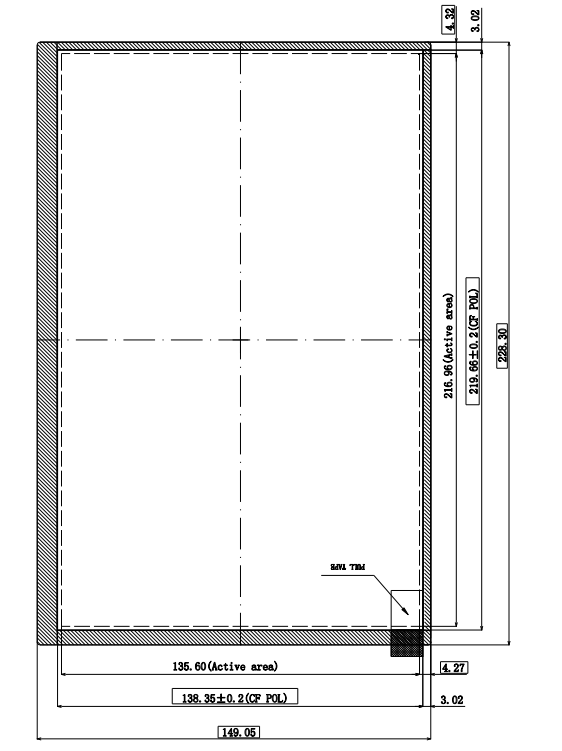

GV101WXM-N81结构图:
