产品型号：GV101WXM-N80

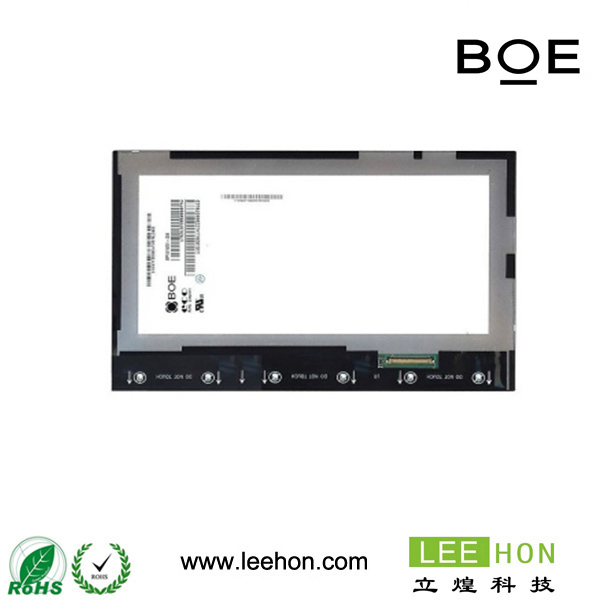

产品名称：京东方10.1寸高对比度工业液晶屏 分辨率1280*800 GV101WXM-N80
GV101WXM-N80是京东方推出的一款10.1寸的工业液晶屏,分辨率为1280*800,亮度为500(Typ.),视角为85/85/85/85(Typ.)(CR≥10),对比度为1300:1(Typ.)(透射),背光WLED,工作温度为-20~70℃
品牌：京东方 尺寸：10.1寸
分辨率：1280*800 亮度：500nit
视角：85/85/85/85 (Typ.)(CR≥10) 对比度：1300:1
背光：WLED 工作温度：-20 ~ 70 ℃
立即联系
一：京东方10.1寸工业液晶屏GV101WXM-N80基本信息
| 品 牌 | 京东方 (BOE) |
| 液晶屏型号 | GV101WXM-N80 |
| 别名 | - |
| 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C |
| 应用设备 | 工业 |
| 耐振动性 | - |
| 当前生产状态 | 量产中 |
二：京东方10.1寸工业液晶屏GV101WXM-N80结构特征
| 液晶屏尺寸 | 10.1寸 |
| 点分辨率 | 1280(RGB)×800, WXGA |
| 像素排列 | RGB垂直条状 |
| 宽高比 | 16:10 (H:V) |
| 点间距 | 0.0565×0.1695 mm (H×V) |
| 像素间距 | 0.1695×0.1695 mm (H×V) [149PPI] |
| 表面处理 | Hard coating (3H) |
| 显示区域 | 216.96×135.6 mm (H×V) |
| 外观尺寸 | 228.2×148.85 mm (H×V) |
| 可视区域 | - |
| 外观厚度 | 2.6/4.9 (Typ./Max.) mm |
| 重量 | TBD |
| 触摸屏 | - |
三、京东方10.1寸工业液晶屏GV101WXM-N80光学特征
| 显示模式 | ADS，常黑显示，透射式 |
| 液晶屏亮度 | 500 cd/m² (Typ.) |
| 对比度 | 1300:1 (Typ.) (透射) |
| 显示颜色 | 16.7M (6-bit + Hi-FRC) |
| 响应时间 | 30 (Typ.)(Tr+Td) (ms) |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.313; Wy:0.329 |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(13 points) |
| 色温 | 6485K |
四、京东方10.1寸工业液晶屏GV101WXM-N80发光系统
| 灯管位置 | 侧入式光源 |
| 光源类型 | WLED |
| 光源寿命 | 15K (Min.) 小时 |
| 接口类型 | - |
| 接口脚数 | - |
| 输入电压 | 21/23.1V (Typ./Max.) |
| 输入电流 | - |
| 功耗 | 2.52/2.8W (Typ./Max.) |
五、京东方10.1寸工业液晶屏GV101WXM-N80信号接口
| 信号接口 | eDP1.2, HBR1 (2.7G/lane) |
| 电压输入 | 3.3V (Typ.) |
| 电流输入 | TBD |
| 功耗 | - |
| 接口类型 | 端子 |
| 接口脚距 | 0.5 mm |
| 接口数量 | 1 pcs |
| 接口脚数 | 40 pins |
六、京东方10.1寸工业液晶屏GV101WXM-N80包装尺寸
| 数量 | 42 |
| 重量 | 13.40 |
| 包装尺寸 | 482×366×297 |
● 补充说明：以上京东方10.1寸工业液晶屏GV101WXM-N80资料仅供参考，如有某项不准确，可以联系我们客服提供GV101WXM-N80产品的规格资料，产品均以pdf规格为准。
