产品型号：EV101WUM-N80

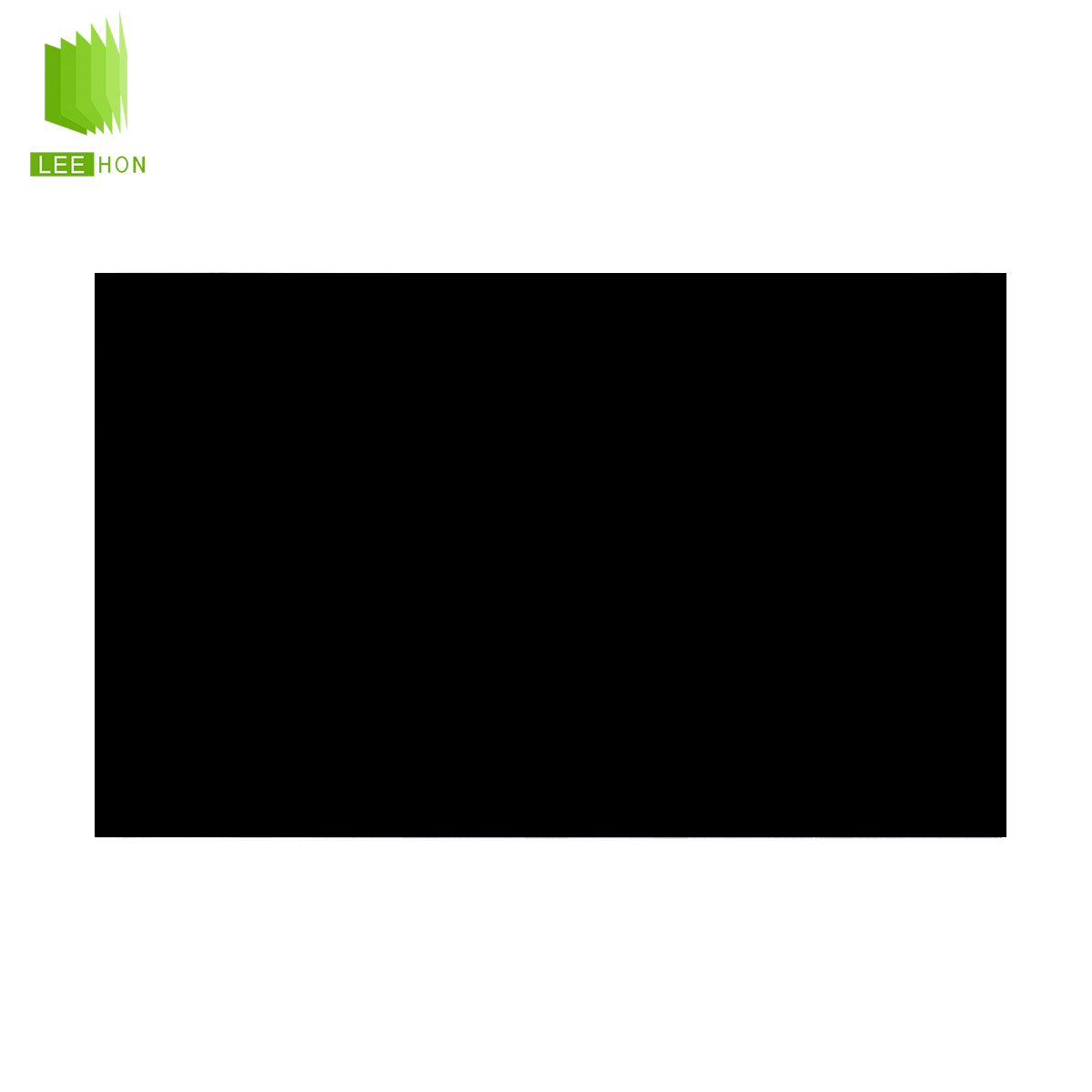

产品名称：京东方10.1寸全视角户外高亮高对比度液晶屏 EV101WUM-N80 ads常黑显示
EV101WUM-N80是京东方推出的10.1寸全视角户外高亮高对比度液晶屏,分辨率为1920*1200,亮度为1000cd/m²(Typ.),视角为80/80/80/80(Typ.)(CR≥10),对比度为1000:1(Typ.)(透射),WLED背光,工作温度为0~50℃
品牌：京东方 尺寸：10.1寸
分辨率：1920*1200 亮度：1000 cd/m²
视角：80/80/80/80 (Typ.)(CR≥10) 对比度：1000 : 1
背光：WLED 工作温度：0~50℃
一：京东方10.1寸工业液晶屏EV101WUM-N80基本信息
| 品牌 | 京东方 (BOE) |
| 液晶屏型号 | EV101WUM-N80 |
| 别名 | - |
| 工作温度 | 0~50℃ |
| 存储温度 | -20℃~60℃ |
| 应用设备 | 工业 |
| 耐振动性 | - |
| 当前生产状态 | 量产中 |
二：京东方10.1寸工业液晶屏EV101WUM-N80结构特征
| 液晶屏尺寸 | 10.1寸 |
| 点分辨率 | 1920*1200 |
| 像素排列 | RGB垂直条状 |
| 宽高比 | 16:10 |
| 点间距 | 0.03764×0.11292 mm |
| 像素间距 | 0.11292×0.11292 mm [224PPI] |
| 表面处理 | Hard coating |
| 显示区域 | 216.806(W)×135.504(H) mm |
| 外观尺寸 | 10.1寸 |
| 可视区域 | - |
| 外观厚度 | 4.3/8.5 (Typ./Max.) mm |
| 重量 | 252g (Typ.) |
| 触摸屏 | - |
三、京东方10.1寸工业液晶屏EV101WUM-N80光学特征
| 显示模式 | ADS，常黑显示，透射式 |
| 液晶屏亮度 | 1000 (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) |
| 显示颜色 | 16.7M (8-bit) |
| 响应时间 | 30 (Typ.)(Tr+Td) ms |
| 可视角度 | 80/80/80/80 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.320; Wy:0.340 |
| 亮度变动 | 1.18/1.33 (Typ./Max.)(9 points) |
| 色温 | 6066K |
四、京东方10.1寸工业液晶屏EV101WUM-N80发光系统
| 灯管位置 | 侧入式光源 |
| 光源类型 | WLED |
| 光源寿命 | - |
| 接口类型 | 端子 |
| 接口脚数 | 2 pins |
| 输入电压 | 27/28V (Typ./Max.) |
| 输入电流 | 240mA (Typ.) |
| 功耗 | 6.72W (Max.) |
五、京东方10.1寸工业液晶屏EV101WUM-N80信号接口
| 信号接口 | LVDS (2 ch, 8-bit) |
| 电压输入 | 3.3V (Typ.) |
| 电流输入 | 330/520mA (Typ./Max.) |
| 功耗 | 1.08/1.7W (Typ./Max.) |
| 接口类型 | 端子 |
| 接口脚距 | 0.5 mm |
| 接口数量 | 1 pcs |
| 接口脚数 | 45 pins |
六、京东方10.1寸工业液晶屏EV101WUM-N80包装尺寸
| 数量 | 1 |
| 重量 | N/A |
| 包装尺寸 | 45×395×313 |
● 补充说明：以上京东方10.1寸工业液晶屏EV101WUM-N80资料仅供参考，如有某项不准确，可以联系我们客服提供EV101WUM-N80产品的规格资料，产品均以pdf规格为准。
