一:友达7寸工业液晶屏G070VW01 V002基本信息
品 牌 |
友达(AUO) |
液晶屏型号 |
G070VW01 V002 |
别名 |
G070VW01.002 |
工作温度 |
-30 ~ 85 °C |
存储温度 |
-30 ~ 85 °C |
应用设备 |
工业设备 |
耐振动性 |
- |
当前生产状态 |
已量产 |
二:友达7寸工业液晶屏G070VW01 V002结构特征
液晶屏尺寸 |
7.0英寸 |
点分辨率 |
800(RGB)×480,WVGA |
像素排列 |
RGB垂直条状 |
宽高比 |
15:9(宽:高) |
点间距 |
0.0635*0.1905 mm (W×H) |
像素间距 |
0.1905*0.1905mm (W×H)(133PPI) |
表面处理 |
雾面,Hard coating(3H) |
显示区域 |
152.4(W)×91.44(H) mm |
外观尺寸 |
170(W)×111(H) mm |
可视区域 |
155.2(W)×94.24(H) mm |
外观厚度 |
7.5±0.5 mm |
重量 |
160±10g |
触摸屏 |
可配套电容、电阻触摸屏 |
三、友达7寸工业液晶屏G070VW01 V002光学特征
显示模式 |
TN,常白显示,透射式 |
液晶屏亮度 |
400 cd/m² (Typ.) |
对比度 |
750:1 (Typ.) (透射) |
显示颜色 |
262K/16.2M(6-bit / 6-bit + FRC) |
响应时间 |
20/10(Typ.)(Tr/Td)ms |
可视角度 |
80/80/80/80 (Typ.)(CR≥10)(左/右/上/下) |
白色色度 |
x:0.310 ; y:0.330 |
亮度变动 |
1.30(Max.)(5 points) |
色温 |
6638K |
四、友达7寸工业液晶屏G070VW01 V002发光系统
灯管位置 |
侧入式光源 |
光源类型 |
WLED |
光源寿命 |
50K(Min.)小时 |
接口类型 |
端子 |
接口脚数 |
4 pins |
输入电压 |
12.0/12.6 V (Typ./Max.) |
输入电流 |
143mA(Typ.) |
功耗 |
1.72/2.15W(Typ./Max.) |
五、友达7寸工业液晶屏G070VW01 V002信号接口
信号大类 |
LVDS |
信号小类 |
LVDS(1 ch,6/8-bit) |
电压输入 |
3.3V (Typ.) |
电流输入 |
0.24/0.26A (Typ./Max.) |
功耗 |
0.8/0.96W(Typ./Max.) |
接口类型 |
端子 |
接口脚距 |
1.0mm |
接口数量 |
1pcs |
接口脚数 |
20pins |
六、友达7寸工业液晶屏G070VW01 V002包装尺寸
数量 |
60 pcs/箱 |
重量 |
14.4 Kgs |
包装尺寸 |
434*377*264mm |
● 补充说明:以上友达7寸工业液晶屏G070VW01 V002资料仅供参考,如有某项不准确,可以联系我们客服提供屏G070VW01 V002产品的规格资料,产品均以pdf规格为准。

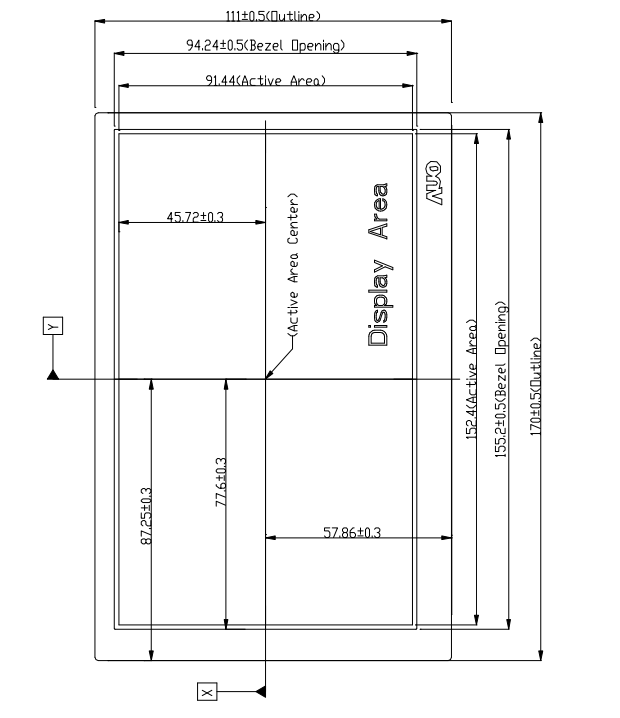

正面结构图:
