产品型号:TCG085WVLQDPNN-GN00

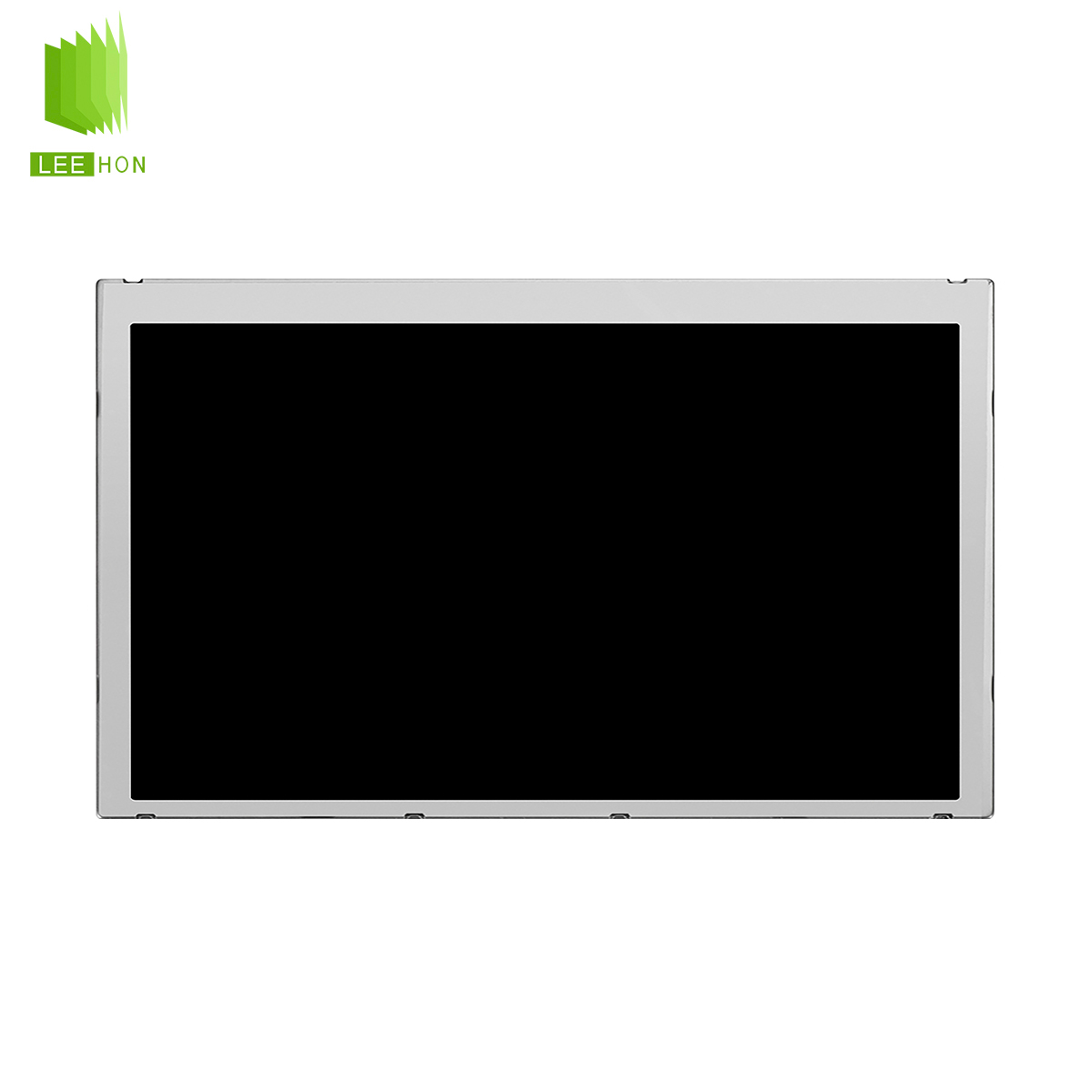

产品名称:京瓷8.5寸工业液晶屏TCG085WVLQDPNN-GN00详细参数资料

京瓷TCG085WVLQDPNN-GN00是一款8.5寸工业屏,8.5寸比较特殊,在市面上是比较少见的,京瓷此款液晶屏可满足工业屏参数要求,是一款特殊尺寸工业屏

品牌:京瓷 尺寸:8.5寸

分辨率:800*480 亮度:400 cd/m2 (Typ.)

视角:85/85/85/85 (Typ.)(CR≥10) 对比度:500:1 (Typ.)(透射)

背光:WLED 工作温度:-20~70°C

立即联系


  一:京瓷8.5寸工业液晶屏TCG085WVLQDPNN-GN00基本信息

面板品牌 京瓷(KYOCERA)
面板型号 TCG085WVLQDPNN-GN00
面板类型 a-Si TFT-LCD,液晶模组
工作温度 -20~70°C
存储温度 -30~80℃
当前生产状态 量产中

二:京瓷8.5寸工业液晶屏TCG085WVLQDPNN-GN00结构特征
液晶屏尺寸 8.5英寸
点分辨率 800(RGB)×480,WVGA
像素排列 RGB垂直条状
宽高比 15:9 (宽:高)
点间距 0.077×0.231 mm (H×V)
像素间距 0.231×0.231 mm (H×V)
外观尺寸 210×134 mm (H×V)
显示尺寸 184.8×110.88 mm (H×V)
可视尺寸 187.4×113.5 mm (H×V)
外观厚度 8.7/9.2(Typ./Max.)mm
风景肖像 风景模式
表面处理 镜面(Haze 0%)
重量 310g
触摸面板 可配电容、电阻触摸屏

三:京瓷8.5寸工业液晶屏TCG085WVLQDPNN-GN00光学特征
显示模式 AMW,常黑显示,透射式
液晶屏亮度 400 cd/m2 (Typ.)
对比度 500:1 (Typ.)(透射)
显示颜色 262K(6-bit)
响应时间 12/18(Typ.)(Tr/Td)(ms)
可视角度 85/85/85/85 (Typ.)(CR≥10)
白色坐标 Wx:0.310;Wy:0.325
色域 -

四、京瓷8.5寸工业液晶屏TCG085WVLQDPNN-GN00发光系统
灯管位置 侧入式光源
光源类型 WLED
光源寿命 70K(Typ.)(Hours)
WLED驱动
电流输入 60mA(Typ.)
电压输入 29.2/32.0(Typ./Max.)
接口类型 端子

五、京瓷8.5寸工业液晶屏TCG085WVLQDPNN-GN00信号接口
信号大类 CMOS
信号小类 CMOS(1 ch,6-bit)
面板电压 3.3V(Typ.)
面板电流 200/260mA(Typ./Max.)
接口类型 端子

● 补充说明:以上资料仅供参考,如有某项不准确,可以联系我们客服提供产品的规格资料,产品均以pdf规格为准。
