产品型号:TCG057QVLGF-G00

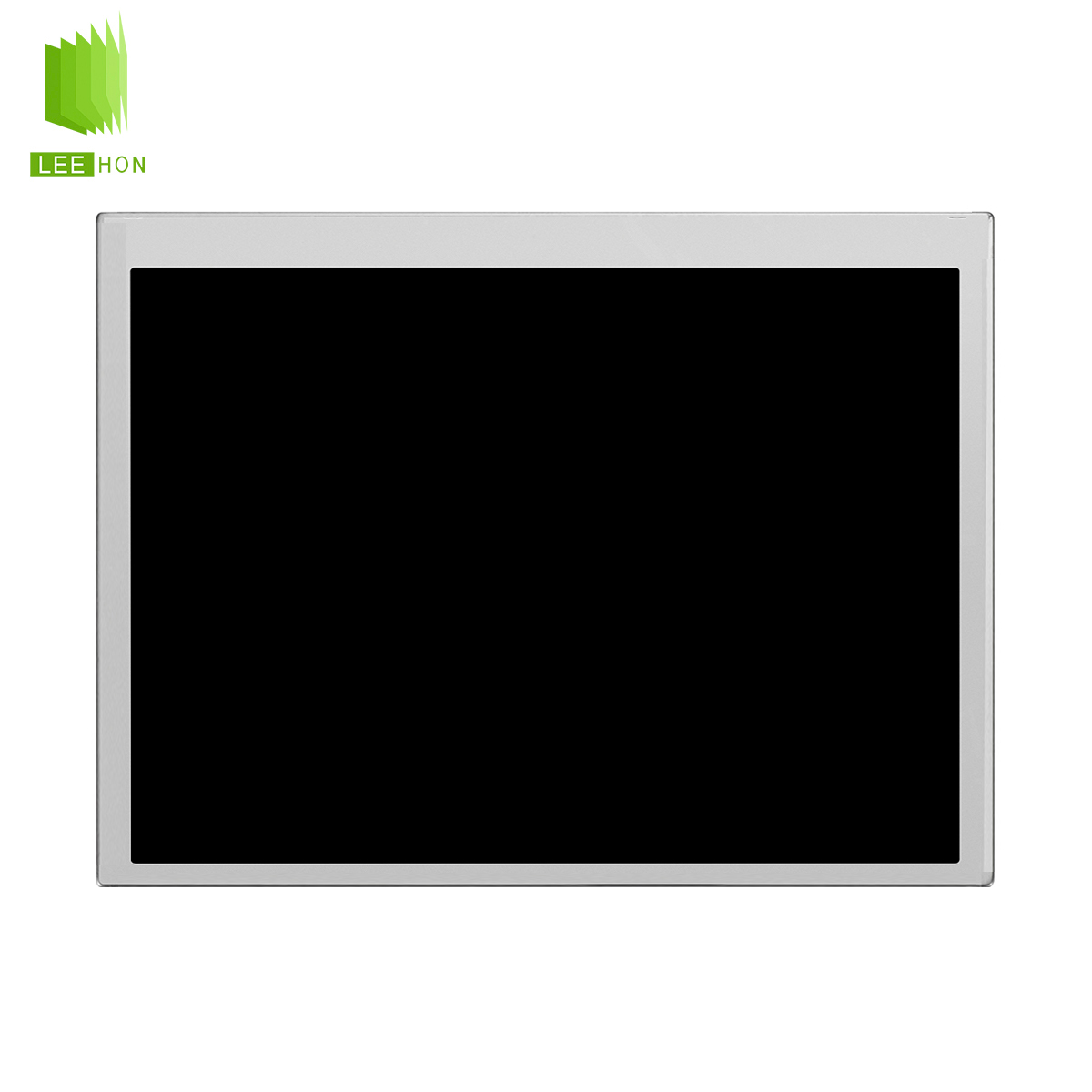

产品名称:京瓷5.7寸高亮灰度液晶屏TCG057QVLGF-G00-5.7寸医疗屏
TCG057QVLGF-G00是京瓷5.7寸高亮灰度液晶屏,5.7寸1100流明显示亮度,灰度显示颜色,5.7寸医疗屏选型京瓷TCG057QVLGF-G00,立煌科技长期稳定供应此款5.7寸高亮灰度液晶屏.
品牌:京瓷 尺寸:5.7寸
分辨率:320*240 亮度:1100 cd/m2
视角:65/65/80/60 (Typ.)(CR≥10)(左/右/上/下) 对比度:400:1
背光:WLED 工作温度:-20 ~ 70 °C
立即联系
一:京瓷5.7寸工业液晶屏TCG057QVLGF-G00基本信息
品 牌 | 京瓷(KYOCERA) |
液晶屏型号 | TCG057QVLGF-G00 |
工作温度 | -20 ~ 70 °C |
存储温度 | -30 ~ 80 °C |
应用设备 | 工业显示、高亮显示 |
耐振动性 | - |
当前生产状态 | 已量产 |
二:京瓷5.7寸工业液晶屏TCG057QVLGF-G00结构特征
液晶屏尺寸 | 5.7英寸 |
点分辨率 | 320(LCR)×240,QVGA |
像素排列 | LCR垂直条状 |
宽高比 | 4:3(宽:高) |
点间距 | 0.120*0.360 mm (W×H) |
像素间距 | 0.360*0.360 mm (W×H)(70PPI) |
表面处理 | 镜面(Haze 0%) |
显示区域 | 115.2(W)×86.4(H) mm |
外观尺寸 | 134.5(W)×103.4(H) mm |
可视区域 | 118.4(W)×89.6(H) mm |
外观厚度 | 6.0/8.5(Typ./Max.) mm |
重量 | 140g(Typ.) |
触摸屏 | - |
三:京瓷5.7寸工业液晶屏TCG057QVLGF-G00光学特征
显示模式 | TN,常白显示,透射式 |
液晶屏亮度 | 1100 cd/m² (Typ.) |
对比度 | 400:1 (Typ.) (透射) |
显示颜色 | 灰度(6-bit) |
响应时间 | 10/25(Typ.)(Tr/Td)ms |
可视角度 | 65/65/80/60 (Typ.)(CR≥10)(左/右/上/下) |
白色色度 | X:0.320 Y:0.330 |
亮度变动 | 1.43(Max.)(5 points) |
色温 | 6116K |
四、京瓷5.7寸工业液晶屏TCG057QVLGF-G00发光系统
灯管位置 | 侧入式光源 |
光源类型 | WLED |
光源寿命 | 40K(Typ.)小时 |
接口类型 | 端子 |
输入电压 | 21.7/24.5 V(Typ./Max.) |
输入电流 | 15mA(Typ.) |
功耗 | - |
五、京瓷5.7寸工业液晶屏TCG057QVLGF-G00信号接口
信号大类 | RGB |
信号小类 | RGB(1 ch, 6-bit) |
电压输入 | 3.3V (Typ.) |
电流输入 | 80/105mA (Typ./Max.) |
功耗 | - |
接口类型 | 端子 |
接口脚距 | 0.5 mm |
接口数量 | 1 pcs |
接口脚数 | 33 pins |
● 补充说明:以上京瓷5.7寸工业液晶屏TCG057QVLGF-G00资料仅供参考,如有某项不准确,可以联系我们客服提供屏TCG057QVLGF-G00产品的规格资料,产品均以pdf规格为准。
