一：京瓷12.1寸户外高亮液晶屏TCG121WXLRFVNN-AN70基本信息
|
面板品牌 |
京瓷（KYOCERA） |
|
面板型号 |
TCG121WXLRFVNN-AN70 |
|
型号别名 |
- |
|
面板类型 |
a-Si TFT-LCD,液晶模组 |
|
工作温度 |
-30~80°C |
|
存储温度 |
-30~80°C |
|
产品应用 |
工业显示 |
|
耐振动性 |
- |
|
当前生产状态 |
量产中 |
二：京瓷12.1寸户外高亮液晶屏TCG121WXLRFVNN-AN70结构特征
|
液晶屏尺寸 |
12.1英寸 |
|
点分辨率 |
1280(RGB)×800,WXGA |
|
像素排列 |
RGB垂直条状 |
|
宽高比 |
16:10 (宽:高） |
|
点间距 |
0.068×0.204mm |
|
像素间距 |
0.204×0.204mm(124PPI) |
|
外观尺寸 |
283(H)×185.1(V) mm |
|
显示尺寸 |
261.12(H)×163.2(V) mm |
|
可视尺寸 |
264.12(H)×166.2(V) mm |
|
外观厚度 |
10.5±0.5 mm |
|
风景肖像 |
风景模式 |
|
表面处理 |
雾面 |
|
重量 |
600g |
|
触摸面板 |
可配套电容、电阻触摸屏 |
三：京瓷12.1寸户外高亮液晶屏TCG121WXLRFVNN-AN70光学特征
|
显示模式 |
AWV，常黑显示，透射式 |
|
液晶屏亮度 |
1500cd/m2 (Typ.) |
|
对比度 |
750:1（Typ.）（透射） |
|
显示颜色 |
16.7M（6-bit + Hi-FRC） |
|
响应时间 |
18/12（Typ.）（Tr/Td）ms |
|
可视角度 |
85/85/85/85 (Typ.)(CR≥10) |
|
亮度均匀性 |
- |
|
白色色度 |
Wx：0.305, Wy：0.325 色温6974K |
四、京瓷12.1寸户外高亮液晶屏TCG121WXLRFVNN-AN70发光系统
|
灯管位置 |
侧入式光源 |
|
光源类型 |
WLED |
|
光源寿命 |
50K（Typ.）（小时） |
|
接口类型 |
端子 |
|
接口电压 |
12.0±1.2V |
|
接口电流 |
0.95/1.24A（Typ./Max.） |
|
接口脚数 |
10 pins |
五、京瓷12.1寸户外高亮液晶屏TCG121WXLRFVNN-AN70信号接口
|
信号大类 |
LVDS |
|
信号小类 |
LVDS |
|
面板电压 |
3.3V（Typ.） |
|
面板电流 |
410/500 mA（Typ./Max.） |
|
接口类型 |
端子 |
|
接口脚数 |
20pins |
● 补充说明：以上资料仅供参考，如有某项不准确，可以联系我们客服提供产品的规格资料，产品均以pdf规格为准。

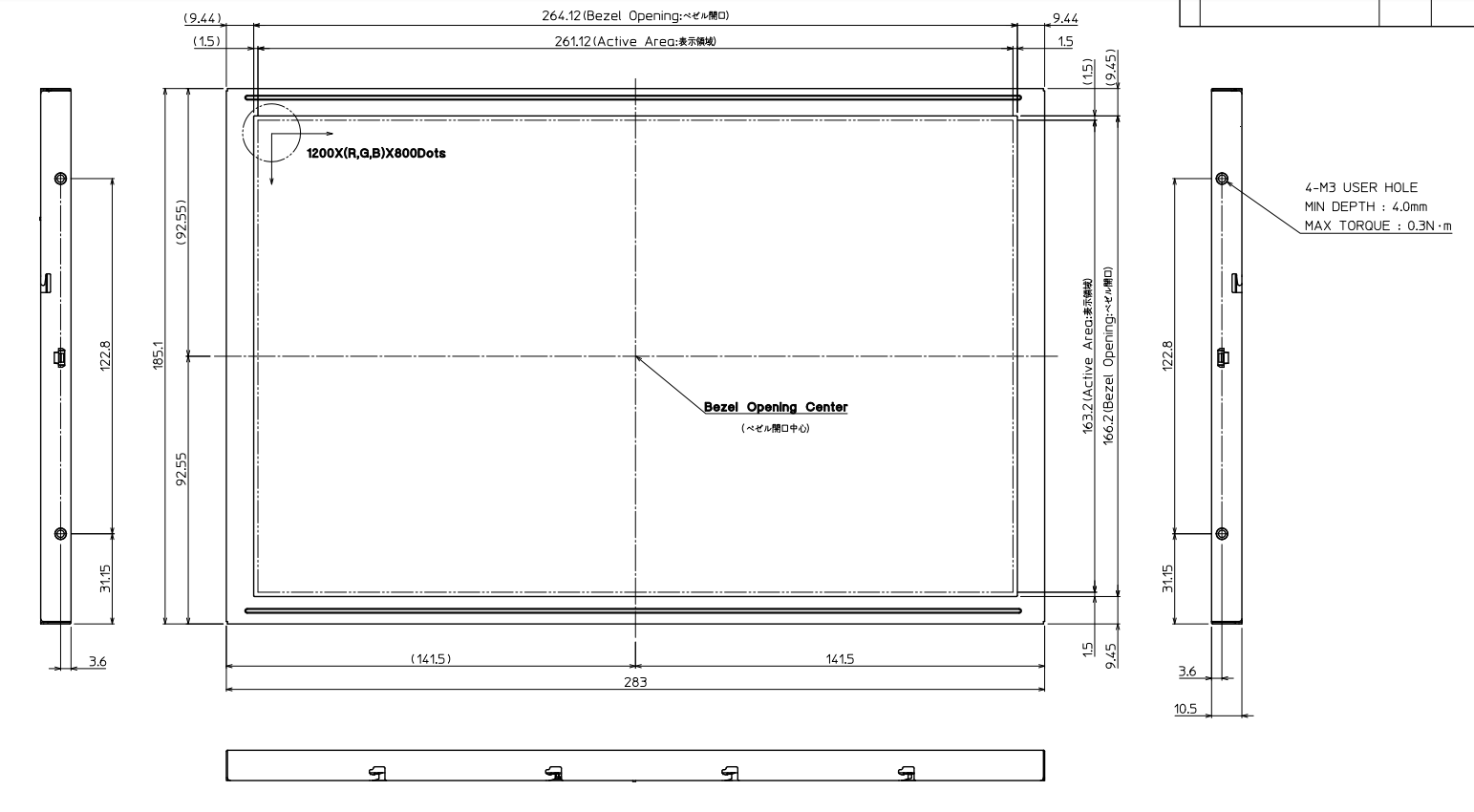

TCG121WXLRFVNN-AN70结构图：

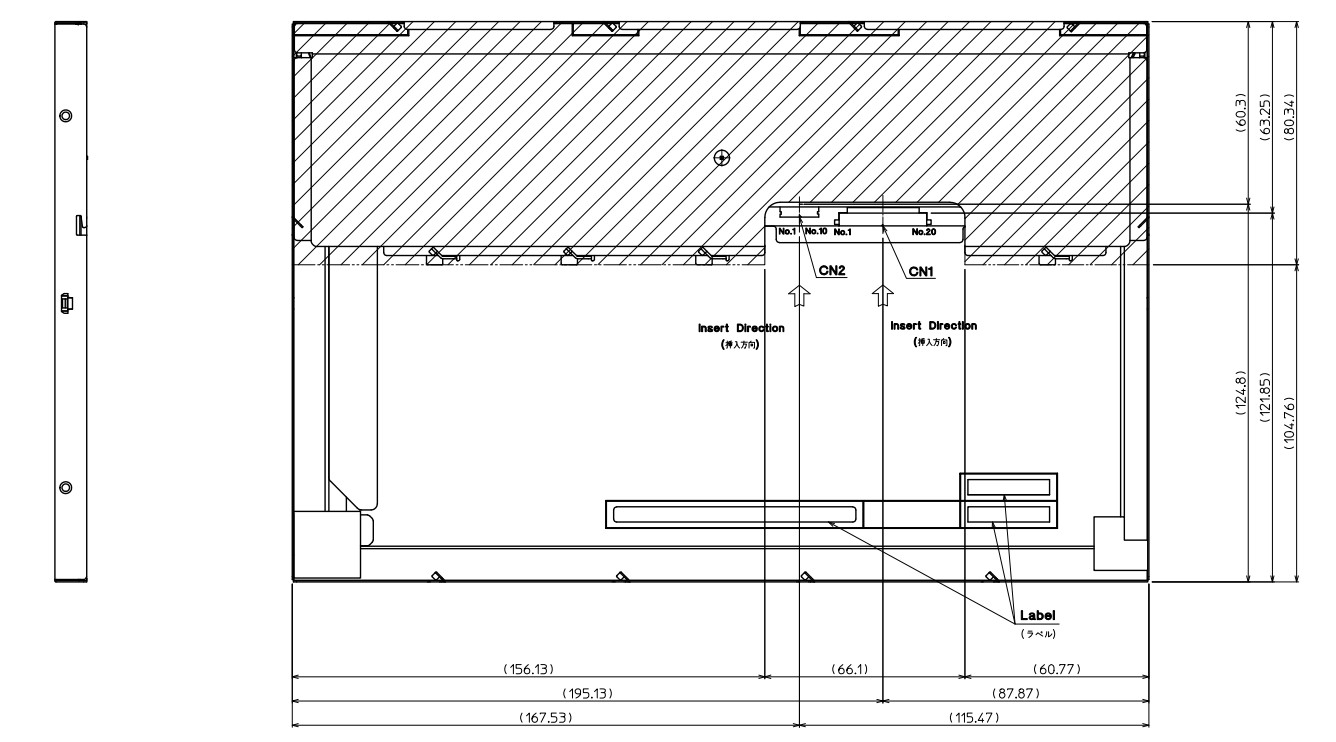

TCG121WXLRFVNN-AN70结构图：
