产品型号:TCG121WXLRFVNN-AN40

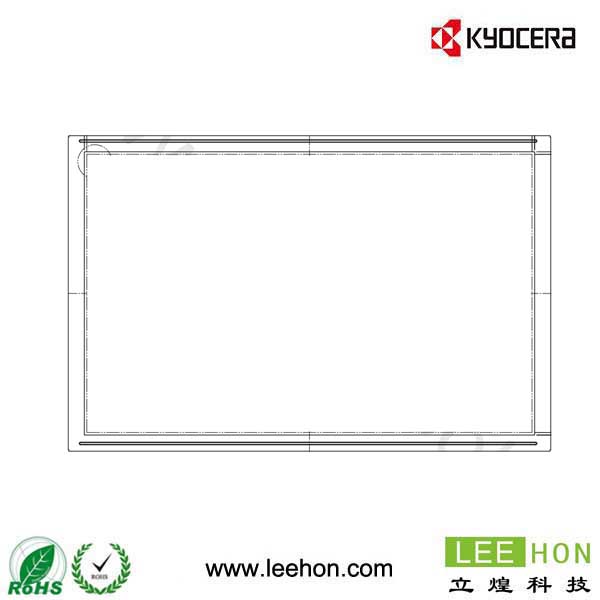

产品名称:TCG121WXLRFVNN-AN40京瓷12.1寸1500流明显示屏

TCG121WXLRFVNN-AN40是京瓷12.1寸高亮工业显示屏,12.1寸1500流明显示亮度,1280*800宽屏分辨率,广泛用于户外工业显示、特殊设备显示.

品牌:京瓷 尺寸:12.1寸

分辨率:1280*800 亮度:1500 cd/m2 (Typ.)

视角:85/85/85/85 (Typ.)(CR≥10)(左/右/上/下) 对比度:750:1 (Typ.) (透射)

背光:WLED 工作温度:-30 ~ 80 °C

立即联系

一:京瓷12.1寸高亮液晶屏TCG121WXLRFVNN-AN40基本信息

品  牌 京瓷
液晶屏型号 TCG121WXLRFVNN-AN40
别名 -
工作温度 -30 ~ 80 °C
存储温度 -30 ~ 80 °C
应用设备 工业显示设备
耐振动性 -
当前生产状态 量产中

二:京瓷12.1寸高亮液晶屏TCG121WXLRFVNN-AN40结构特征
液晶屏尺寸 12.1英寸
点分辨率 1280(RGB)×800,WXGA
像素排列 RGB垂直条状
宽高比 16:10(宽:高)
点间距 0.068*0.204mm (W×H)
像素间距 0.204*0.204mm (W×H)(124PPI)
表面处理 雾面
显示区域 261.12(W)×163.2(H) mm
外观尺寸 283(W)×185.1(H) mm
可视区域 264.12(W)×166.2(H) mm
外观厚度 10.5±0.5 mm
重量 600g
触摸屏 -

三、京瓷12.1寸高亮液晶屏TCG121WXLRFVNN-AN40光学特征
显示模式 AWV、常黑显示、透射式
液晶屏亮度 1500 cd/m² (Typ.)
对比度 750:1 (Typ.) (透射)
显示颜色 16.7M(8-bit)
响应时间 18/12(Typ.)(Tr/Td)ms
可视角度 85/85/85/85 (Typ.)(CR≥10)(左/右/上/下)
白色色度 x:0.305 ;y:0.325
亮度变动 -
色温 6974K

四、京瓷12.1寸高亮液晶屏TCG121WXLRFVNN-AN40发光系统
灯管位置 侧入式光源
光源类型 WLED
光源寿命 50K(Typ.)小时
接口类型 端子
接口脚数 10 pins
输入电压 12.0±1.2 V
输入电流 0.95/1.24A(Typ./Max.)
功耗 -

五、京瓷12.1寸高亮液晶屏TCG121WXLRFVNN-AN40信号接口
信号大类 LVDS
信号小类 -
电压输入 3.3 V (Typ.)
电流输入 410/500mA(Typ./Max.)
功耗 -
接口类型 端子
接口脚距 -
接口数量 1pcs
接口脚数 20pins

六、京瓷12.1寸高亮液晶屏TCG121WXLRFVNN-AN40包装尺寸
数量 -
重量 -
包装尺寸 -

 ● 补充说明:以上京瓷12.1寸高亮液晶屏TCG121WXLRFVNN-AN40资料仅供参考,如有某项不准确,可以联系我们客服提供屏TCG121WXLRFVNN-AN40产品的规格资料,产品均以pdf规格为准。
