产品型号：LH-VD03
产品名称：工业液晶屏驱动板LH-VD03,LVDS接口液晶驱动板-VGA接口驱动板
LH-VD03是一款工业液晶屏驱动板,是LH-VD02的升级款,主要用于支持LVDS接口的TFT-LCD液晶屏,驱动板带1路VGA和1路DVI接口,支持LVDS输出接口.驱动板处理功能强大,能支持各种规格的标准和非标准信号.
品牌：立煌 尺寸：不限
分辨率：1920*1080 亮度：-
视角：- 对比度：-
背光：- 工作温度：-20℃~ 75℃
立即联系
LH-VD03是一款工业液晶屏驱动板，是LH-VD02的升级款，主要用于支持LVDS接口的TFT-LCD液晶屏，驱动板带1路VGA和1路DVI接口，支持LVDS输出接口。驱动板处理功能强大，能支持各种规格的标准和非标准信号。使用高规格的器件，具有良好的工作性能。
一、LH-VD03工业液晶屏驱动板产品基本概述
| *工作温度范围-20℃~ 75℃（可做-40低温） |
| *可选增加自动感光控制 |
| *支持LVDS输出 |
| *支持大屏外接电源控制，超低待机功耗 |
| *支持最大分辨率到1920*1080 |
| *内置声音功放2*1.5W |
| *基本分辨率都支持到@60Hz（如果使用的液晶屏在60Hz下能工作） |
二、LH-VD03工业液晶屏驱动板产品特性
| 显示输出 | 最大分辨率： | Max.1920*1080 |
| 输出接口 | LVDS | |
| 支持信号 | 模拟 RGB | Horizontal Freq：30-120KHz Vertical Freq:50-75Hz 0.7Vp-p@75ohm Separate/Composite/SOG sync support |
| 数字 DVI | Horizontal Freq：30-120KHz Vertical Freq:50-75Hz |
|
| 声音输入 | 模拟左右声道输入 | |
| 按键 | Power，Menu，Exit，Plus，Minus | |
| 猜到类型 | 图形化菜单 | |
| 语音支持 | 中、英等8国语音支持 | |
| 功能操作 | Picture | Mode/Brightness/Contrast/Saturation/Sharpness/Hue |
| FUNCTION | Language/Reset/Color Temp | |
| PC | Clock/Phase/H position/V position/Auto configure | |
| 电源 | Stand-by | <0.5W 12V stb/200mA |
| Input | 12V/de Note1) |
Note1)最大功耗请依据实际使用情况测试

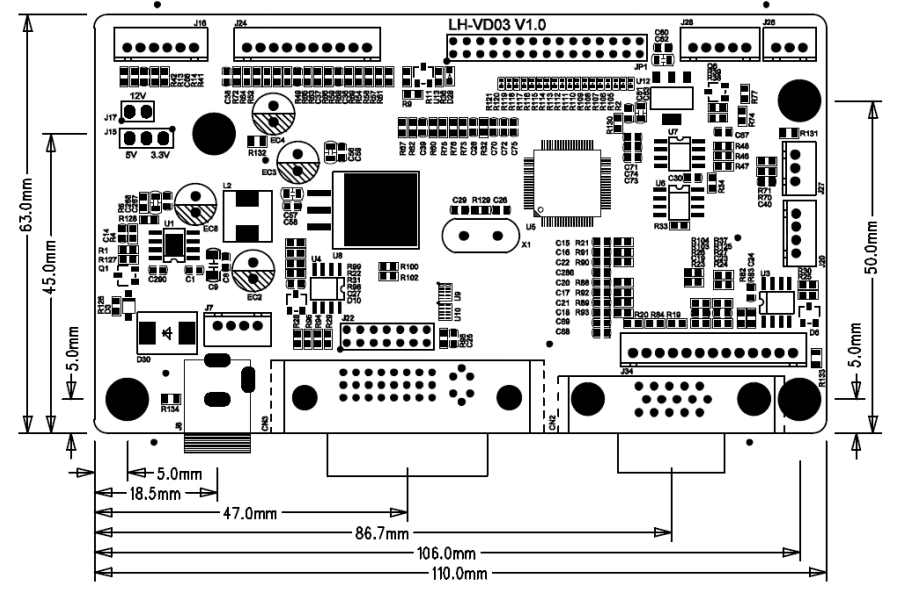

三、LH-VD03工业液晶屏驱动板尺寸说明
| PCB板厚度 | 1.6mm |
| 总高度 | 15mm |
| 尺寸大小 | 63*110mm |

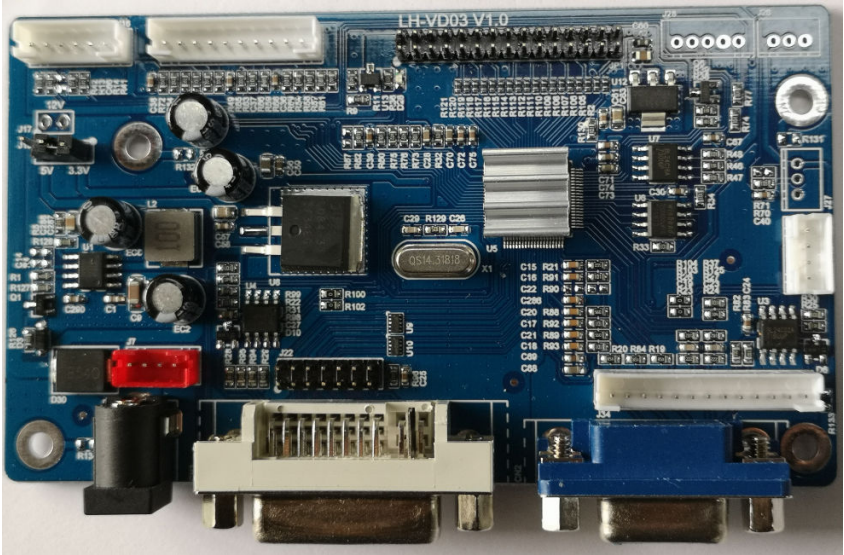

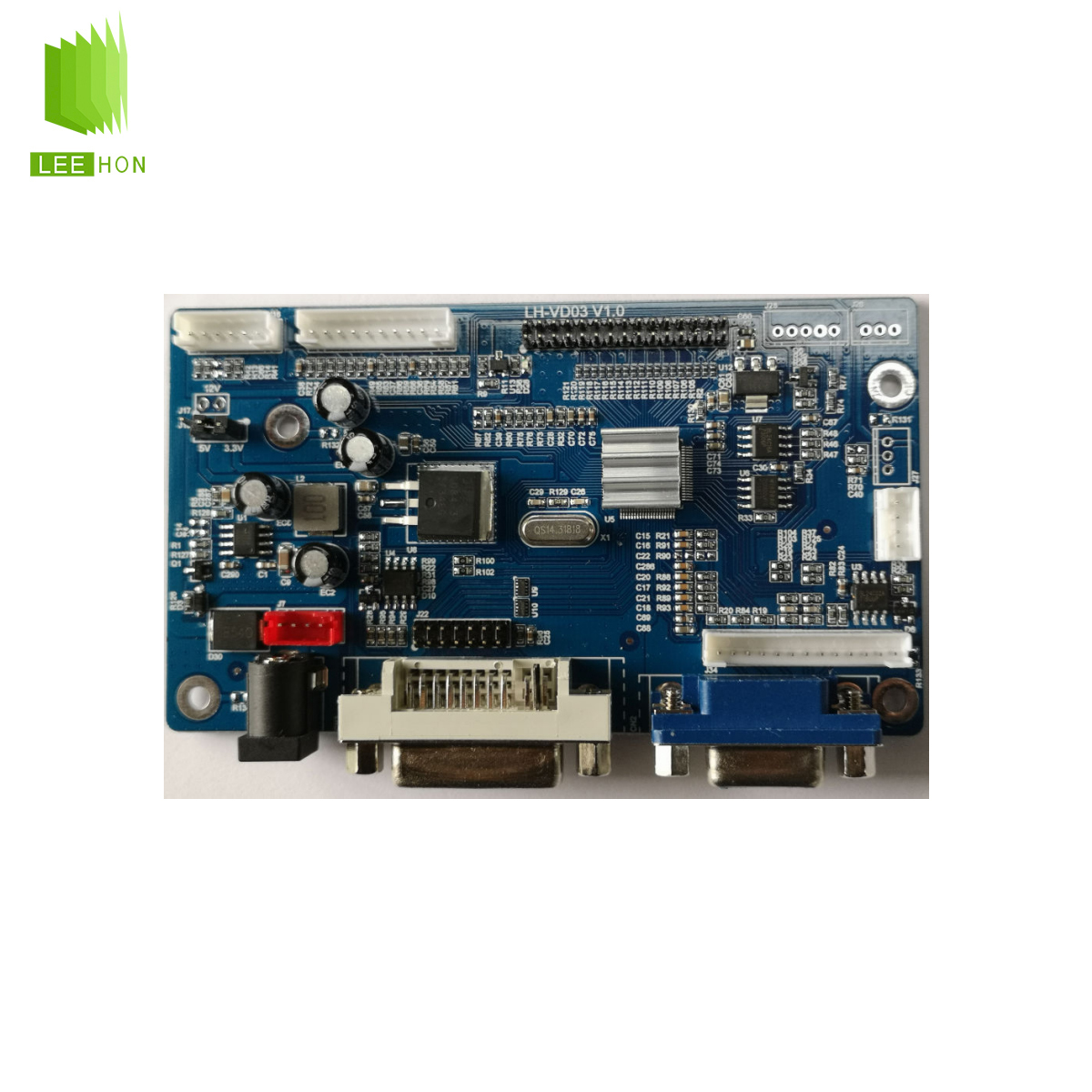

四、LH-VD03工业液晶屏驱动板产品图片
