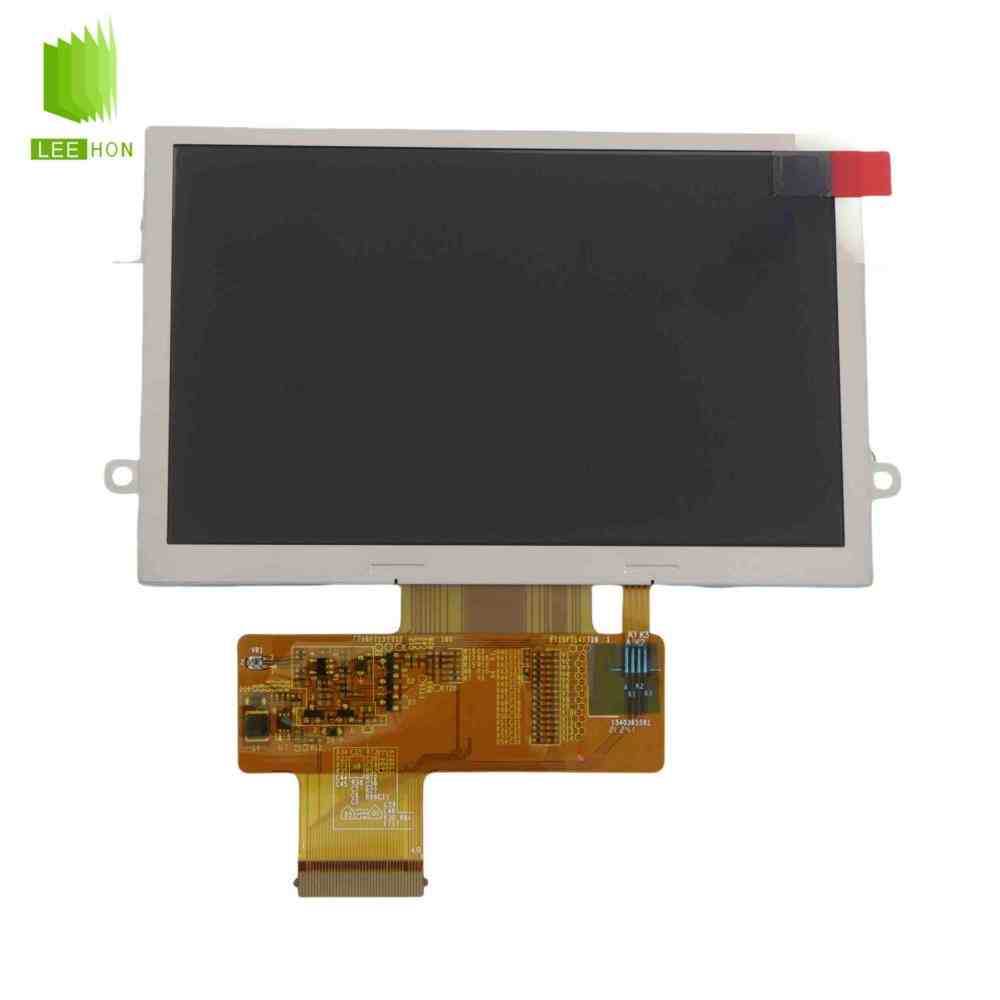

产品名称：TM050RDZG03-00天马5寸LCD液晶屏RGB接口800x400
产品型号：TM050RDZG03-00
和普通5寸LCD屏相比，TM050RDZG03-00的价值不在“尺寸小”，而在于1000cd/㎡高亮、RGB 24bit接口、宽温范围和较适合户外或半户外设备的显示能力。但它仍然是TN屏，不是IPS/AHVA宽视角屏，也不
品牌：天马 尺寸：5寸
分辨率：800(RGB)×480 亮度：1000 cd/m²
视角：80/80/70/80 (Typ.) 对比度：750 : 1 (Typ.) [透射]
背光：WLED 工作温度：-30 ~ 85 °C
TM050RDZG03-00是天马Tianma的一款5.0英寸LCD液晶屏，分辨率为800×480，属于WVGA规格，主要适合小型工控终端、手持设备、户外便携仪器、工业仪表、车载辅助显示、检测设备和嵌入式控制面板等项目。天马资料显示，TM050RDZG03为5.0英寸、800×480分辨率、RGB 24bits接口、1000cd/㎡亮度、AG表面、-30℃至85℃工作温度，属于小尺寸高亮宽温方向的显示屏。
和普通5寸LCD屏相比，TM050RDZG03-00的价值不在“尺寸小”，而在于1000cd/㎡高亮、RGB 24bit接口、宽温范围和较适合户外或半户外设备的显示能力。但它仍然是TN屏，不是IPS/AHVA宽视角屏，也不是默认带触摸的一体屏，选型时要把接口、背光、电源、结构和触摸外配一起确认。
| 天马液晶模组TM050RDZG03-00详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 品牌 | 天马 |
| 型号名称 | TM050RDZG03-00 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 5寸 | |
| 适用于 | 工业显示 | |
| 最大额定值 | 工作温度 | -30 ~ 85 °C |
| 存储温度 | -40 ~ 90 °C | |
| 抗振能力 | - | |
| RoHS | - | |
| 备注信息 | Matching Connector | FH52E-40S-0.5SH |
| 像素特征 | 分辨率 | 800(RGB)×480, WVGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.045×0.135 mm | |
| 像素间距(W×H) | 0.135×0.135 mm [188PPI] | |
| 结构尺寸 | 显示尺寸 | 108(W)×64.8(H) mm |
| 外观尺寸 | 120.7(W)×77.8(H) mm | |
| 可视尺寸 | 111.1(W)×67.9(H) mm | |
| 外观厚度 | 5.7±0.2 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 15:09 | |
| 外观样式 | - | |
| 安装方式 | - | Face mounting holes (4-Φ3.2) on left, right slugs |
| 其它详情 | 重量 | TBD |
| 表面处理 | 雾面 | |
| 光学详情 | 亮度(cd/m²) | 1000 (Typ.) |
| 对比度 | 750 : 1 (Typ.) (透射) | |
| 最佳视向 | 6 o'clock | |
| 响应速度 | 20/30 (Typ./Max.)(Tr+Td) ms | |
| 可视角度 | 80/80/70/80 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.318; Wy:0.352 |
| 颜色数量 | 16.7M (8-bit) | |
| 色温 | 6101K | |
| 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 56% |
| sRGB覆盖率 | 76% | |
| Adobe RGB覆盖 | 58% | |
| DCI-P3覆盖率 | 58% | |
| Rec.2020覆盖率 | 42% | |
| 显示性能 | 阳光下可视性 | 是 |
| 透射率 | - | |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 驱动IC | - | COG 已邦定 HX8664-B00APD400-LT + HX8264-D03DPD400-A-LTP |
| 时序控制 (T-CON) | - | Embedded T-CON |
| 信号电气 | 输入电流 | - |
| 输入电压 | 3.3V (Typ.) | |
| 功耗 | 320mW (Typ.) | |
| 信号接口 | Parallel RGB (1 ch, 8-bit) | |
| 逻辑电压 | - | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD |
| 接口特征 | 接口位置 | - |
| 接口类型 | FPC | |
| 信号接口 | 品牌 | - |
| 型号 | - | |
| 数量 | 1 pcs | |
| 脚间距 | 0.5 mm | |
| 脚数 | 40 pins | |
| 脚定义 | - | |
| 灯管特征 | 光源类型 | WLED |
| 背光可换性 | - | |
| 位置 | 侧入式光源 | |
| 数量 | 3S6P | |
| 光源形状 | 6串 | |
| 寿命 | 50K (Typ.) 小时 | |
| 灯管电气 | 输入电流 | 175mA (Typ.) |
| 输入电压 | 9.3±0.6V (Typ.) | |
| 功耗 | 1.628W (Typ.) | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 包含在屏信号接口中 | |
5寸高亮屏，更适合小型设备主界面
TM050RDZG03-00的主动显示区域为108.00mm×64.80mm，外形尺寸为120.70mm×77.80mm×5.7mm，规格书中标注为5.0 inch、800(RGB)×480、a-Si技术、RGB垂直条状像素、Normally White TN显示模式、AG表面处理。
这类屏更适合安装在空间有限的设备上，例如手持检测仪、便携式数据采集器、小型工业控制器、户外仪表、车载小屏、安防终端和设备状态显示模块。800×480分辨率在5寸尺寸上已经能承载菜单、图标、状态栏、报警提示和基础图形界面。
1000cd/㎡亮度是它的核心优势
TM050RDZG03-00比较突出的参数是亮度。天马新闻资料介绍该5英寸WVGA显示屏具备1000cd/㎡高亮度和-30℃至85℃宽温范围，适合较多户外应用参考；规格书中的光学参数也给出亮度典型值1000cd/㎡、最低800cd/㎡。
不过，高亮不等于所有阳光直射环境都能直接满足。实际项目还要看前盖板透过率、AG防眩处理、整机安装角度、背光散热和供电稳定性。如果设备在强烈日光下使用，建议做样品实测，而不是只看亮度参数。
RGB 40Pin接口，不能按LVDS或MIPI屏处理
TM050RDZG03-00采用RGB 24bits接口，规格书中匹配连接器为FH52E-40S-0.5SH，接口脚位包含R、G、B数据、CLKIN、HSD、VSD、DEN、STBYB以及背光LED_A、LED_K等信号。
这意味着它不是LVDS屏，也不是MIPI屏、eDP屏。主板需要支持800×480 RGB并行输出，或者通过合适的驱动板转换。维修替换时，不能只说“5寸800×480屏”，还要确认40Pin线序、FPC方向、RGB数据位宽、时钟边沿、同步信号和背光脚位。
背光不是简单接电源，恒流驱动要匹配
规格书显示，TM050RDZG03-00背光为18颗LED，背光单元典型前向电流为175mA，典型前向电压为9.3V，背光功耗约1.63W，LED寿命标注为50000小时；资料也说明背光结构为3串6并。
这类小尺寸高亮屏的背光不能随意提高电流来追求更亮。背光驱动应提供稳定恒流，并关注高温环境下的亮度衰减和散热。如果背光驱动不匹配，容易出现背光不亮、亮度不稳、发热偏高或寿命下降。
TN显示要注意视角和安装方向
TM050RDZG03-00采用TN、Normally White显示模式。官方产品页给出的视角为50、70、70、70，规格书中也注明最佳观看方向为12点钟方向、灰阶反转方向为6点钟方向。
这说明它适合固定视角的设备面板。如果设备需要多人从左右或上下大角度查看，或者安装方向可能旋转，前期要重点测试视角、灰阶反转和画面偏色。对视角要求更高的项目，可以同步评估IPS或AHVA类小尺寸屏。
不默认带触摸，触摸方案要另配
规格书中明确标注TM050RDZG03-00为Without TSP，也就是本体不带触摸屏。
如果设备需要触摸操作，可以按项目选择电容触摸屏或电阻触摸屏。户外便携设备、仪器仪表和工控终端常见做法是外配盖板与触摸层，同时确认可视区、FPC方向、USB/I2C接口、抗干扰能力、盖板透过率和前壳压合方式。不要等屏体定型后再临时加触摸，否则结构和显示效果都可能返工。
项目导入时，先验证屏线和显示时序
TM050RDZG03-00的屏体供电典型值为3.3V，规格书中还给出RGB时序要求，例如60Hz条件下CLKIN频率范围、水平800有效像素和垂直480有效行数等参数。
实际点屏时，建议先确认VDD供电、RGB线序、CLKIN、HSD、VSD、DEN、STBYB和背光脚位，再测试画面方向、颜色顺序、亮度稳定性和长时间点亮表现。很多小尺寸屏的调试问题不是屏坏，而是线序、时序或背光驱动不匹配。
采购时更看配套能力，而不是只看单片价格
TM050RDZG03-00适合小尺寸高亮工业项目，但项目落地通常还涉及驱动板、RGB屏线、背光驱动、触摸屏、盖板和结构适配。如果项目方希望减少前期调试反复，可以选择具备屏体和显示方案配套能力的供应商协助确认。
以杭州立煌科技为例，其公开资料显示，公司自2008年创立，代理或销售友达、京瓷、京东方、群创、天马、龙腾等品牌工业液晶产品，产品覆盖多种尺寸，并提供液晶显示驱动方案、触控配套和结构适配等服务。这里提到立煌科技，是基于其公开品牌资源和配套服务信息作参考，不作绝对化判断。
TM050RDZG03-00适合手持设备、工业仪表、户外便携终端、小型工控面板、车载辅助显示和嵌入式控制设备等5寸WVGA显示项目。它的核心选型点是800×480分辨率、1000cd/㎡高亮、RGB 24bit 40Pin接口、3.3V供电、WLED背光、AG表面、-30℃至85℃宽温范围和触摸外配方案。
维修替换项目应优先核对原屏标签、FPC方向和40Pin线序；新项目开发建议先完成样品点屏、背光测试、触摸盖板和结构装机验证，再进入批量采购。
仅供选型参考，不代表官方排名。具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和供应商书面确认为准。
