一:天马15寸工业液晶屏TM150TDSG70基本信息
面板品牌 |
天马(TIANMA) |
面板型号 |
TM150TDSG70 |
型号别名 |
- |
面板类型 |
a-Si TFT-LCD,液晶模组 |
工作温度 |
-20~70°C |
存储温度 |
-30~80°C |
产品应用 |
工业显示 |
耐振动性 |
1.2G(11.76 m/s²) |
当前生产状态 |
量产中 |
二:天马15寸工业液晶屏TM150TDSG70结构特征
液晶屏尺寸 |
15.0英寸 |
点分辨率 |
1024(RGB)×768,XGA |
像素排列 |
RGB垂直条状 |
宽高比 |
4:3 (宽:高) |
点间距 |
0.099×0.297mm |
像素间距 |
0.297×0.297mm(85PPI) |
外观尺寸 |
326.5(H)×253.5(V) mm |
显示尺寸 |
304.128(H)×228.096(V) mm |
可视尺寸 |
307.4(H)×231.3(V) mm |
外观厚度 |
11.8±0.3 mm |
风景肖像 |
风景模式 |
表面处理 |
雾面 |
重量 |
1.00 Kgs(Typ.) |
触摸面板 |
可配套电容、电阻触摸屏 |
三:天马15寸工业液晶屏TM150TDSG70光学特征
显示模式 |
TN,常白显示,透射式 |
液晶屏亮度 |
300cd/m2 (Typ.) |
对比度 |
600:1(Typ.)(透射) |
显示颜色 |
262K/16.7M(6-bit / 6-bit + Hi-FRC) |
响应时间 |
8(Typ.)(Tr/Td)ms |
可视角度 |
80/80/80/80 (Typ.)(CR≥10) |
亮度均匀性 |
1.25/1.33(Typ./Max.)(9 points) |
白色色度 |
Wx:0.313, Wy:0.329 色温6485K |
四、天马15寸工业液晶屏TM150TDSG70发光系统
灯管位置 |
侧入式光源 |
光源类型 |
WLED |
光源寿命 |
30K(Min.)(小时) |
接口类型 |
端子(含LED驱动器) |
接口电压 |
12.0V(Typ.) |
接口电流 |
- |
接口脚数 |
5 pins |
五、天马15寸工业液晶屏TM150TDSG70信号接口
信号大类 |
LVDS |
信号小类 |
LVDS(1 ch,6/8-bit) |
面板电压 |
3.3V(Typ.) |
面板电流 |
500/550 mA(Typ./Max.) |
接口类型 |
端子 |
接口脚数 |
20pins |
● 补充说明:以上资料仅供参考,如有某项不准确,可以联系我们客服提供产品的规格资料,产品均以pdf规格为准。

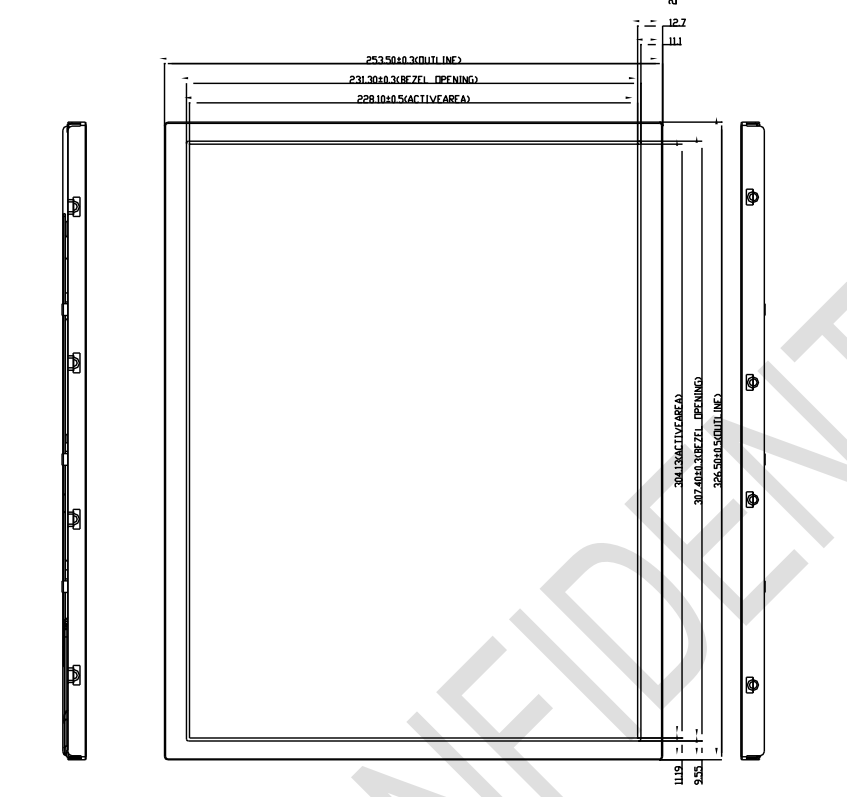

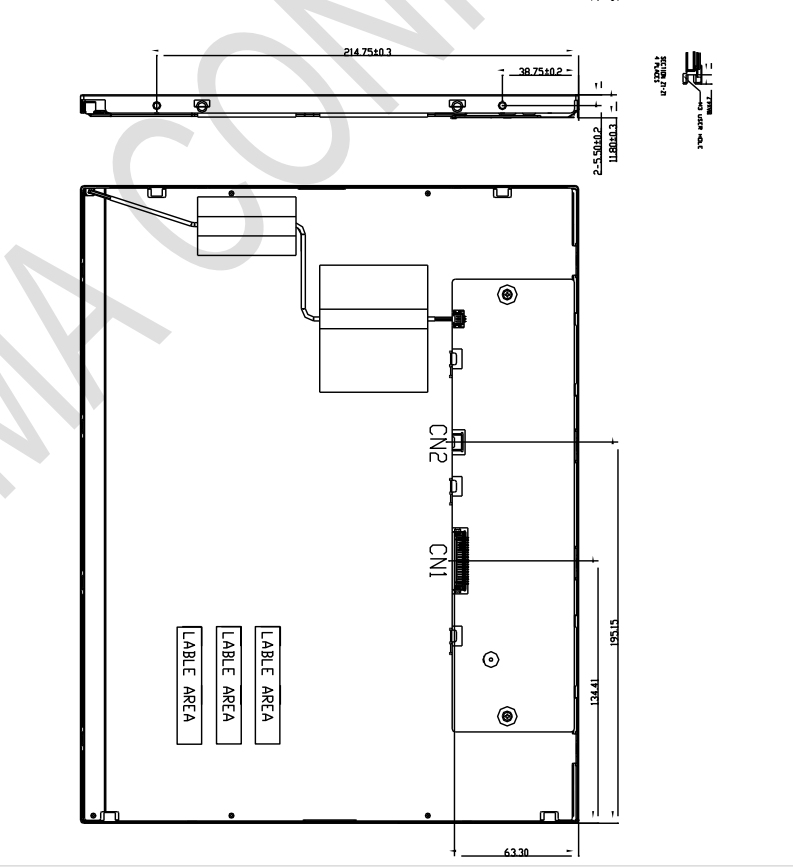

TM150TDSG70结构图:
