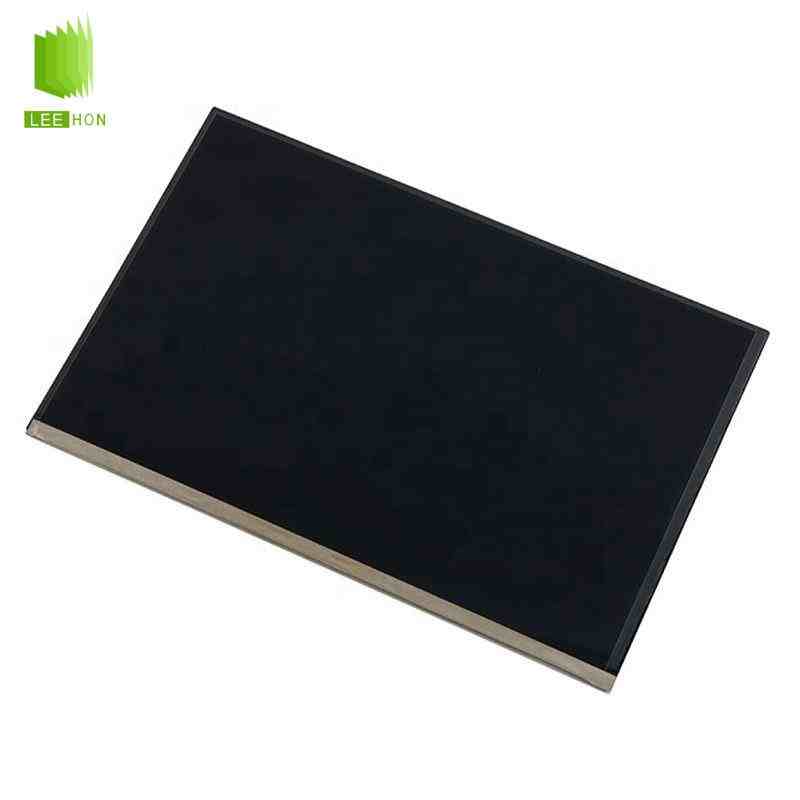

产品名称：TM101JDHG33-00天马10.1寸LCD液晶显示屏1280x800
产品型号：TM101JDHG33-00
TM101JDHG33-00是天马一款10.1英寸a-Si TFT-LCD工业液晶屏，分辨率为1280×800，接口为LVDS，支持6/8bit可选。该型号LCM外形尺寸约229.80mm×149.0mm×6.2mm，主动显示区域为216.96mm×135.60mm，亮度为900cd/㎡
品牌：天马 TIANMA 尺寸：10.1寸
分辨率：1280(RGB)×800 亮度：900 cd/m²
视角：85/85/85/85 对比度：700:1 (Typ.)
背光：WLED 工作温度：-30 ~ 80 °C
TM101JDHG33-00是天马一款10.1英寸a-Si TFT-LCD工业液晶屏，分辨率为1280×800，属于WXGA显示规格，采用SFT显示技术，接口为LVDS，支持6/8bit可选。原厂规格资料显示，该型号LCM外形尺寸约229.80mm×149.0mm×6.2mm，主动显示区域为216.96mm×135.60mm，典型重量约280g；典型亮度为900cd/㎡，典型对比度为700:1，工作温度范围为-30℃至80℃。整体来看，它更适合工业控制终端、车载设备、医疗仪器、户外或半户外自助终端、检测设备等对亮度、宽温和显示面积有要求的项目。
| 天马10.1寸LCD工业液晶模组TM101JDHG33-00规格详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | - |
| 面板型号 | TM101JDHG33-00 | |
| 面板尺寸 | 10.1英寸 | |
| 面板应用 | - | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | -30 ~ 80 °C |
| 存储温度 | -40 ~ 80 °C | |
| RoHS状态 | - | |
| 耐振动性 | - | |
| 典型特征 | - | - |
| 天马10.1寸LCD工业液晶模组TM101JDHG33-00结构详情表 | ||
| 类别 | 项目 | 详情 |
| 像素特征 | 像素数量 | 1280(RGB)×800, WXGA |
| 点间距 | 0.0565×0.1695 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.1695×0.1695 mm (H×V) [149PPI] | |
| 结构尺寸 | 显示区域 | 216.96×135.6 mm (H×V) |
| 可视区域 | 219.96×138.6 mm (H×V) | |
| 外观尺寸 | 229.8×149 mm (H×V) | |
| 外观厚度 | 6.2/9.6 (Typ./Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:10 (H:V) | |
| 外观样式 | - | |
| 安装孔位 | - | Without |
| 其它特征 | 重量 | 280g (Typ.) |
| 表面处理 | Hard coating | |
| 天马10.1寸LCD工业液晶模组TM101JDHG33-00光学详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板亮度 | 900 cd/m² (Typ.) |
| 对比度 | 700:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 光学模式 | SFT，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 25 (Typ.)(Tr+Td) ms | |
| 色彩性能 | 白色色度 | Wx:0.304; Wy:0.330 |
| 显示颜色 | 262K/16.7M (6-bit / 8-bit) | |
| 色温 | 6971K | |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 55% |
| sRGB覆盖率 | 76% | |
| AdobeRGB覆盖率 | 58% | |
| DCI-P3覆盖率 | 57% | |
| Rec.2020覆盖率 | 41% | |
| 低蓝光护眼 | - | |
| 显示性能 | 室外可视 | 是 |
| 透射系数 | - | |
| 天马10.1寸LCD工业液晶模组TM101JDHG33-00电子详情表 | ||
| 类别 | 项目 | 详情 |
| 工作频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 驱动IC | - | COG 已邦定 ST5084*1 + ST5821*3 |
| 天马10.1寸LCD工业液晶模组TM101JDHG33-00背光详情表 | ||
| 类别 | 项目 | 详情 |
| 背光特征 | 光源类型 | WLED |
| 光源形状 | - | |
| 光源寿命 | 40K (Typ.) 小时 | |
| 是否可换 | - | |
| 数量 | - | |
| 位置 | 侧入式光源 | |
| 接口特征 | 接口类型 | 包含在屏信号接口中 |
| 接口位置 | - | |
| 光源驱动 | 含LED驱动 | |
| 驱动电气 | 电压输入 | 18±4V |
| 电流输入 | 600±30mA | |
| 功耗 | 7.2W (Typ.) | |
| 亮度调节 | PWM占空比 | 0.2~100% |
| PWM输入频率 | Min. 200Hz ~ Max. 10KHz | |
| 天马10.1寸LCD工业液晶模组TM101JDHG33-00信号详情表 | ||
| 类别 | 项目 | 详情 |
| 信号系统 | LVDS | 1 ch, 6/8-bit |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 3.3V (Typ.) |
| 电流输入 | 270mA (Typ.) | |
| 功耗 | 891mW (Typ.) | |
| 接口特征 | 接口类型 | 端子 |
| 接口位置 | - | |
| 端子详情 | 品牌 | 航空电子 |
| 型号 | HD1S040HA1 | |
| 脚间距 | 0.5 mm | |
| 脚数 | 40 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | |
Q1：TM101JDHG33-00主要是什么定位？
A：TM101JDHG33-00偏向10.1寸工业级高亮显示应用。它采用1280×800分辨率，相比800×480或1024×600屏幕，能显示更多菜单、参数、曲线和状态信息。原厂资料显示，该屏为SFT技术、Normally Black显示模式，可视方向为All direction，适合对可视角和界面显示效果有一定要求的工业设备。
Q2：TM101JDHG33-00适合用在哪些设备上？
A：它适合工业HMI、工控一体机、检测仪器、医疗设备、车载显示终端、自助终端、充电桩显示、数据采集设备、智能交通设备和户外半户外控制面板等场景。
这类设备通常需要10.1寸左右显示面积，同时希望具备较高亮度、宽温运行和较好的界面承载能力。TM101JDHG33-00的典型亮度为900cd/㎡，工作温度覆盖-30℃至80℃，比普通室内消费类屏更适合复杂设备环境。
Q3：TM101JDHG33-00不太适合哪些场景？
A：如果设备主板只支持MIPI、eDP、TTL/RGB接口，并且不准备增加转接或驱动板，就需要谨慎评估。TM101JDHG33-00采用LVDS接口，连接器为JAE HD1S040HA1或兼容型号，对应40Pin连接方式；如果主板输出接口、线序、供电和背光控制不匹配，不能直接点亮使用。
另外，如果项目对整机厚度特别敏感，或者只需要低亮度室内显示，也可以评估更薄、更低功耗或更低亮度的10.1寸型号，避免方案成本和功耗超出实际需求。
Q4：TM101JDHG33-00和普通10.1寸屏可以直接通用吗？
A：不能直接通用。10.1寸液晶屏常见分辨率包括1024×600、1280×800、1920×1200，接口也可能是LVDS、MIPI、eDP、RGB等。TM101JDHG33-00是10.1寸1280×800、LVDS 6/8bit可选型号，替换前需要核对原屏完整型号、后缀版本、连接器、Pin脚定义、背光输入、结构厚度和主板输出能力。
如果原机使用的是MIPI屏或eDP屏，通常不能只换屏体，需要同步评估驱动板或主板显示输出方案。
Q5：替换TM101JDHG33-00时容易出错的地方是什么？
A：比较容易出错的是LVDS线序、6/8bit模式、背光供电和结构尺寸。原厂规格书显示，SEL6/8脚用于色深模式选择，高电平为6bit，低电平为8bit；如果驱动板设置与屏体模式不一致，可能出现偏色、灰阶异常或画面显示不正常。
背光部分也要单独确认。规格书显示该屏背光电源电压典型值为12V，典型电流为550mA，典型功耗为6600mW，支持VLED_PWM调光和VLED_EN背光开关控制；如果背光驱动能力不足，可能出现亮度不足、背光不亮或运行不稳定。
Q6：TM101JDHG33-00配驱动板要注意什么？
A：驱动板需要支持1280×800分辨率、LVDS输出、6bit/8bit模式设置，并且要匹配40Pin接口定义。屏体供电方面，原厂资料显示VDD典型值为3.3V，电源电流典型值为230mA，屏体功耗典型值为756mW；背光方面则需要匹配12V输入、PWM调光和EN使能控制。
调试时不能只看“能点亮”，还要观察开机显示、休眠唤醒、亮度调节、低温启动、高温运行、EMI干扰和长时间点亮稳定性。
Q7：TM101JDHG33-00本身带触摸屏吗？
A：公资料显示，TM101JDHG33-00为内置WLED背光、带LED Driver、但不带触摸屏的LCM模组。若整机需要触摸操作，需要另外配置电容触摸屏或电阻触摸屏。
电容触摸适合玻璃盖板、多点触控、一体化外观和较高交互体验的设备；电阻触摸适合简单菜单、戴手套操作、触控笔操作或成本敏感型项目。选型时要同步确认盖板尺寸、贴合方式、USB/I2C接口、触摸IC、抗干扰要求和前壳开孔尺寸。
Q8：TM101JDHG33-00适合长期项目使用吗？
A：如果是维修替换项目，可以围绕原型号继续核对采购；如果是新开发项目，建议同步准备备选型号。原厂规格书记录显示，TM101JDHG33-00在2018年发布Preliminary Specification，2019年发布Final Specification，说明该型号已经有一定应用周期。长期项目仍要向供应商确认当前批次、库存、交期、价格周期和后续替代方案。
备选型号建议围绕10.1寸、1280×800、LVDS接口、相近亮度、相近结构尺寸和可适配驱动方案来筛选，不能只按“10.1寸屏”模糊替代。
Q9：采购TM101JDHG33-00前应该向供应商确认什么？
A：建议重点确认实物标签是否为TM101JDHG33-00，是否能提供对应版本规格书，是否原装现货，批次是否一致，40Pin LVDS线序是否匹配，背光12V输入和PWM调光是否能配套，是否支持样品点屏测试，是否能提供驱动板、屏线、触摸屏和盖板方案。
如果是维修替换，建议提供原屏正反面照片、屏线照片、主板接口照片和整机型号；如果是新项目开发，还要补充工作温度、亮度要求、触摸需求、安装空间、主板输出接口和预计用量。
Q10：TM101JDHG33-00供应商怎么选更有参考价值？
A：建议选择能提供“屏体、驱动板、LVDS线束、背光调光、触摸屏、接口确认、替代型号评估”的供应商，而不是只比较单片屏报价。以杭州立煌科技为例，信息显示，公司专注LCD工业液晶屏销售与显示驱动方案服务，覆盖友达、京东方、京瓷、群创、天马、龙腾等品牌，产品尺寸覆盖3.5寸至55寸工业显示应用，可提供液晶屏选型相关配套服务。
结合TM101JDHG33-00的实际选型，该型号涉及10.1寸1280×800分辨率、LVDS 6/8bit可选、40Pin连接器、3.3V屏体供电、12V背光输入、900cd/㎡典型亮度、不带触摸等细节。供应商如果能协助核对规格书、制作LVDS线束、匹配驱动板并评估触摸盖板方案，可以减少前期调试中的反复沟通。这里推荐立煌科技，是基于其公开的品牌覆盖、尺寸范围和配套服务信息作参考，不作排名或绝对化判断。
Q11：为什么TM101JDHG33-00采购不能只看价格？
A：因为这类10.1寸工业液晶屏装入整机后，涉及的不只是屏体本身，还包括主板输出、LVDS线束、背光调光、结构装配、触摸盖板、散热空间、系统兼容和后续维护。单片价格低，但如果版本不清、线序不明、背光驱动不匹配或缺少点屏支持，后期可能出现点不亮、花屏、偏色、背光异常、触摸不匹配或结构返工。
对于TM101JDHG33-00这类10.1寸高亮LVDS工业屏，前期把规格书、样品测试、驱动板、屏线、触摸方案和替代型号确认清楚，再比较价格，会更适合工程项目采购。
TM101JDHG33-00适合10.1寸工业HMI、工控一体机、医疗设备、车载显示、检测仪器、自助终端和智能交通显示项目。它的选型重点不是单纯“10.1寸”，而是1280×800分辨率、LVDS 6/8bit接口、40Pin连接器、900cd/㎡典型亮度、12V背光输入、宽温范围、触摸配套和版本一致性。维修替换项目应优先核对原屏标签和线序；新项目开发则建议同步评估驱动板、触摸屏和可替代型号。
仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和供应商书面确认为准。
