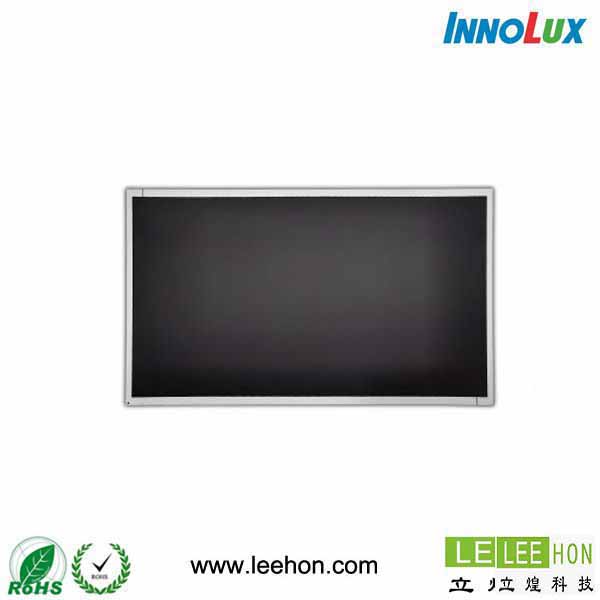

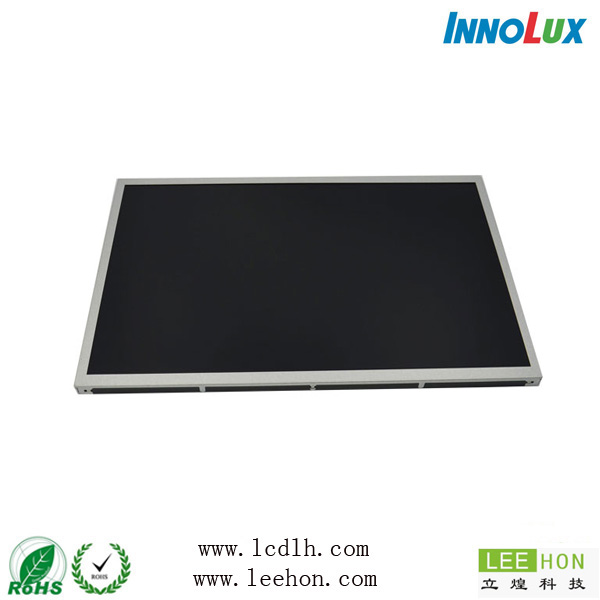

产品型号：G156HCE-E01

产品名称：群创15.6寸液晶屏G156HCE-E01-EDP接口工业屏-5W小时背光寿命

G156HCE-E01是群创15.6寸EDP接口工业屏,群创原装15.6寸液晶屏,1920*1080分辨率,全视角可视角度,WLED背光显示,EDP工业接口,可直连工控机,也可配套HDMIDVIVGA驱动板,立煌科技提供一整套15.6寸液晶屏解决方案

品牌：群创 尺寸：15.6寸

分辨率：1920*1080 亮度：450 cd/m2

视角：89/89/89/89 (Typ.)(CR≥10)(左/右/上/下) 对比度：700:1

背光：WLED 工作温度：0 ~ 60 °C

立即联系

 一：群创15.6寸工业液晶屏G156HCE-E01基本信息

品  牌 群创（INNOLUX）
液晶屏型号 G156HCE-E01
工作温度 0 ~ 60 °C
存储温度 -20 ~ 70 °C
应用设备 工业设备
耐振动性 1.5G（14.7 m/s²）
当前生产状态 已量产


二：群创15.6寸工业液晶屏G156HCE-E01结构特征

液晶屏尺寸 15.6英寸
点分辨率 1920(RGB)×1080,FHD
像素排列 RGB垂直条状
宽高比 16:9（宽:高）
点间距 0.05975*0.17925 mm (W×H)
像素间距 0.17925*0.17925 mm (W×H)（141PPI）
表面处理 雾面, Hard coating（3H）
显示区域 344.16(W)×193.59(H) mm
外观尺寸 351.84(W)×208.88(H) mm
可视区域 -
外观厚度 4.5/6.5（Typ./Max.） mm
重量 -
触摸屏 可配套电容电阻触摸屏


三：群创15.6寸工业液晶屏G156HCE-E01光学特征

显示模式 AAS，常黑显示，透射式
液晶屏亮度 450 cd/m² (Typ.)
对比度 700:1 (Typ.) (透射)
显示颜色 262K（6-bit）
响应时间 14/11（Typ.）（Tr/Td）ms
可视角度 89/89/89/89 (Typ.)(CR≥10)(左/右/上/下)
白色色度 X：0.313  Y：0.329
亮度变动 1.43（Max.）（9 points）
色温 6485K


四、群创15.6寸工业液晶屏G156HCE-E01发光系统

灯管位置 侧入式光源
光源类型 WLED
光源寿命 50K（Min.）小时
接口类型 包含在屏信号接口中
输入电压 12/18 V（Typ./Max.）
输入电流 0.8±0.2A
功耗 9.6W（Max.）


五、群创15.6寸工业液晶屏G156HCE-E01信号接口



信号大类 eDP
信号小类 eDP（2 Lanes）
电压输入 3.3V（Typ.）
电流输入 240/260mA（Typ./Max.）
功耗 1.40W（Max.）
接口类型 端子
接口脚距 0.5mm
接口数量 1 pcs
接口脚数 40 pins


 ● 补充说明：以上群创15.6寸工业液晶屏G156HCE-E01资料仅供参考，如有某项不准确，可以联系我们客服提供G156HCE-E01产品的规格资料，产品均以pdf规格为准。
