产品型号：AT102TN03 V.8

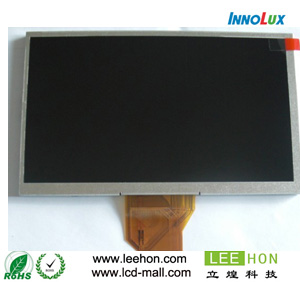

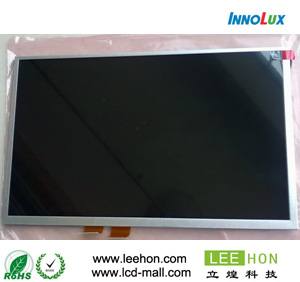

产品名称：AT102TN03 V.8群创10.2寸工业液晶屏 -AT102TN03V.8宽温LED工控液晶屏
杭州立煌科技提供全新原厂AT102TN03V.8工业液晶屏产品,该款群创10.2寸AT102TN03V.8液晶屏是一款宽温的LED液晶显示屏.分辨率：800*480,亮度：350（cd/m2）,视角：65/65/45/65
品牌：群创 尺寸：10.2寸
分辨率：800*480 亮度：350cd/m2
视角：65/65/45/65 对比度：300:1
背光：LED 工作温度：-30-85(℃)
立即联系
一：群创10.2寸工业液晶屏AT102TN03 V.8基本信息
| 面板品牌 | 群创（CHI MEI / INNOLUX） |
| 面板型号 | AT102TN03 V.8 |
| 工作温度 | -30~85°C |
| 存储温度 | -30~85°C |
| 作业湿度 | 5-95 (%RH) |
| 保存湿度 | 5-95 (%RH) |
| 当前生产状态 | 量产中 |
二：群创10.2寸工业液晶屏AT102TN03 V.8结构特征
| 液晶屏尺寸 | 10.2英寸 |
| 点分辨率 | 800（RGB)*480（WVGA） |
| 像素密度 | 91PPI |
| 像素排列 | RGB垂直条状 |
| 宽高比 | 15:9(宽:高） |
| 点间距 | 0.0925*0.2760mm（横*竖） |
| 像素间距 | 0.2775*0.2760mm（横*竖） |
| 面板重量 | 332g（Typ.） |
| 表面处理 | 雾面 |
| 显示区域 | 222.0×132.48mm (横*竖) |
| 可视区域 | 225.3×135.7 mm (横*竖) |
| 外观尺寸 | 235.0×145.8mm (横*竖) |
| 外观尺寸 | 6.1±0.3 mm (厚度) |
| 触摸屏 | 无 |
三：群创10.2寸工业液晶屏AT102TN03 V.8光学特征
| 显示模式 | TN，常白显示，透射式 |
| 液晶屏亮度 | 350cd/m2 (Typ.)(此屏背光亮度可增加到1000nits以上) |
| 对比度 | 300:1 (Typ.) (透射) |
| 显示颜色 | 262K (6-bit ) |
| 显示色域 | 50% NTSC (CIE1931) |
| 响应时间 | 15/20(Typ.)(Tr/Td) (ms) |
| 可视角度 | 65/65/45/65 (Typ.)(CR≥10) (左/右/上/下) |
| 最佳视角 | 6点钟 |
| 白色色度 | X:0.310;Y:0.330 |
| 白场变动 | 1.33/1.43(Typ./Max.)(9points) |
四、群创10.2寸工业液晶屏AT102TN03 V.8发光系统
| 灯管位置 | 侧入式光源（顶部） |
| 光源类型 | WLED |
| 灯管数量 | 3S10P |
| 灯管形状 | 阵列 |
| 光源寿命 | 20K(Min..)(小时) |
| 单灯电压 | 8.4/9.3/10.5V (Min./Typ./Max.) |
| 单灯电流 | 200±20mA |
| 灯管总功率 | 1.86W (Typ.) |
| 接口类型 | 端子 |
| 背光电路 | 无 |
五、群创10.2寸工业液晶屏AT102TN03 V.8信号接口
| 信号大类 | Parallel RGB |
| 信号小类 | TTL (1 ch, 6-bit) |
| 面板电压 | 3.3/9.2/16/-7V (Typ.)(VCC/AVDD/VGH/VGL) |
| 面板电流 | 4/25/0.3/0.2mA(Typ.)(ICC/IAVDD/IGH/IGL) |
| 面板功率 | 250mW (Typ.) |
| 信号电压 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC |
| 接口类型 | FPC |
| 接口脚距 | 0.5mm |
| 接口数量 | 2 pcs |
| 接口脚数 | 30 pins |
● 补充说明：以上群创10.2寸工业液晶屏资料仅供参考，如有某项不准确，可以联系我们客服提供产品的规格资料，产品均以pdf规格为准。
