ZJ035IA-02K奇美3.5寸工业液晶屏广视角宽温IPS-ZJ035IA-02K工控屏

ZJ035IA-02K

品牌:奇美

尺寸:3.5寸

  • 产品规格

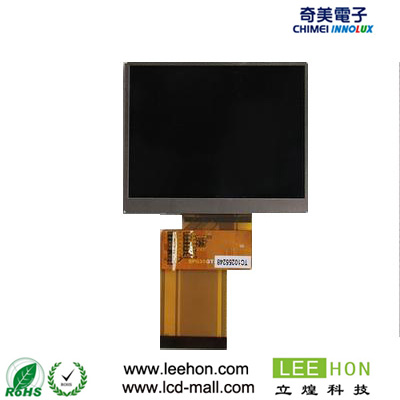

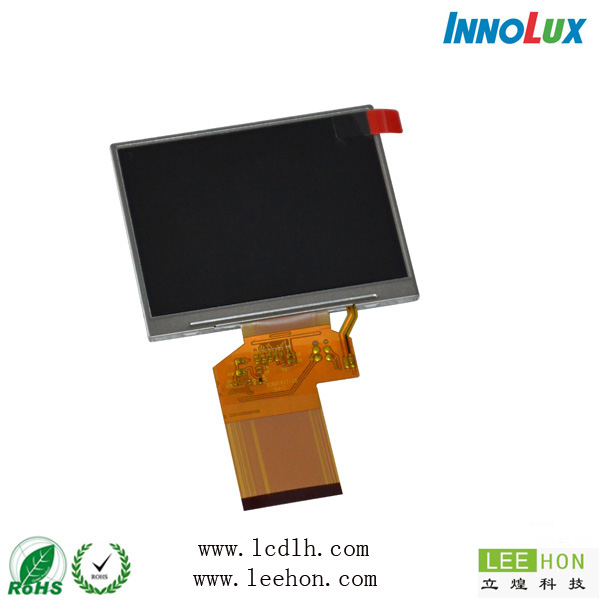

  • 产品图片
一:奇美3.5寸工业液晶屏ZJ035IA-02K基本信息
品  牌 CHI MEI / INNOLUX
液晶屏型号 ZJ035IA-02K
工作温度 -20~70°C
存储温度 -30~80°C
当前生产状态 已停产(替代型号可以向客服咨询)

二:奇美3.5寸工业液晶屏ZJ035IA-02K结构特征
液晶屏尺寸 3.5英寸
点分辨率 230(RGB)*480(FHD)
像素密度 166PPI
像素排列 RGB垂直条状
宽高比 2:3(宽:高)
点间距 0.051*0.153mm(横*竖)
像素间距 0.153*0.153(横*竖)
表面处理 Hard coating
显示区域 48.96*73.44mm(横*竖)
外观尺寸 54.76*85.24mm(横*竖)
外观尺寸 2.0±0.1 mm (厚度)
触摸屏

三:奇美3.5寸工业液晶屏ZJ035IA-02K光学特征
显示模式 IPS,常黑显示,透射式
液晶屏亮度 320cd/m2 (Typ.)
对比度 700:1 (Typ.) (透射)
显示颜色 262K(6-bit)
响应时间 10/15(Typ.)(Tr/Td)(ms)
可视角度 85/85/85/85 (Typ.)(CR≥10) (左/右/上/下)
最佳视角 上下左右对称
白色色度 X:0.310; Y:0.320
白场变动 1.33/1.43(Max.)(9points)

四、奇美3.5寸工业液晶屏ZJ035IA-02K发光系统
灯管位置 侧入式光源
光源类型 WLED
灯管数量 5S1P
灯管形状 1串
单灯电压 16.5V(Typ.)
单灯电流 330mW(Typ.)
接口类型 包含在屏信号接口中
背光电路

五、奇美3.5寸工业液晶屏ZJ035IA-02K信号接口
信号大类 Parallel RGB
信号小类 Parallel RGB (1 ch, 6-bit) + SPI
面板电压 2.8/2.8V (Typ.)(IOVCC/VCI)
信号电压 0≤VIL≤0.3IOVCC; 0.7IOVCC≤VIH≤IOVCC
接口类型 FPC
接口脚距 0.3 mm
接口数量 1 pcs
接口脚数 39 pins
 明:以上奇美3.5寸工业液晶屏ZJ035IA-02K考,如有某不准确,可以系我客服提供品的料,品均以pdf

ZJ035IA-02K是奇美3.5寸全视角视角工业液晶屏产品,拥有320*480的高清分辨率,ZJ035IA-02K视角为85/85/85/85,TTL信号接口,亮度可达320(cd/m2),拥有高对比度,采用LED背光,是一款3.5寸IPS工业高清液晶屏。但是工厂已经停产了,选型的客户不建议选择。

ZJ035IA-02K奇美3.5寸工业液晶屏广视角宽温IPS-ZJ035IA-02K工控屏
