户外充电桩、自助缴费终端、停车场设备和工业控制箱，通常需要同时满足防尘、防水和强光可读要求。因此，很多设备会采用密闭式机壳，内部安装京东方（BOE）高亮工业LCD，并通过800nit、1000nit甚至更高亮度的背光保证白天的显示效果。

但实际项目中，有时会出现一种现象：LCD在室内测试时亮度正常，安装到户外机箱以后，上午还能看清，到了夏季中午或下午却明显变暗；等设备温度降低，亮度又逐渐恢复。

这种情况不一定意味着京东方液晶屏质量有问题，也不一定是LED背光已经老化。如果显示系统具备温度保护机制，高温可能触发背光限流或主动降亮；如果没有相应保护，长期积热还可能加快背光光衰，甚至引起显示模组异常。

因此，京东方户外LCD采用密闭安装时，选型重点不能只有高亮和宽温，还必须考虑机箱如何把热量排出去，以及在最热的运行条件下，屏幕能否保持足够的实际亮度。

密闭机箱为什么容易让高亮LCD温度升高？

户外LCD的热量主要来自两个方向：一个是设备内部持续产生的热量，另一个是太阳辐射带来的外部热负荷。

LCD的LED背光需要消耗电能，其中一部分最终转化为热量。对于高亮工业屏，背光通常是显示模组中值得重点关注的发热部分。此外，显示驱动电路、电源转换模块、主控板和其他电子元器件也在不断产生热量。

如果设备采用密闭机箱，这些热量无法通过直接交换内外空气的方式迅速带走，只能通过内部空气流动、结构导热以及机箱外表面的对流和辐射等途径传递到外部环境。

与此同时，户外机箱还会受到太阳照射。尤其是深色金属外壳、正对阳光的触摸盖板和缺少遮阳结构的设备，太阳辐射会使机壳表面温度明显升高。

这意味着户外设备需要处理的热负荷，不只是LCD和驱动板自身的功耗。

例如一台15.6英寸京东方高亮LCD安装在户外控制箱内，背面还有控制主板和电源模块。即使外部空气温度只有35℃，机箱内部的局部温度也可能明显更高。具体能够升高多少，取决于功耗、机箱材料、表面积、安装位置和太阳辐射条件，不能用一个固定温差判断。

判断LCD是否存在高温风险，应以实际工作时的模组温度和关键部件温度为依据，而不是只看室外天气预报的气温。

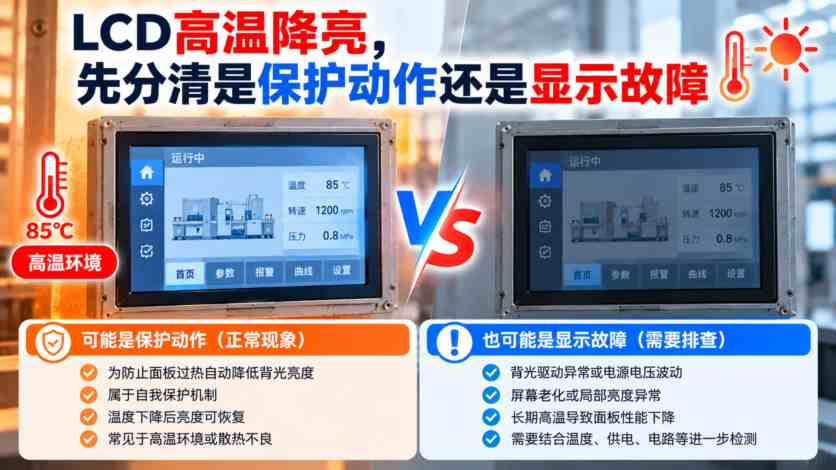

LCD高温降亮，是保护动作还是显示故障

户外设备出现亮度下降，原因可能并不相同。

有些高亮显示方案会通过温度传感器监测模组或背光驱动状态。当温度达到设定阈值时，系统主动降低背光电流，以减少功耗和发热。这种热降额控制属于保护策略，目的是避免相关部件继续在过高温度下运行。

但并不是所有京东方LCD都自带温度降亮功能。部分模组需要整机控制器、LED Driver和温度检测电路共同实现；还有一些型号可能没有相应的自动保护机制。

因此，如果发现设备中午变暗，不能直接认定是LCD正在自动保护。

还需要区分太阳反光、LED驱动异常和背光本身的温度特性。强烈环境光可能让屏幕看起来发灰，即使实际亮度没有下降；LED在高温下的光输出也可能发生变化。如果供电不稳定或者驱动器自身过热，实际背光电流同样可能出现异常。

现场可以重点记录三个数据：降亮发生时的LCD模组温度、背光控制状态以及实际背光输出。

如果温度升高后背光控制信号主动降低，且冷却以后能够恢复，应检查整机温控逻辑及散热条件；如果控制指令没有变化，亮度却明显降低，就需要进一步检查LED Driver、供电和背光状态。

只有把原因分清楚，才能决定应该改散热、改背光程序，还是更换显示模组。

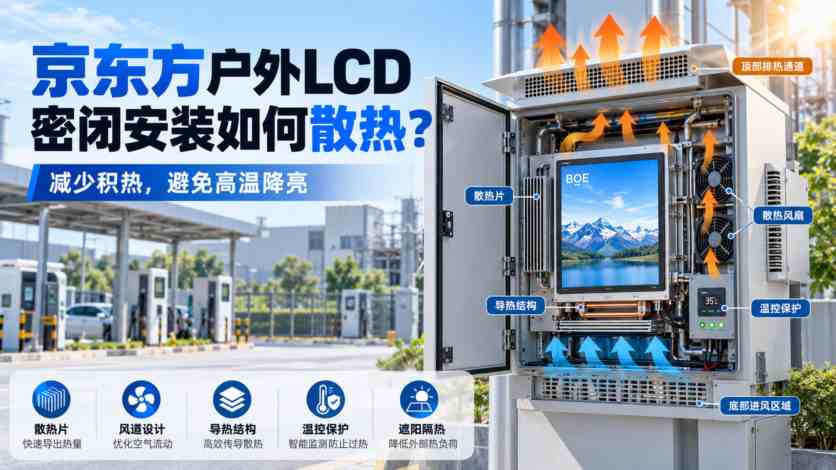

密闭安装是为热量建立明确的传导路径

不少户外设备最初的结构设计，只考虑把LCD固定在机箱内，并没有为背光热量规划专门的散热路径。

例如LCD背面与金属外壳之间留有较大空气间隙，显示模组主要靠内部空气散热；即使机壳使用铝合金，热量也未必能够有效传递到外壳。

对于密闭式户外终端，更合理的思路是把散热设计延伸到整套显示结构。

如果京东方LCD模组具有适合传热的金属背板或安装框架，可以在符合原厂机械要求的前提下，通过导热结构、金属支架或适当的导热材料，把热量引向机箱的散热区域，再由机箱外表面向环境散热。

需要特别强调，导热材料不能随意压在LCD玻璃、偏光片、FPC或不允许承受压力的部位上。如果为了增加散热接触而对模组施加不均匀压力，反而可能引起显示亮斑、Mura、结构变形或电气故障。

另外，简单在密闭机箱内部增加一只风扇，并不意味着热量已经排到外面。

内部风扇只能促进空气循环、改善局部温度分布。如果机箱与外部之间没有有效的传热路径，热量仍然会积累。真正需要确认的是热量最终通过哪个部件、哪一片外壳表面释放到外部。

对于功耗较大的显示系统，可以根据热设计计算考虑外部散热片、空气—空气换热器或其他适合防护要求的冷却方式，而不是盲目开孔通风。

太阳造成的热负荷，应在进入机箱前尽量减少

散热并不意味着所有热量都必须依靠LCD背板排出。

对于太阳照射明显的户外终端，更值得同时考虑如何减少外部热量进入机箱。

例如在不影响用户操作的前提下增加遮阳结构，调整设备安装朝向，避免最强阳光长时间直接照射显示区域；对于外壳，还可以根据实际应用评估颜色、表面处理和隔热结构。

如果设备前面有较厚的触摸盖板，也可以评估适合的红外太阳能控制材料、AR减反射处理及光学全贴合方案。

其中，AR与全贴合主要改善环境光反射和显示可读性，并不等于能够自动降低LCD温度。部分专门设计的太阳能控制膜可以减少特定波段的辐射热进入，但需要同时评估可见光透过率、材料吸热位置以及最终整机温升。

对于京东方高亮LCD，低反射设计还有另一个重要价值：如果减少了反射，设备就可能在较低背光输出下达到相同的可读性，从源头上减少部分背光功耗。

这也是户外LCD热设计和光学设计需要配合的原因。单纯增加散热片，只是在处理已经产生的热量；优化反射和太阳辐射控制，则有机会同时减少内部发热与外部热负荷。

自动调光应该与温度保护配合

不少户外终端采用环境光传感器，根据周围光照自动调整LCD亮度。

白天阳光越强，系统就提高背光输出；到了夜间，再降低亮度。这种方式可以兼顾显示效果和功耗，京东方公开的户外显示应用方案中也包括环境光自动亮度调节设计。

但是，户外设备最容易出现的矛盾恰好在这里：太阳越强，LCD越需要高亮；而太阳越强，整机温度也可能越高。

如果背光控制只考虑环境光，不考虑温度，就可能在机箱已经很热的情况下继续要求LED背光满功率运行。

因此，对于需要高亮连续工作的密闭终端，可以考虑同时设置环境光和温度监测，让系统根据实际条件合理控制背光。

例如正常温度下允许LCD按照环境光需求提高亮度；当关键部件温度接近设计限制时，系统按照经过验证的策略限制背光输出，必要时记录高温状态并提供维护信息。

具体温度阈值、降额曲线和最低允许亮度，必须结合对应京东方LCD、LED Driver和整机功能要求确定，不能直接套用固定数值。

特别是用于充电支付、报警显示或者其他重要操作的终端，温度保护也不能让屏幕突然变得无法辨认。设备设计时需要兼顾热安全与最低可读性，并在必要时采取其他降温措施。

京东方户外LCD选型

核对项目	密闭户外设备需要关注的内容
LCD完整型号	BOE具体型号及版本后缀
工作温度	模组允许范围及实际安装温度
背光功耗	典型功耗、最大电流和驱动条件
亮度规格	额定亮度及相应测试条件
背光控制	PWM、BL_EN及是否支持热降额
散热结构	允许导热和固定的机械位置
光学设计	AR、AG、全贴合和太阳辐射控制
机箱结构	密封、防水、散热表面积
温度监测	传感器位置和异常保护策略
长期可靠性	背光光衰、材料耐温和运行寿命

这里还需要注意，京东方不同工业LCD的背光结构和温度条件可能存在明显差异。一块标注-30～85℃的LCD，并不意味着其背光、触摸屏、光学胶以及整套驱动系统都能在85℃条件下长期保持最高亮度。

因此，采购时不能把“宽温LCD”等同于“无需散热设计的高亮LCD”。

杭州立煌科技有限公司在京东方工业LCD选型及户外显示配套项目中，可结合原屏完整型号、安装环境和主板接口，评估LCD、Touch、LED背光、驱动板及结构匹配条件。对于需要升级高亮型号的设备，建议提前提供现有电源、机箱尺寸和实际温升数据，减少换屏后出现供电不足或高温降亮的风险。

项目咨询：19157671329（微信同号），官网：www.leehon.com。

高温验证还要测最热时能否看清

密闭户外终端完成样机以后，建议在最终机箱结构中进行热验证，而不是单独对裸LCD进行常温点亮测试。

测试应覆盖有代表性的高环境温度、太阳照射和实际运行功耗，并在系统温度趋于稳定以后记录数据。特别需要观察LCD背面、LED驱动区域和机箱内部的温度，同时检查关键元器件是否超过相应规格限制。

对于出现过高温降亮的设备，还应该记录从开机到发生降亮的过程，包括背光控制信号、实际屏幕亮度以及冷却后的恢复情况。

如果在室内30分钟能够保持1000nit，不代表户外连续运行数小时以后仍然能够维持同样的亮度。反过来，如果设备在高温下主动降亮，也不能简单认为显示模组一定不合格，而应判断降亮后的可读性是否仍满足使用要求，以及是否存在改进散热路径的空间。

需要全天候运行的终端，还应结合昼夜温差检查结露风险。密闭结构有利于控制外部粉尘和雨水进入，却不代表机箱内部不会因残余湿气和温度变化而凝露。防水、散热和湿度控制需要作为一个整体进行验证。

减少积热并控制热源

京东方工业LCD用于户外充电桩、自助终端和密闭控制设备时，高亮度是保持阳光下可读的重要基础，但高亮背光本身也会产生热量。如果再叠加太阳辐射、机箱密闭和内部电源发热，LCD就可能长期处于较高温度环境。

因此，避免高温降亮不能简单依靠换成更高亮的型号，也不能只在机箱内部加一只风扇。

更合理的办法是从整机出发：根据实际温度选择LCD，让背光和其他热源有明确的散热路径，尽量减少太阳热量进入，并利用合理的自动调光与温度保护控制功耗。

如果原来1000nit的京东方LCD在室内显示正常，户外高温时却明显变暗，应该先查明实际温度、背光控制和散热情况，再判断是否需要更换LCD。否则，即使升级到更高亮度型号，也可能因为功耗和积热进一步增加而重复出现相同问题。

对于户外工业显示项目，真正需要保证的不是规格书在常温下写着多少nit，而是在夏季最热、阳光最强、设备连续运行的条件下，屏幕依然能够保持足够的可读性，并且不会因为长期过热缩短可靠使用寿命。
