把触摸屏和LCD工业液晶屏当成“一块一体屏”来选，最容易掉进一个误区：只盯尺寸、分辨率、亮度、宽温，然后在集成阶段被接口、驱动、线束、休眠唤醒、EMI和量产一致性拖垮。真正决定项目难度与后期维护成本的，往往是一个更底层的选择——显示与触摸的“主控权”到底在谁手里：屏端还是主板端？

这里的“主控”不是指CPU更强，而是指：

1·谁负责把“视频/像素流”变成面板可用的时序与映射（含LVDS接口相关的链路与参数）；
2·谁负责把“触摸事件”变成系统可识别的输入协议（I2C触控驱动、USBHID、多点触控上报等）；
3·出问题时，你能用软件改一个配置解决，还是必须换板、换线、换屏。

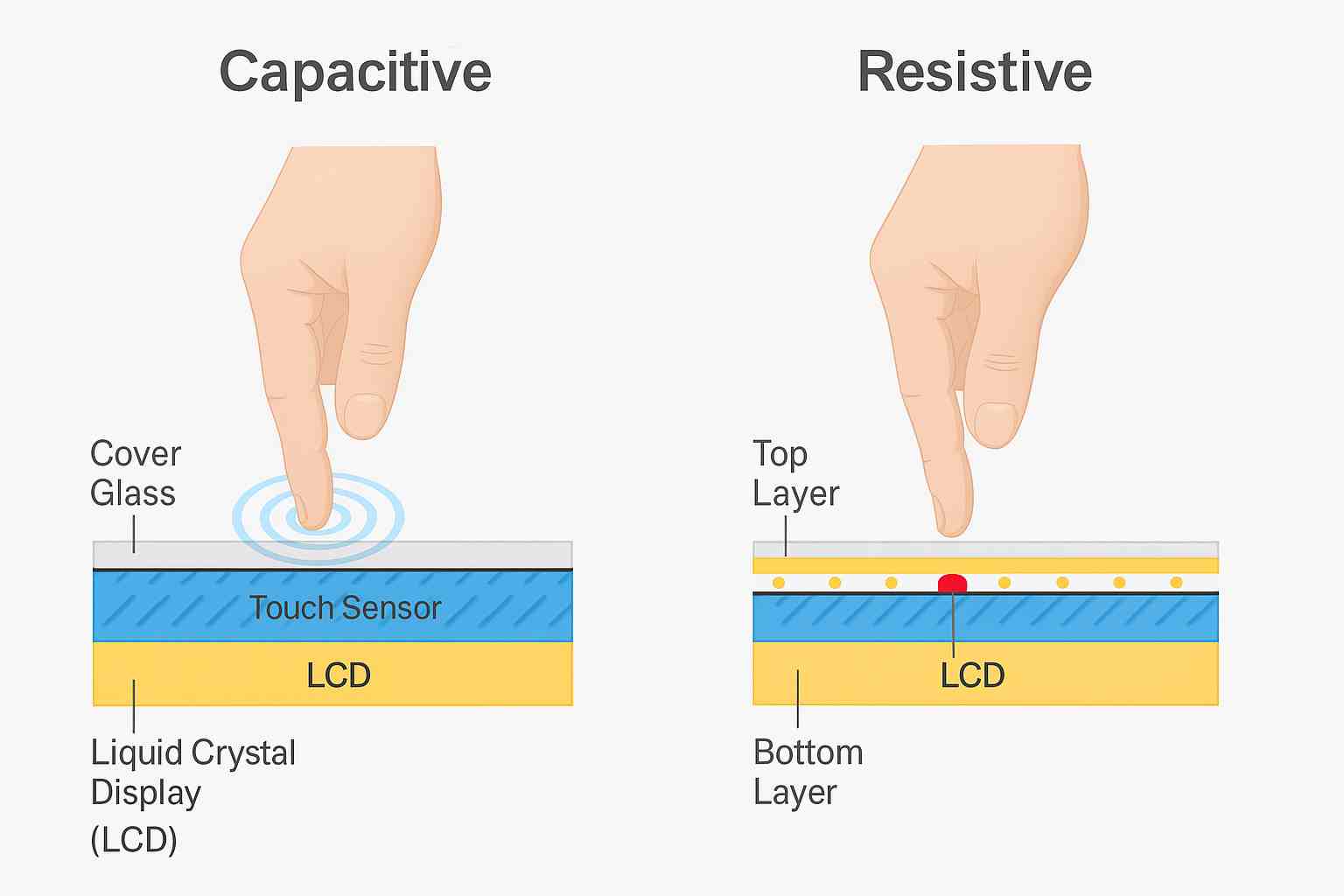

一、显示链路与触摸链路，是两套完全不同的系统

很多一体屏的表象是“屏幕上有触摸”，但在系统结构上通常是两条链路并行：

1·显示链路：主板输出（常见LVDS接口/eDP/MIPI/HDMI等）→面板接收与显示
2·触摸链路：触控控制器（在屏端小板上）→主板输入（I2C/USB/HIDoverI2C等）→OS输入子系统

会发现：显示链路更多是时序、映射、电气完整性；触摸链路更多是协议、驱动、中断/复位、功耗管理。把这两条链路“主控权”放在哪里，就形成了不同的一体屏选型路线。

二、屏端主控、主板端主控、双端分治

架构A：主板端主控（主板直接驱动液晶屏+I2C触摸）

典型形态：主板LVDS接口直连液晶模组；触摸控制器用I2C连接主板，配合INT/RESET引脚。FocalTech一类触控控制器的设备树绑定说明就描述了这种模式：控制器通过I2C连接主机，触摸时发中断，主机再通过I2C读取坐标。

它的优点

BOM可控，成本通常更低（你不为屏端额外的桥接/缩放/MCU付费）。
时序、LVDS映射、刷新策略都在主板侧可控，适合做产品平台化（同主板带多尺寸液晶屏）。
需要极致低功耗（电池供电、待机唤醒）时更容易精细化优化：I2C触摸可配合系统休眠/中断唤醒（但要注意坑，后文会说）。

它的代价

工程复杂度在主板端：要配显示时序、LVDS映射、供电时序、线束、EMI；触摸也要做驱动适配与电源管理。
一旦现场出现“同LVDS接口却不兼容”“同分辨率黑屏/红屏/闪烁”，排查成本在你这边（尤其量产后返工昂贵）。

架构B：屏端主控

（屏端集成“显示处理/桥接/协议转换”，主板只输出通用接口）

典型形态：主板输出HDMI/DP/USB等更通用的接口；屏端内部把信号转换成面板需要的LVDS/eDP，并把触摸以USBHID方式上报给主机。Windows对触摸设备的协议实现指南就明确：触摸设备通常期望通过HID协议与主机通信。

Linux侧也有成熟的HID多点触控驱动实现（hid-multitouch等），说明这条路在OS生态上通常更省力。

它的优点

集成更快：主板不用深度关心面板LVDS的JEIDA/VESA映射、位序镜像、极性细节，很多复杂性在屏端被“封装”。
适合跨平台：同一块屏端模块可以适配多种主板/系统，主板侧只当它是“显示器+USB触摸”。
现场维护更友好：替换屏时，只要通用接口一致，很多底层兼容性问题被屏端吸收。

它的代价

屏端成本更高，供货一致性更依赖屏端方案商。
你把关键可控项交给屏端后，某些细节（比如特殊刷新、低温拖影补偿、强EMI环境下的边界）可能难以深调。
工业场景里，屏端增加处理板也意味着额外热源与故障点，需要评估长期可靠性与宽温策略。

架构C：双端分治

（显示主板端直驱，触摸走HIDoverI2C或USB）

这类结构在工控/平板/一体机很常见：显示仍走LVDS接口（主板端主控显示），触摸则按系统需要选择I2C、HIDoverI2C或USB。

为什么要分治？因为触摸链路的目标和显示链路不同：触摸更像“输入外设”，生态与驱动兼容更重要。PenMount的Linux驱动指南就提到：某些控制器走HIDoverI2C可以直接使用内核标准的i2c-hid模块。

也有专门讨论过HIDoverI2C相对HIDoverUSB的功耗优势，指出在某些应用里可显著降低功耗，并可扩展到触摸屏等设备。

三、为什么要先决定“谁做主控”

1、显示侧的坑，多数与LVDS接口的“隐性参数”有关

很多项目以为“同LVDS接口就能通”，实际上LVDS是物理层规范，上面还有映射与时序差异。Linux的panel-lvds绑定文档把关键点写得很直白：data-mapping（jeida-18/jeida-24/vesa-24）定义颜色信号映射顺序；data-mirror还可能需要用于反转bit顺序。

ST的LVDS设备树配置页面也强调：JEIDA与VESA是常见的两类bit-mapping。

如果你选择“主板端主控显示”，这些参数就必须被你掌握并固化为工程资产；

如果你选择“屏端主控显示”，很多映射/极性/位序由屏端方案消化，你要把精力转向“协议与可靠性”。

另外，LVDS电气层本身也有边界：LVDS驱动在100Ω负载上会形成大约247–454mV的差分电压，接收器可以在较低幅度下检测，并具备一定共模噪声容忍能力。

这意味着：线束、端接、接地、走线对稳定性影响很大。把主控放主板端，你要为更长线束、更强EMI预留工程空间；放屏端，则通常缩短内部LVDS链路，把外部改成更“抗折腾”的通用接口（但也要评估屏端板卡在宽温与振动下的可靠性）。

2、触摸侧的坑，多数与“驱动生态+电源管理”有关

触摸控制器的连接方式直接影响你未来的移植成本与问题类型：

1·I2C触摸：更贴近嵌入式体系，但你需要处理中断、复位、设备树绑定、唤醒与低功耗；Microchip的maXTouchLinux驱动应用笔记就把驱动集成、调试选项等作为重点内容，说明这条路工程细节多但可控。
2·USB触摸/HID触摸：更像外设，系统兼容普遍更好。Linux里也存在专门的USB触摸驱动实现（例如usbtouchscreen驱动文件中列出了支持的多类设备）。
3·HIDoverI2C：兼顾I2C布线与HID生态，且在功耗上可能更占优（TI讨论过HIDoverI2C的低功耗优势）。

更“现场化”的隐患是：触摸常常牵扯休眠与唤醒。Toradex社区就有“触摸中断唤醒后I2C异常”的讨论案例，说明触摸不只是“能点”，还涉及系统电源状态切换下的可靠性。

因此，把主控权放在主板端，就要为“驱动+电源管理”预留测试时间；把主控权放在屏端（USBHID），你通常用成熟生态换更快交付，但要评估USB链路与EMI、线缆质量、以及长周期稳定性。

四、怎么选“谁做主控”：用四个问题把架构定下来

1：在做“产品平台”还是“单项目交付”？

做平台：更倾向主板端主控（可复用时序与驱动策略，多屏共用一套软硬件框架）。
做单项目快速落地：屏端主控或触摸走USB/HID更省集成时间。

2：工程痛点是“显示点亮风险”还是“触摸兼容风险”？

显示点亮风险大（LVDS映射/极性/线束/EMI复杂）：把复杂度交给屏端更快。
触摸兼容风险大（多系统、多平台、低功耗唤醒）：优先选USBHID或HIDoverI2C，减少自研驱动负担。

3：现场环境更像“强干扰+宽温+长寿命”，还是“室内常温”？

强干扰与宽温：主板端直驱LVDS要非常重视线束与端接；LVDS差分与端接环境的说明可作为电气边界参考。
室内常温：屏端主控带来的额外热/功耗更容易被接受，集成收益更明显。

4：是否需要把“可维护性”放到首位？

如果你设备生命周期长、后期替换频繁，建议把“替换策略”前置：

主板端主控：建立“显示指纹表”（分辨率、像素时钟、JEIDA/VESA、data-mirror、极性等），把知识固化，降低换屏返工。panel-lvds文档把这些关键项明确化，适合直接沉淀为内部模板。
屏端主控：优先保证通用接口与协议一致（显示像显示器、触摸像HID输入），以更换模块方式维护。

五、落地检查清单

1、选择主板端主控时：你必须把这些参数写进“可审查文件”

LVDS：单/双通道、位宽、JEIDA/VESA映射、是否需要data-mirror
极性：HS/VS/DE极性与面板时序要求（很多平台都有这些可配项，TI的集成文档也把极性作为配置内容之一）
线束与端接：线长、屏蔽、100Ω端接位置（板端/屏端），并以示波器验证差分对基本幅度与完整性（参考TI对LVDS差分幅度与负载的描述）
触摸：I2C地址、中断/复位GPIO、电源域与休眠唤醒策略（FocalTech与maXTouch相关文档都强调驱动集成与输入子系统对接）

2、选择屏端主控时：你要问清“屏端到底封装了什么”

屏端是否包含桥接/缩放/处理板？输出到面板内部是LVDS还是eDP？
触摸上报是USBHID还是HIDoverI2C？Windows生态通常期望HID，Linux也有相应驱动栈支持。
宽温与振动下的可靠性：屏端板卡是否有明确的温度与老化策略（别把“点亮快”当成“能量产”）。

六、常见问题

Q1：一体屏点亮后颜色不对、偏红/偏蓝，通常是谁的锅？

多数是显示侧映射或位序问题。LVDS的JEIDA/VESA映射差异在Linuxpanel-lvds与ST文档中都有明确描述；data-mirror也可能影响bit顺序。

Q2：触摸用I2C还是USB更稳？

看你的目标是“嵌入式深度控制”还是“跨平台省事”。USB/HID生态成熟（Linux有USB触摸驱动实现、HID多点触控驱动也长期维护）；I2C更贴近MCU/SoC但需要处理绑定、中断与电源管理。

Q3：为什么有些项目推荐HIDoverI2C？

它兼顾HID生态与I2C布线，同时可能更有利于低功耗场景。HIDoverI2C相对USB的功耗优势，PenMount也提到部分设备可用内核标准i2c-hid模块。

Q4：宽温液晶屏场景下，“谁做主控”会影响可靠性吗？

会。主板端主控需要你对LVDS线束与端接、EMI边界负责；屏端主控则要你评估屏端板卡在宽温与振动下的热与寿命。LVDS电气幅度很小，信号完整性边界更敏感。

Q5：有没有一种“最省返工”的一体屏路线？

如果团队显示经验不足、交付周期紧，屏端主控（显示通用接口+触摸HID）通常更省集成成本；如果要做平台化、多型号复用、并且能沉淀参数资产，主板端主控更有长期收益。panel-lvds把关键映射项写成可配置字段，本质就是鼓励把经验工程化。

选“一体屏”的真正起点，是先选一条你能掌控的责任边界，触摸屏+LCD工业液晶屏一体选型，最怕的不是参数不够，而是责任边界模糊：显示出了问题怪屏，触摸不稳怪主板，最后谁都不好改。把“谁做主控”这件事在立项阶段定下来，你就等于提前决定了项目的风险结构：

1·主板端主控：你掌控细节，也承担点亮与兼容的工程成本；
2·屏端主控：你买到更快交付，但要把可靠性与一致性问到位；
3·分治：用成熟输入生态降低触摸风险，同时保留显示侧可控。

注意：内容仅供参考，具体选型请以目标液晶模组规格书、主控平台接口能力、触控控制器驱动支持情况，以及实机验证结果为准。也可以咨询我们（立煌科技）来定制方案。
