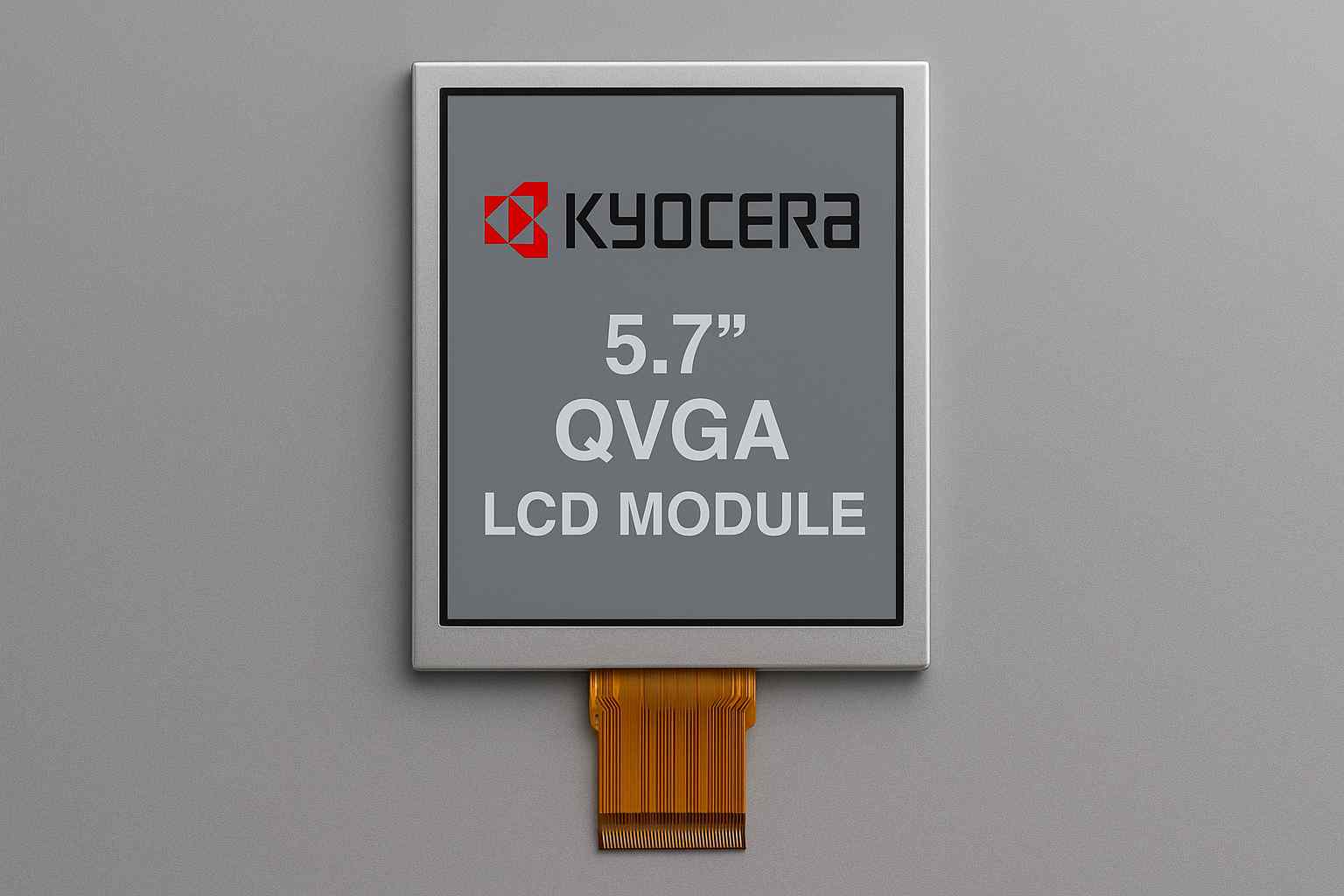

5–7英寸级的显示模组常常承担“信息展示+人机交互”的核心职责。对很多项目而言，稳定性、可视性与长期供货比极致像素更重要。在工业设备与嵌入式终端的选型清单里，京瓷的TCG057QVLPEANN-GN00-S就是为了这种“可靠第一、性能实用”场景而设计的典型工业模组：分辨率适中、亮度偏高、宽温耐用，适合老设备升级或对稳定性要求苛刻的项目。

一、产品参数

面板尺寸：5.7″，分辨率320(RGB)×240（QVGA），像素密度约70PPI。

有效显示区：115.2×86.4mm；外观尺寸约134.5×103.4×8.5mm。

亮度/对比度：500cd/m²(Typ.)，对比度500:1(Typ.)。

可视角度：80/80/80/80(Typ.,CR≥5)。显示模式为TN（常白）、透射式。

色彩与背光：262K色（6-bit）；WLED背光，寿命标称≥50,000小时。

接口与电气：ParallelRGB(1ch,6-bit)，33pins；驱动电压3.3V(Typ.)；刷新60Hz。

工作/存储温度：工作-20~70°C；存储-30~80°C。

二、TCG057QVLPEANN-GN00-S工业液晶屏参数信息详解

分辨率与像素密度（320×240/70PPI）

QVGA在今天看似“低分辨率”，但在工业HMI、流程监控、仪表面板等场景中反而是一个设计上的优点：渲染文字和简单图标更省资源、驱动板成本低且兼容性好。若你的界面以状态/数值/图表为主（非照片或高精度地图），QVGA足够且稳定。

亮度与对比度（500cd/m²/500:1）

500nits的典型亮度在5.7吋工业模组里属于“高亮”范畴，配合500:1的对比度，能在强室内光源甚至半户外环境下保持良好可读性，这对机器面板及仪表终端尤为重要。相比低亮度屏，运维时减少了加装外部照明或面板增亮模块的需求。

可视角度（80/80/80/80）

虽然该模组基于TN工艺，但厂家对取向和配向层进行了优化，使得四向视角达到80°的典型值（CR≥5）。这意味着在多数机柜或手持设备的查看角度内，颜色与亮度变化被控制到可接受范围内。若项目要求多人同时大角度观看（比如展示屏），则建议选IPS/ADS类全视角面板。

背光寿命（≥50,000小时）

50k小时的背光寿命是工程选型时的“长寿保障”——按每天8小时计算，可持续运行17年左右（理论值），对7×24小时运转或维护成本敏感的设备尤为关键。需要注意：背光寿命是典型参数，实际寿命受LED驱动电流和环境温度影响。

接口/电气（ParallelRGB,3.3V）

并行RGB（33-pin）是许多老主控板卡的标准接口，省去LVDS/MIPI转换电路，降低BOM与设计复杂度。因此该模组很适合对既有平台做替换或快速集成。但如果你的主控采用现代MIPI或LVDS，需增加桥接/驱动板。

三、典型适用场景

工业HMI/PLC面板：稳定、长寿命、并口兼容旧板卡，适合量产替换。

仪表/仪器显示：数值/图标显示为主，QVGA可保证读取清晰且响应资源占用低。

交通/便携式测试设备（半户外）：高亮与宽温使其在车载或工地类场景中更可靠。

医疗设备（非影像）：用于状态显示或操作界面可行；但若需精确影像诊断，应选更高分辨率/更大色域的面板。

四、选型建议

1.若你注重长期运维与兼容旧控制器：TCG057QVLPEANN-GN00-S是首选，尤其当你希望快速替换旧并口屏、减少软硬件改动时。

2.若界面含高分辨照片/细腻图像：建议考虑更高分辨率或IPS/ADS工艺模组（例如640×480或更高）。

3.若目标为户外强日照：尽管500cd/m²较高，但若是直射阳光场景，仍建议加防反射或选超高亮（700–1000nits）工业屏。

4.若主控为MIPI/LVDS：评估额外的信号桥接成本，或优先选原生LVDS/MIPI面板以简化方案。

TCG057QVLPEANN-GN00-S是一款为“稳定供货、长期运行与并口兼容”场景量身打造的5.7″工业模组：亮度高、背光寿命长、宽温适应，同时在老旧主控平台上集成成本低。在选型时应把“接口兼容性、背光寿命、工作温度”放在首位；若项目对图像细节或广色域有更高要求，则需要评估更高分辨率或IPS/ADS方案。

TCG057QVLPEANN-GN00-S工业液晶屏常见问题

1.Q：这款屏能否直接替换旧并口屏？

A：若旧屏接口为ParallelRGB并且主控电平为3.3V，通常可直接替换；但仍建议比对引脚定义与背光驱动方式后再上板。

2.Q：50,000小时背光是否意味着无须维护？

A：理论寿命很长，但实际寿命受环境温度、工作电流影响；建议做好维护计划并预留模块更换空间。

3.Q：如果我需要触摸功能怎么办？

A：该型号出厂为无触摸；可后装电阻/电容触摸面板，但需额外处理触控控制与光学贴合。

4.Q：是否适合拍照或图像展示类设备？

A：不推荐；320×240分辨率与6-bit色彩对照片与复杂图像表现有限，应选更高分辨率与更高色域的面板。

5.Q：采购时我需要索取哪些文件？

A：建议索取官方Datasheet、MechanicalDrawing（外观与开孔尺寸）、BacklightDriverSpec以及可靠性测试报告（温循环、寿命）以保证生产顺利。
