  • 电容触摸屏的G+F、G+F+F、G+G、G+P工艺介绍

    2022-09-23 15:15:01
         电容触摸屏是工业设备上常见的触摸屏之一,电容触摸屏的技术也是在随着科技进步更新换代,目前市面上主流的结构工艺有G+F、G+F+F、G+G、G+P这四种,今天小编来说说它们四种工艺的详细介绍

        英文字母分辨率代表什么意思呢?G是代表GLASS,也就是表面钢化玻璃,这四种工艺中,主要是第二层工艺的区别,其第一层都是表面钢化玻璃

         一、G+F结构
         G+F结构的电容触摸屏,除了一层表面钢化玻璃以外,F则是加上一层FILM薄膜材质。即玻璃盖板+OCA+Film Senser。
         玻璃盖板:可以起到保护屏幕和优化表面质感的作用,一般选用强度高,硬度强、透光率好的钢化玻璃材质。
         OCA:是一种固态光学胶,粘性好,透光率强,用于玻璃盖板和Film Senser之间的贴合。
         Film Senser:FILM薄膜材质的Senser,是电容屏的信号功能层,传输触摸信号,有了它可实现触摸功能。
         G+F结构的主要应用:3.5寸以下产品的低成本方案。

         二、G+F+F结构
        G+F+F结构的电容触摸屏,其第一层也是钢化玻璃,不同的是加了2层FILM薄膜材质。与G+F结构的区别就是多加了一层Film Senser。G+F+F可以实现多点触控,且屏幕可以做到更薄,成本也会比G+F更高。

         三、G+G结构
         G+G结构的电容触摸屏,就是GLASS+GLASS,第一层是钢化玻璃,再外加一层玻璃材质Senser。
         它与G+F结构最大的不同点,就是运用了玻璃材质的Senser。
         G+G电容触摸屏的特点:耐腐蚀、操控手感顺滑、坚硬耐磨、高透光率、可靠性好。由于表面盖板也是钢化玻璃,其表面非常的坚硬,硬度可以达到8H以上,对划痕的预防非常出色。

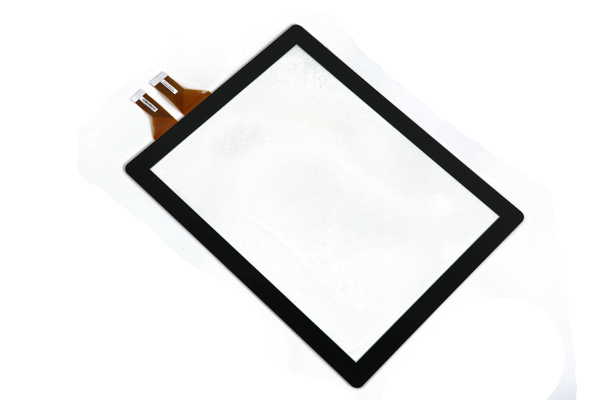

         电容触摸屏:电容触摸屏

         四、G+P结构
         G+P结构的电容触摸屏,第一层是钢化玻璃,再外加一层PC材质的触摸层。
         G+P电容式的特点:成本低、工艺简单。缺点:操控较迟缓、不耐磨、透光率差、不耐腐蚀、可靠性差。

         以上是四种结构的工艺介绍,每一种结构都有自己的优势和劣势,明确需求根据项目应用选择合适的电容触摸屏工艺产品,必要时可以选择开模订制电容触摸屏。
