TFT液晶屏的显示原理

     现在生活中TFT液晶屏的应用随处可见，像手机、电脑显示器、广告机、笔记本等显示都是采用了TFT液晶屏，液晶屏和我们的生活息息相关，那么我们是否了解TFT液晶屏的显示原理呢？

     实际上工业TFT液晶屏是一个还原各种色彩的载体，而具体还原的色彩则是由在一定时序下输入液晶显示屏的驱动信号来定义。TFT液晶屏显示处理是在什么时候，在什么像素上，写入什么样的电压信号？下面，我们来简单的介绍一下TFT液晶屏的显示原理。

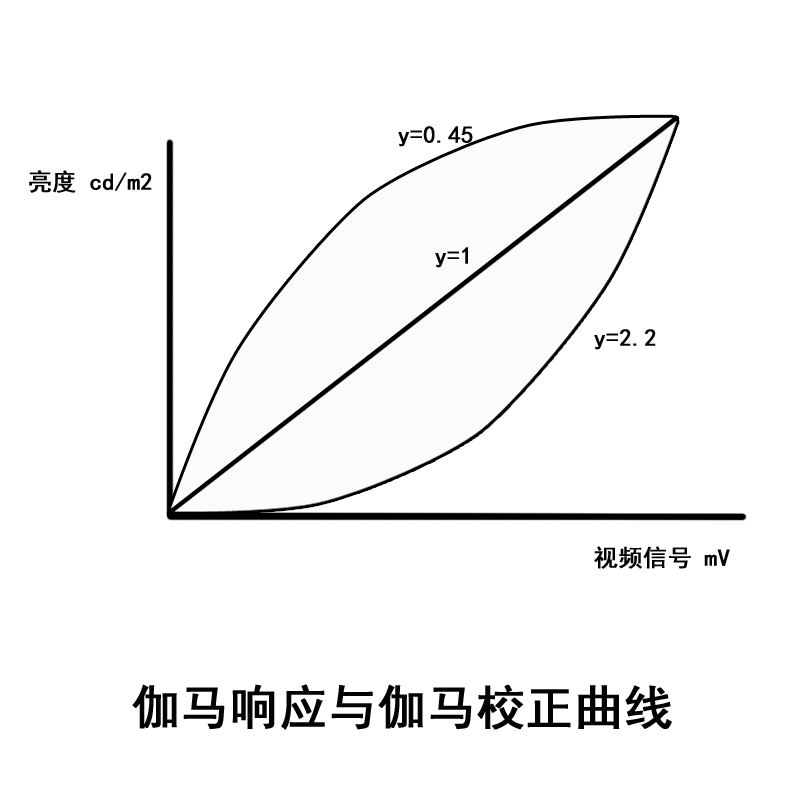

     TFT液晶屏的驱动核心其实是电压和透过率的关系。驱动电压决定子像素透过的亮度，不同的RGB子像素亮度组合形成各种颜色，不同像素上的不同颜色最后组成五彩缤纷的画面。那么电压和透过率的关系如何体现？我们通过V-T曲线，它是透过率和驱动电压之间的关系曲线。V-T曲线是一种非线性响应，这种非线性所产生的指数曲线称为伽马。TFT液晶屏的驱动最重要的工作，就是进行伽马调节和伽马校正。      Y轴是表示亮度，X轴是表示输出电压，乘幂值y为伽马值。典型的伽马值应该在2.2~2.5，常用的是2.2。伽马响应使显示亮度存在一种固定的失真，伽马值越大，低灰阶的亮度越低。但巧合的是，人眼对低灰阶（比较暗）的光亮变化最为敏感，这种非线性视觉响应和伽马响应的反转曲线相似。通过对视频信号进行如图所示的反伽马校正，可以补偿显示系统的非线性，使得眼睛感受到一致的亮度变化，实现y=1的无失真效果。TFT LCD进行伽马调节的主要原因有两点，一是利用了人眼对亮度的本能响应；其二是统一不同液晶材料、不同厂家生产的TFT LCD产品的可视效果。

     综上所述，TFT LCD液晶显示屏的驱动核心是伽马曲线，其输入电压和输出亮度之间是一种非线性的伽马响应，伽马值一般取y=2.2。以上是对TFT LCD液晶显示屏的驱动原理进行简单的介绍，希望对大家有帮助。
