         当我们挑选以及使用一款屏时,我们首先除了判断这款屏的AA区域(可视区域)、外围尺寸以及液晶屏基本参数是否适用之外,我们还需要根据我们的主板来挑选适合我们主机通信端的液晶屏的接口模式,接口模式能否适用直接决定了你能不能用这款液晶显示屏,当然也可以配套HDMI、VGA、DVI的驱动板来解决这个问题。目前液晶屏有很多种常用的接口,在选用平台上的资源的时候一定要特别留意接口是否可以跟你们的主板兼容,不然就需要再多配套一个驱动板到时也会影响整体的结构设计了。为此,笔者根据经验整理了以下几种常用接口:

         1. MUC

         2. RGB

         3. LVDS

         4. SPI

         5. MIPI

         6. EDP

         针对每一种接口,笔者还整理了他们的优劣势的对比如下:

         1. MCU接口模式

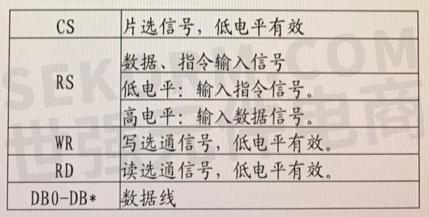

         MCU接口模式通常8080和6800时序两种,目前比较主流的是8080,MCU接口支持多种databus宽度的选择,主要有8/9/16bits,因此传输速率比较低,MCU接口一般用在小尺寸TFT上,而且必须带有片内GRAM



     MCU接口

         2. RGB接口模式

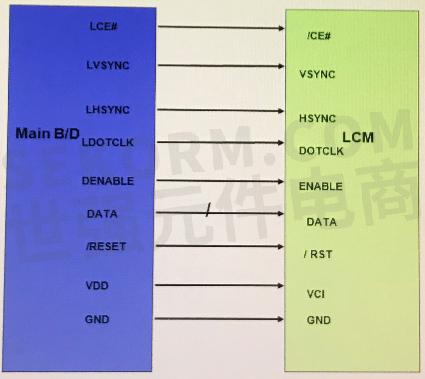

         RGB接口是MDS产品最常用的接口方式之一,与MCU相比,RGB接口稍微复杂一些,数据线有6/16/18/24位,需要搭配SPI接口配合使用,它比MCU接口要快,可以不用RAM,一般用于点阵稍大的LCD中

    RGB接口



         3.LVDS接口模式

         LVDS低电压差分信号,又称RS-644,由美国提出,它是利用非常低的电压摆幅(约350mV)在两条PCB走线或电缆上通过差分进行数据传输。它可以以几百Mbits/s的速率传输,由于采用低压和低电流驱动方式,因此实现了低噪声和低功耗

     LVDS接口

         4.SPI接口模式

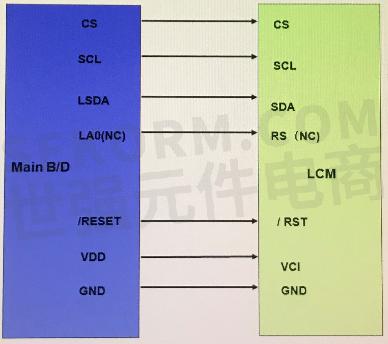

         SPI(Serial Peripheral Interface-串行外设接口)总线系统是一种同步串行外设接口,它可以使微处理器与各种外部外围设备通信,SPI有3线和4线,它传播数据速度慢,一般用于小尺寸,一般是2寸以下的TFT使用

    SPI接口

         5.MIPI接口模式

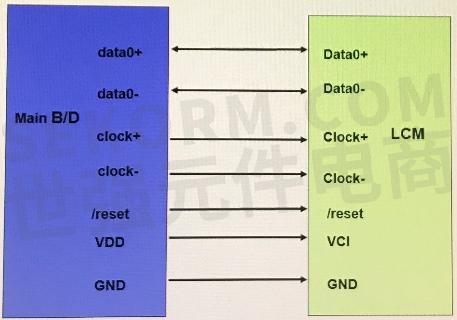

         MIPI接口是由移动通信产业处理器联盟发起的通信接口标准,目的是降低手机与芯片的设计复杂度、降低成本、减少功耗并提高可靠性,MIPI接口的构成至少包括两套差分信号、一对电源和芯片的复位共7根线,传输速率达几百~1Gbps,可拓展4通道甚至8通道

     MIPI接口

         6.EDP接口模式

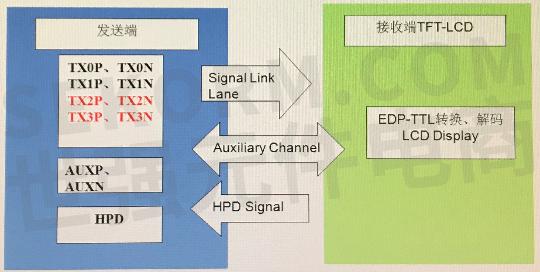

         EPD接口模式是一种基于DispalyPort架构和协议的一种全数字化接口,可以用较简单的连接器以及引脚传递高分辨率信号,且传输速率远高于LCDS接口,较小的EMI干扰

     EDP接口
