    1.液晶屏构造

    LCD 是 liquid crystal display 液晶显示屏的简称,现在最主流的是 TFT-LCD (薄膜晶体管-液晶显示屏)技术。看下图的拆解,液晶屏主要包括背光源、偏振片,最重要的是两片平行的玻璃基板中放置液晶,下基板上再设置 TFT 薄膜晶体管(你理解成排布有许多电路就可以了),上基板设置 CF 彩色滤光片(有 RGB 的红绿蓝三色光阻)。

    液晶屏构造

    2.显色原理

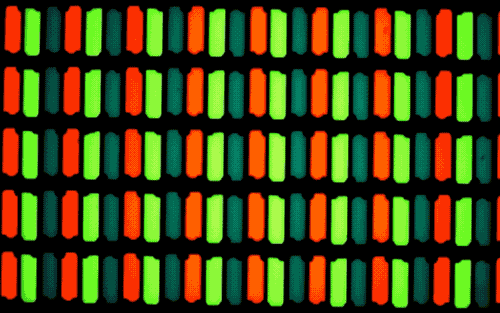

    因为 CF 彩色滤光片上印刷有 RGB 三种颜色的色块,那等到屏幕背光源的光线穿过时,来~我们对照上图看个顺序:光线先是穿过透明的 TFT 薄膜晶体管基板,再透过液晶分子,然后再透过 CF 彩色滤光片,受各个色块下液晶分子的穿透率不的影响,色块就会发出下图这样亮暗不同的红绿蓝三色,从而混合成显示所需要的颜色。

    显示原理

    当然前提是,这一个个的色块要足够的小,小到积少成多能组成颜色丰富的图像,也就是我们说的像素点啦!

    3. 液晶

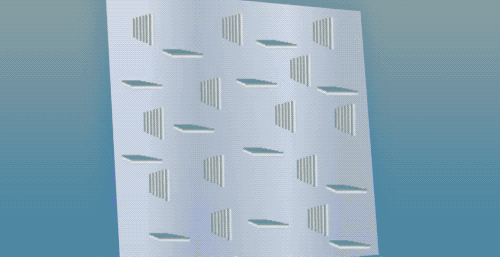

    现在请出我们的主角——液晶,这是一种比较特殊的物质状态。所谓的物质状态,我们了解最多的有气态、液态、固态,另一个总有耳闻的就是等离子态了。这次再来熟悉下液晶的这种物质态,它具有晶体的各向异性,又具有液体的流动性大多数液晶分子都是「棒状分子」,原本是方向各异的液晶,在不同电压的作用下呈现出不同的光特性,像磁场中的金属一样,当受到外界电场影响时,液晶分子会产生一定的方向性。

    所以,我们只要对液晶分子的排列加以恰当的控制,就能操纵液晶分子允许有些光线通过,有些不给过,这就产生透光度的差别了。

    液晶

    4.偏光片

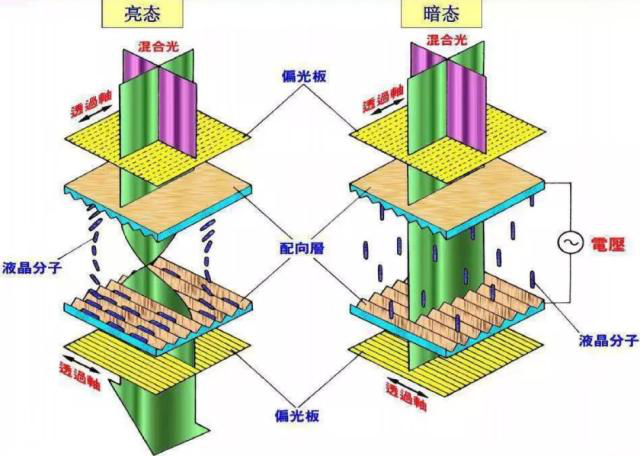

    再来看下液晶屏的两片偏光片,它们的方向是相互垂直的,一般来说是不能通过去光线的。但是!我们有液晶!下面左图中的液晶分子排列形成一个螺旋线,从而就旋转了光线,使其能通过第二层的偏光片,并出现在屏幕前方了。
    上面这是微观的纯原理讲解,等到了我们肉眼可见的一大块液晶屏上。操作不同区域的通不通电,给光线过不过,最后宏观上一组合起来,就给显示成啥图像了。

    偏光片

    液晶屏的原理就讲到这里了,下期我们继续讲制造液晶屏的步骤。
