  • 液晶屏接口定义以及区分方法

    2018-06-07 16:32:56
    (1)TTL屏接口样式:

    D6T(单6位TTL):31扣针,41扣针。对应屏的尺寸主要为笔记本液晶屏(8寸,10寸,11寸,12寸),还有部分台式机屏15寸为41扣针接

    口。

    S6T(双6位TTL):30+45针软排线,60扣针,70扣针,80扣针。主要为台式机的14寸,15寸液晶屏。

    D8T(单8位TTL):很少见

    S8T(双8位TTL):有,很少见80扣针(14寸,15寸)

    液晶屏接口定义以及区分方法

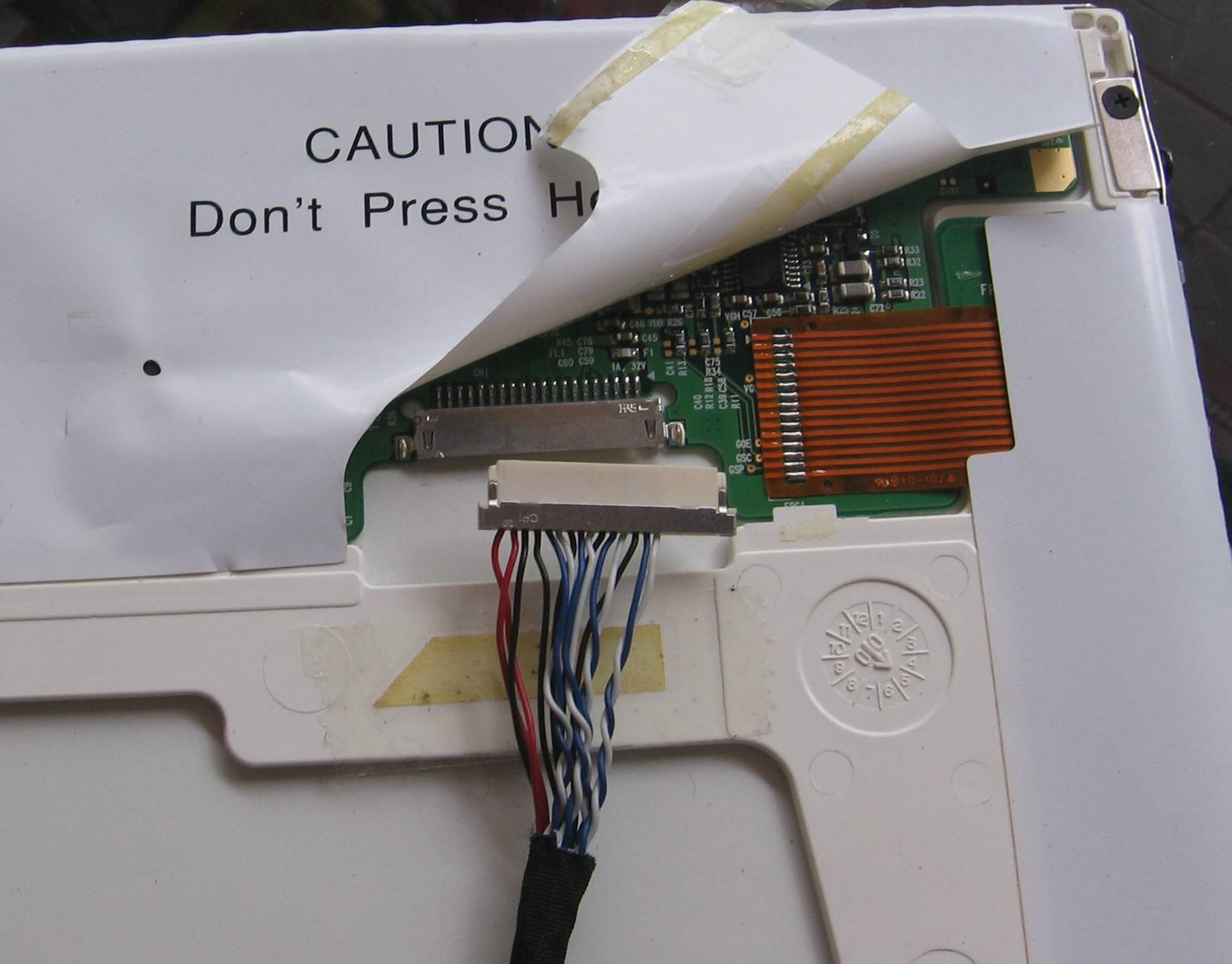

    (2)LVDS屏接口样式:

    D6L(单6位LVDS):14插针,20插针,14片插,30片插主要为笔记本液晶屏(12寸,13寸,14寸,15寸)

    D8L(单8位LVDS):20插针(5个100欧姆)(15寸)

    S6L(双6位LVDS):20插针,30插针,30片插(8个100欧姆)(14寸,15寸,17寸)

    S8L(双8位LVDS):30插针,30片插(10个100欧姆电阻)(17寸,18寸,19寸,20寸,21寸)

    (3)RSDS屏接口样式:50排线,双40排线,30+50排线。主要为台式机(15寸,17寸)液晶屏。

    常规LVDS接口液晶屏定义

    20PIN单6定义:

    1:电源2:电源3:地4:地5:R0-6:R0+7:地8:R1-9:R1+10:地11:R2-12:R2+13:地14:CLK-15:CLK+16空17空18空19空20空每组信号线之间电阻为(数字表120欧左右)

    20PIN双6定义:

    1:电源2:电源3:地4:地5:R0-6:R0+7:R1-8:R1+9:R2-10:R2+11:CLK-12:CLK+13:RO1-14:RO1+15:RO2-16:RO2+

    17:RO3-18:RO3+

    19:CLK1-20:CLK1+

    每组信号线之间电阻为(数字表120欧左右)

    20PIN单8定义:

    1:电源2:电源3:地4:地5:R0-6:R0+7:地8:R1-9:R1+10:地11:R2-12:R2+13:地14:CLK-15:CLK+16:R3-17:R3+

    每组信号线之间电阻为(数字表120欧左右)

    30PIN单6定义:

    1:空2:电源3:电源4:空5:空6:空7:空8:R0-9:R0+10:地11:R1-12:R1+13:地14:R2-15:R2+16:地17:CLK-

    18:CLK+19:地20:空-21:空22:空23:空24:空25:空26:空27:空28空29空30空

    每组信号线之间电阻为(数字表120欧左右)

    30PIN单8定义:

    1:空2:电源3:电源4:空5:空6:空7:空8:R0-9:R0+10:地11:R1-12:R1+13:地14:R2-15:R2+16:地17:CLK-

    18:CLK+19:地20:R3-21:R3+22:地23:空24:空25:空26:空27:空28空29空30空

    每组信号线之间电阻为(数字表120欧左右)

    30PIN双6定义:1:电源2:电源3:地4:地5:R0-6:R0+7:地8:R1-9:R1+10:地11:R2-12:R2+13:地14:CLK-15:CLK+16

    :地17:RS0-18:RS0+19:地20:RS1-21:RS1+22:地23:RS2-24:RS2+25:地26:CLK2-27:CLK2+

    每组信号线之间电阻为(数字表120欧左右)

    30PIN双8定义:

    1:电源2:电源3:电源4:空5:空6:空7:地8:R0-9:R0+10:R1-11:R1+12:R2-13:R2+14:地15:CLK-16:CLK+17:地

    18:R3-19:R3+20:RB0-21:RB0+22:RB1-23:RB1+24:地25:RB2-26:RB2+27:CLK2-28:CLK2+29:RB3-30:RB3+

    每组信号线之间电阻为(数字表120欧左右)

    一般14PIN、20PIN、30PIN为LVDS接口。

    常用液晶屏接口定义至于是单口还是双口就要拧开螺丝看看里面的电路,一般每对数据线之间都有一个100欧姆的电阻,看到4个的话就是单口

    6位颜色的屏,看到8个的话就是双口六位,5个的话一般是单口8位,有10个一般就是双口8位,当然有资料的话就不用这么麻烦,呵呵!也有

    TMDS也用这种20PIN的连接头的,比如LG的LP141X1,不过基本上很少。一.20PIN单6定义:3.3V 3.3V 1:电源2:电源3:地4:地5:R0-6

    :R0+7:地8:R1-9:R1+10:地11:R2-12:R2+13:地14:CLK-15:CLK+16空17空18空19空20空每组信号线之间电阻为(数

    字表100欧左右)指针表20-100欧左右(4组相同阻值)二。20PIN双6定义:1:电源2:电源3:地4:地5:R0-6:R0+7:R1-8:R1+9

    :R2-10:R2+11:CLK-12:CLK+13:RO1-14:RO1+15:RO2-16:RO2+17:RO3-18:RO3+19:CLK1-20:CLK1+每组信号线之间电阻

    为(数字表100欧左右)指针表20-100欧左右(8组相同阻值)三。20PIN单8定义:1:电源2:电源3:地4:地5:R0-6:R0+7:地8:

    R1-9:R1+10:地11:R2-12:R2+13:地14:CLK-15:CLK+16:R3-17:R3+每组信号线之间电阻为(数字表100欧左右)指针表20-

    100欧左右(5组相同阻值)

    液晶屏接口定义详解

    液晶屏定义接口说明

    LVDS接口:

    (低压差分信号接口low-voltage differential signaling)

    比较常见的有20PIN/30PIN的接口,早期的10-12寸的屏也有14PIN接口的,根据它的信号线口数一般分为单通道6为,单通道8位,双通道6位,

    目前由于出于习惯“单通道”,“双通道”等在大陆往往被称为“单口”,或“双口”。

    TTL接口:PDF文挡见附件

    这种屏要求AD驱动板输入单口或双口6位/8位的三基色的TTL电平,所以连接线用得比较多,一般用FX8系列的连接头比缴多,有

    40PIN/60PIN/70PIN/80PIN,比较早期的有DF9B—31P(HIROSE)/DF9B—41P(HIROSE),连接跳线显得相对比较嘛烦一点,还有MITSUBISHI和

    ACER公司的屏有好多是用两根45PIN和35PIN扁平电缆IL-FHR-45S-HF(JAE)/扁平电缆IL-FHR-30S-HF(JAE)连接,早期的IBM也有单用一根五十

    PIN的扁平电缆连接。

    RSDS:PDF文档见附件

    TCON接口:Timing Controller

    现在很多的model液晶屏接受的是LVDS信号,而Driver IC(也就是常说的Collumn Driver)收到的是RSDS信号,这中间就是由TCON实现的转换,

    不少屏是RSDS接口的,是PANEL厂家为了减少PANEL成本,省掉了TCON芯片,听说大概会减少约USD10。因为目前的很多主板IC都可以直接处理

    RSDS信号了。

    TMDS全称Transition Minimized Differencial Signaling,即最小差分信号。是一种类似于LVDS的接口。该接口在液晶发展中属于昙花一现

    。典型的有三星公司出的LT181E2-131、LT170E2-131、日立的TX38D21V、LG的LP141X1等。

    常用液晶屏接口定义

    20pin单6定义:

    3.3v 3.3v

    1:电源2:电源3:地4:地5:r0-6:r0+7:地8:r1-9:r1+10:地11:r2-12:r2+13:地14:clk-15:clk+16空17空18空

    19空20空

    每组信号线之间电阻为(数字表100欧左右)指针表20-100欧左右(4组相同阻值)

    20pin双6定义:

    1:电源2:电源3:地4:地5:r0-6:r0+7:r1-8:r1+9:r2-10:r2+11:clk-12:clk+13:ro1-14:ro1+15:ro2-16:ro2+

    17:ro3-18:ro3+19:clk1-20:clk1+

    每组信号线之间电阻为(数字表100欧左右)指针表20-100欧左右(8组相同阻值)

    20pin单8定义:

    1:电源2:电源3:地4:地5:r0-6:r0+7:地8:r1-9:r1+10:地11:r2-12:r2+13:地14:clk-15:clk+16:r3-17:r3+

    每组信号线之间电阻为(数字表100欧左右)指针表20-100欧左右(5组相同阻值)

    30pin单6定义:

    1:空2:电源3:电源4:空5:空6:空7:空8:r0-9:r0+10:地11:r1-12:r1+13:地14:r2-15:r2+16:地17:clk-

    18:clk+19:地20:空-21:空22:空23:空24:空25:空26:空27:空28空29空30空

    每组信号线之间电阻为(数字表100欧左右)指针表20-100欧左右(4组相同阻值)

    30pin单8定义:

    1:空2:电源3:电源4:空5:空6:空7:空8:r0-9:r0+10:地11:r1-12:r1+13:地14:r2-15:r2+16:地17:clk-

    18:clk+19:地20:r3-21:r3+22:地23:空24:空25:空26:空27:空28空29空30空

    每组信号线之间电阻为(数字表100欧左右)指针表20-100欧左右(5组相同阻值)

    30pin双6定义:

    1:电源2:电源3:地4:地5:r0-6:r0+7:地8:r1-9:r1+10:地11:r2-12:r2+13:地14:clk-15:clk+16:地17:

    rs0-18:rs0+19:地20:rs1-21:rs1+22:地23:rs2-24:rs2+25:地26:clk2-27:clk2+

    30pin双8定义:

    1:电源2:电源3:电源4:空5:空6:空7:地8:r0-9:r0+10:r1-11:r1+12:r2-13:r2+14:地15:clk-16:clk+17:

    地18:r3-19:r3+20:rb0-21:rb0+22:rb1-23:rb1+24:地25:rb2-26:rb2+27:clk2-

    28:clk2+29:rb3-30:rb3+

    每组信号线之间电阻为(数字表100欧左右)指针表20-100欧左右(10组相同阻值)

    一般14pin、20pin、30pin为lvds接口,

    25、31、40、41、60、70、75、80、100pin接口为ttl接口,其中41pin以下为单6位,60pin以上为双六位屏

    50、80(50+30)pin接口的为rsds接口。单排白色线。

    14+20in接口为***s接口,少得很!
