  • 触摸屏全贴合技术介绍

    2017-05-16 09:59:06
    触摸屏全贴合技包含:In-Cell技术、On-Cell技术、OGS /TOL技术等。

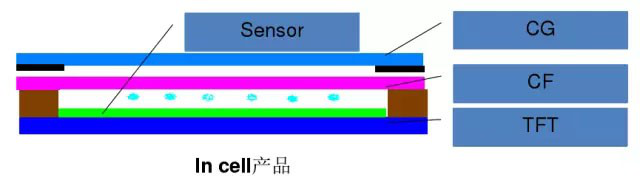

    触摸屏In-Cell技术:
    指将触摸面板的功能嵌入到液晶像素中的技术,即在显示屏内部嵌入触摸传感器功能,因此原本3层的保护玻璃确虫摸屏+显示屏变成了两层的保护玻璃+带触控功能的显示屏,这样能使屏幕变得更加轻薄。这一技术主要由面板生产商所主导研发,门槛相对较高。
    In Cell技术屏幕层数:In-Cell的屏幕由表层玻璃粘合LCD层(触屏在LCD层上),共2层。

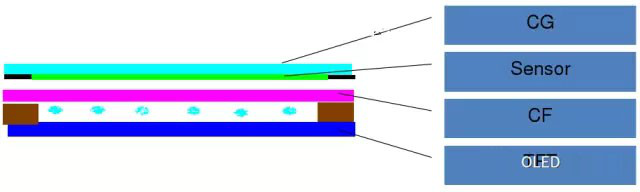

    触摸屏On-Cell技术:
    On-Cell是指将触摸屏嵌入到显示屏的彩色滤光片基板和偏光片之间的方法,即在液晶面板上配触摸传感器,相比工n-Cell技术难度降低不少。
    On Cell多应用于三星AMOLED面板产品上,技术上尚未能克服薄型化、触控时产生的颜色不均等问题。
    On Cell技术屏幕层数:由表层玻璃粘合触屏、LCD层,共3层。

    触摸屏OGS /TOL技术:
    OGS技术就是把触控屏与保护玻璃集成在一起,在保护玻璃内侧镀上工TO导电层,直接在保护玻璃上进行镀膜和光刻,由于节省了一片玻璃和一次贴合,触摸屏能够做的更薄且成本更低。
    TOL是指OGS的小片制程,即将白片玻璃钢化好后在做边框BM与功能电极。其产品的强度均高于大片制程的OGS,但因制程效率低故成本也较高,国内手机品牌有不少都采用了OGS技术。不过OGS仍面临着强度和加工成本的问题,均需要通过二次强化来增加强度。
    OGS技术屏幕层数: 由OGS层粘合LCD层,共2层。

    触摸屏其他传统全贴技术
    GG、PG、GF、 G1F、 GF2、GFF等均需两次贴合,厚度比较厚,良率不高。
    屏幕的通透性:OGS是最好的,In-Cell和On-Cell则次之,GFF最差。
    轻薄程度:In-Cell最轻最薄这也是为什么i Phone和P7等手机能做得比较轻薄的原因之 一,OGS和On-Cell次之,GFF最差。
    屏幕强度:GFF>On-Cell>OGS>In-Cell。
    触控效果:严格意义上,OGS的触控灵敏度比On-Cell/In-Cell要好,但触控还与手机的系统等底层优化有关,像用了In-Cell的i Phone在触控体验上要比很多安卓手机强不少。
    成本技术难度:In-Cell/On-Cell的难度较高,成本也较高,其次是OGS/TOL,GFF的成本和技术难度最低所以大多用在千元机上。
