触摸屏光学全贴合和传统口字胶的介绍和优缺点对比
2017-03-30 10:34:51
从屏幕的结构上看,可以把液晶屏大致分为3个部分,从上到下分别是保护玻璃,触摸屏,显示屏。这三个部分是需要进行贴合的,贴合的方式分为全贴合和框贴两种。
框贴又称为口字胶贴合,即简单的以双面胶将触摸屏与显示屏的四边固定;显示屏与触摸屏之间会存在空气层。

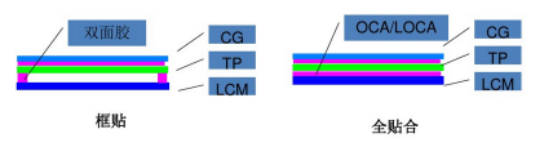

全贴合技术即是以水胶或光学胶将显示屏与触摸屏无缝隙完全黏贴在一起。下图即可表现框贴和全贴合的。
光学全贴合和传统口字胶的对比优缺点
LCM-面板传统口字胶装配方式 |
LCM-光学全贴合 |
缺点 |
优点 |
水汽结露 |
防水汽及结露现象 |
灰尘 |
防尘 |
对比度弱 |
户外阳光下可读提升400% |
表面反射强 |
表面低反射 |
光透过率低 |
耐冲击提升300% |
耐冲击差 |
超强机械强度抵御震动,低气压,极端气候的影响 |
装配强度可靠性差 |
更薄的设计可能 |
杭州立煌专注胶水/OCA贴合生产服务,产品覆盖CTP,LCM,OLED等显示器,具备手机,电脑,电视等不同尺寸全贴合能力。
17寸工业级全贴合产品效果
