在工业控制柜、医疗检测设备、工程机械仪表、户外自助终端等设备中，电容触摸屏和电阻触摸屏是两种常见的人机交互方案。虽然它们都可以通过触摸完成设备操作，但在识别原理、操作方式、环境适应性和使用寿命方面，存在比较明显的区别。

例如，操作人员戴着厚手套时，普通电容触摸屏可能无法识别手指，而电阻触摸屏只要受到足够压力就能完成操作；在需要多点缩放和滑动操作的设备中，电容触摸通常更加方便；如果设备经常接触水滴、油污或粉尘，则需要进一步考虑触摸控制器和表面结构的适应能力。

电容触摸和电阻触摸最根本的区别，是一个通过电场变化识别触摸，一个通过压力使内部导电层接触来识别触摸。这个差异直接决定了它们适合什么样的操作人员和使用环境。

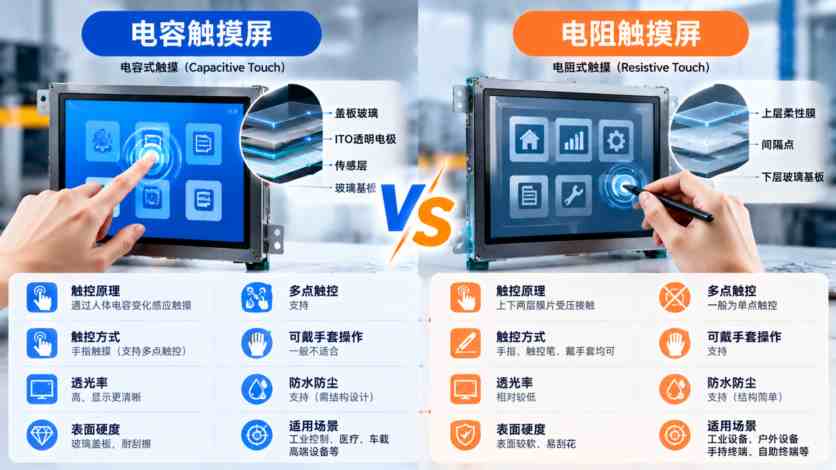

一、电容触摸与电阻触摸，工作原理有什么不同？

电容触摸屏通常采用投射式电容技术（PCAP），其内部布置有横向和纵向的透明感应电极，形成电容感应网络。当手指接触屏幕表面时，人体的导电特性会改变局部电场，触摸控制器通过检测电容变化，计算出触摸位置。

由于不需要按压屏幕内部结构，电容触摸通常只需要轻触就能识别。根据感应电极和控制器设计，还可以支持多点触控，实现双指缩放、滑动、旋转等操作。其外层通常可以采用强化玻璃，因此表面比较平整，也便于清洁。

电阻触摸屏则采用不同的识别方式。传统电阻触摸屏由上下两层透明导电材料组成，中间通过间隔点保持分离。当手指、触控笔或其他物体按压屏幕时，上下导电层在受压位置发生接触，控制器根据电压变化计算触摸坐标。

这意味着电阻触摸不依赖人体导电特性，只要能够施加足够的压力，就可以完成识别。无论是手指、普通手套还是合适的无源触控笔，都可以进行操作。

从实际使用来看，电容触摸强调轻触和多点交互，电阻触摸强调按压识别和操作对象的兼容性。这是两者最重要的技术区别。

二、电容触摸屏和电阻触摸屏，六个方面的差异

对比项目	电容触摸屏（PCAP）	电阻触摸屏
识别方式	检测电场和电容变化	检测上下导电层受压接触
操作力度	轻触即可识别	需要一定按压力
手套操作	普通手套通常无法直接识别，需专门适配	普通手套通常可以操作
触控笔	通常需要兼容的导电触控笔	可使用合适的无源触控笔
多点触控	支持多点触控，取决于控制器	传统方案通常以单点触控为主
水滴影响	可能造成误触，需要湿态识别算法	水滴本身通常不会产生压力触摸信号
表面材料	通常采用玻璃盖板	通常采用柔性透明导电层
耐刮擦能力	玻璃表面通常较耐刮擦	表面薄膜相对容易磨损
光学效果	通常具有较好的透光表现	多层结构可能带来一定透光损失
维护特点	玻璃破损后通常需要更换触摸组件	表层磨损或划伤后可能影响识别
电磁干扰	对电场和接地设计较敏感	通常不依赖电容感应，抗电容耦合干扰能力较好

这六个方面中，真正影响工业设备采购决策的，主要是手套操作、多点触控、湿态识别、表面耐用性和显示效果。

1. 手套操作：电阻触摸更直接

这是两种触摸屏最容易感受到的区别。

普通电容触摸屏依赖手指与感应电极之间的电容变化。当操作人员戴上普通棉纱手套、橡胶手套或者较厚的防护手套时，人体与感应电极之间的电容耦合可能明显减弱，导致触摸无法识别。

部分工业PCAP控制器支持手套模式，可以通过调整感应灵敏度和识别算法，适配特定材质和厚度的手套。但并不是开启手套模式就能兼容所有手套，仍然需要实际测试。

电阻触摸则不需要人体导电，只要手套能够传递足够的按压力，就可以完成操作。因此，对于长期佩戴防护手套的维修人员、车间操作人员和户外设备工作人员，电阻触摸具有明显的使用优势。

2. 多点触控：电容触摸更适合复杂交互

电容触摸可以通过多个感应点同时识别手指位置，支持双指缩放、旋转、滑动和多点操作。

例如医疗影像设备需要放大、缩小图像，工业检测设备需要拖动曲线或调整显示区域，电容触摸通常更加方便。

传统电阻触摸主要采用单点识别方式，更适合点击按钮、输入数字、选择菜单等简单操作。虽然也存在多点电阻触摸方案，但并不是传统工业电阻触摸的普遍配置。

如果设备只需要操作几个固定按钮，没有复杂手势需求，电阻触摸完全可以满足使用要求，没有必要为了多点触控增加额外成本。

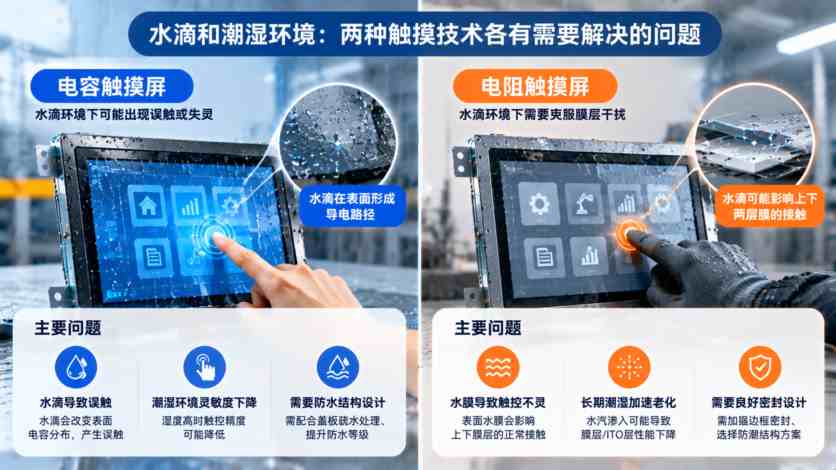

3. 水滴和潮湿环境：两种技术各有需要解决的问题

电容触摸对水比较敏感，因为水滴和水膜可能改变屏幕表面的电场分布，导致误触、坐标漂移或触摸失灵。

不过，现代工业PCAP可以通过水膜抑制、湿手识别和防误触算法改善这种情况。部分方案能够在屏幕有水滴的条件下继续操作，但具体效果取决于触摸控制器、盖板和软件算法。

电阻触摸依靠压力识别位置，少量水滴通常不会直接形成触摸信号，因此在潮湿操作环境中具有一定优势。

但这并不意味着电阻触摸可以直接浸水使用。如果水分进入触摸层、FPC或者连接器，同样可能导致设备故障。

对于船舶、户外充电桩和农业机械等设备，应该使用实际水滴、湿手和工作手套进行测试，而不是只根据电容或电阻的技术名称判断防水能力。

4. 表面耐用性：电容玻璃与电阻薄膜的区别

电容触摸屏通常使用强化玻璃作为操作表面，表面硬度和耐刮擦能力相对较好，适合频繁触摸和需要反复清洁的设备。

电阻触摸屏通常具有柔性透明表层，长期按压、摩擦或使用尖锐触控工具，可能造成表面划伤、磨损，甚至影响内部导电层的接触状态。

但玻璃也并非不会损坏。受到较强冲击时，电容触摸盖板同样可能破裂。

因此，如果设备每天需要进行大量触摸操作，且对表面清洁和外观要求较高，可以优先考虑玻璃盖板PCAP；如果设备主要通过固定位置按压完成操作，且使用频率不高，电阻触摸仍然具有实际价值。

5. 显示效果：电容触摸通常更适合高透光显示

电容触摸可以采用玻璃盖板和透明感应电极结构，配合合理的光学设计，通常能够获得较好的透光率和显示清晰度。

电阻触摸由于存在上下导电层和其他结构层，光线需要经过更多材料，可能带来一定的透光损失和反射。

对于需要显示精细图表、检测图像和高分辨率内容的设备，电容触摸通常更有利于保持画面清晰度。

如果进一步采用OCA或OCR全贴合，可以减少LCD与触摸组件之间的空气层，降低内部反射，提高整体显示效果。

不过，全贴合并不是电容触摸独有的优势，具体方案还需要根据触摸结构和LCD模组进行设计。

6. 电磁干扰：电容触摸需要更加重视整机设计

电容触摸依赖微弱的电容变化识别位置，因此对电场干扰、接地方式、屏蔽结构和周边电子器件布局比较敏感。

在工业设备中，如果触摸屏靠近电机、变频器、开关电源或者高频电路，可能出现误触、触摸漂移或局部失灵。

电阻触摸不依靠电容感应，因此在某些电气干扰环境中更容易处理。但这不代表电阻触摸完全不受电磁干扰，触摸控制器、信号线路和整机接地仍然需要符合设计要求。

对于工业PCAP项目，建议在最终设备中进行EMC测试，并检查电机启动、继电器动作和其他高干扰工况下的触摸稳定性。

三、工业设备到底应该选电容触摸还是电阻触摸？

两种方案的选择，应该根据设备的主要操作方式决定，而不是简单地认为电容是新技术、电阻是老技术。

设备应用	优先评估方案	主要考虑
PLC控制柜	电容或电阻	是否戴手套、操作复杂程度
工控一体机	电容	多点交互、显示效果和操作体验
医疗检测设备	电容	玻璃表面、清洁消毒和多点操作
工程机械仪表	电容或电阻	工作手套、振动和户外环境
船舶操作终端	电容或电阻	湿手、手套及盐雾环境
户外充电桩	电容优先评估	玻璃盖板、湿态识别和防护结构
传统工业仪表	电阻	单点按压、触控笔和操作简单
自助查询终端	电容	滑动、缩放和多人交互需求

例如，医疗检测设备通常需要频繁清洁消毒，采用玻璃盖板PCAP能够提供比较平整的操作表面，但需要核对玻璃、油墨、涂层和胶材对消毒剂的耐受能力。

对于船舶操作终端，如果操作人员长期戴手套且屏幕容易接触海水，可以评估支持湿手套操作的工业PCAP，也可以考虑电阻触摸。最终要使用实际手套和水环境进行验证。

对于农业机械仪表，如果主要通过按压按钮完成菜单切换，电阻触摸可能已经足够；如果需要地图缩放、摄像头画面操作和复杂菜单交互，电容触摸通常更加方便。

四、LCD液晶屏与触摸屏配套，采购时还要核对什么？

确定电容或电阻方案以后，还需要考虑它与LCD液晶屏、主板和整机结构之间的兼容性。

电容触摸和电阻触摸是两种输入技术，而LCD负责显示图像，两者需要通过合理的尺寸、接口和结构设计组合起来。

核对项目	重点确认内容
LCD规格	尺寸、分辨率、接口和供电
触摸类型	PCAP或电阻触摸
触摸尺寸	有效触摸区域与LCD显示区域匹配
触摸接口	USB、I²C等通信方式
控制器	驱动程序、操作系统和主板兼容性
盖板结构	厚度、材料、表面处理和安装方式
贴合方式	框贴或OCA/OCR全贴合
使用环境	手套、水滴、油污、粉尘和温度
电气性能	接地、屏蔽及EMC兼容性

需要特别注意，USB和I²C是触摸控制器常见的通信接口，并不是电容触摸和电阻触摸的区别。具体采用哪种接口，需要根据触摸控制器和主板设计确定。

如果原设备使用电阻触摸，现在希望升级为电容触摸，还需要评估原主板是否支持新的触摸控制器、是否需要增加USB或I²C接口，以及操作系统是否具备相应驱动。

杭州立煌科技有限公司可以结合京东方、友达、京瓷、天马、群创和龙腾等工业LCD产品，提供LCD、触摸屏、驱动板和屏线配套评估。对于需要从电阻触摸升级为电容触摸的设备，也可以根据原有结构、主板接口和操作环境判断改造可行性。

项目咨询：19157671329（微信同号），官网： www.leehon.com。

五、什么情况下应该选电容，什么情况下应该选电阻？

如果设备需要多点触控、滑动缩放、较高透光率和完整玻璃盖板，电容触摸通常更合适；如果设备需要戴普通手套操作、使用无源触控笔，或者主要通过固定位置按压完成操作，电阻触摸仍然具有明显优势。

对于经常接触水、油污和粉尘的设备，不能仅依赖触摸类型判断可靠性。工业PCAP需要验证湿态识别和抗干扰能力，电阻触摸则需要关注表面磨损、按压寿命及内部密封。

归根结底，两者的差异可以概括为：

 • 电容触摸：轻触、多点、玻璃表面、交互体验好，但需要关注手套、水膜和电磁干扰。

 • 电阻触摸：压力识别、手套兼容、触控笔友好，但需要关注表面磨损、单点操作和光学损失。

对于工业设备而言，没有必要为了追求触摸技术升级而盲目更换方案。真正合理的选择，是让触摸方式符合操作人员的习惯，同时能够适应设备实际的工作环境。

触摸屏不是越灵敏越好，而是在正确的操作条件下，能够长期、稳定、准确地识别用户指令。
